PCI Express (PCIe) : générations, débits et conception

Le PCIe : colonne vertébrale des systèmes haute performance

Un lien PCI Express (PCIe) qui monte en Gen3 sur une carte conçue pour Gen4 fonctionne, et c'est précisément le danger : le produit part en série avec la moitié de la bande passante prévue. Ce bus série point-à-point sert de colonne vertébrale aux systèmes électroniques haute performance et relie les composants critiques, GPUs NVIDIA ou AMD, SSD NVMe, FPGAs (Xilinx/Intel), SoC Intel Xeon et cartes d'extension, avec des débits allant de 250 Mo/s (PCIe 1.0) à 16 Go/s par lane (PCIe 7.0).

La plupart des projets d'électronique haute performance impliquent une interface PCIe. En plus de 10 ans de pratique de la conception, notre équipe a intégré des bus PCIe dans de nombreuses cartes mères custom, pour des systèmes d'acquisition temps réel, des plateformes d'IA embarquée et des serveurs edge computing. Au fil de ses versions, le standard est passé de 2,5 GT/s (PCIe 1.0) à 64 GT/s (PCIe 6.0), soit une multiplication par 25 en moins de 20 ans.

En résumé

Le PCI Express (Peripheral Component Interconnect Express) est une interface de bus série point-à-point permettant de connecter des composants internes haute performance comme les GPUs, SSD NVMe et cartes d'extension. Contrairement aux anciens bus parallèles, le PCIe utilise des lanes indépendantes offrant jusqu'à 16 Go/s par lane en version 7.0, avec une latence réduite et une compatibilité descendante garantie.

Chez AESTECHNO, nous concevons et intégrons des systèmes PCIe sur mesure pour l'industrie, le médical et les applications IA. Notre expertise couvre le routage haute vitesse, le respect des contraintes d'intégrité du signal, et la certification EMC, des compétences critiques quand un lien PCIe 6.0 x16 transporte 128 Go/s de données par direction.

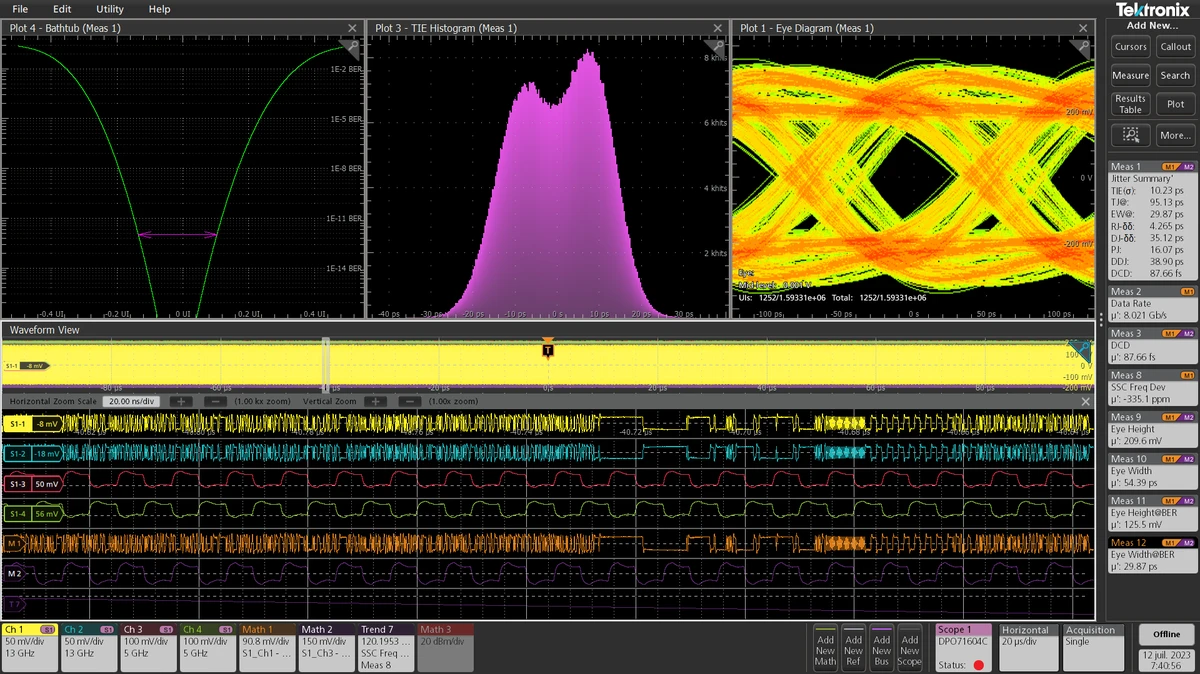

Côté instrumentation, notre laboratoire intègre un oscilloscope Tektronix équipé de la suite TekExpress PCIe. Cette automation des tests de conformité PCI-SIG (eye diagram, jitter, mesures de masque) nous permet d'ajuster les égaliseurs (pre-emphasis, de-emphasis, CTLE) en interne avant chaque tape-out, plutôt que de découvrir un échec en laboratoire externe sur un cycle de plusieurs semaines.

Dans cet article, nous partageons notre expérience terrain : architecture PCIe et lanes, évolution des versions, pièges de conception à éviter, et nos recommandations pour choisir la bonne version selon votre application.

Débit du bus PCIe par génération : de 1.0 à 8.0

Le débit du bus PCIe s'exprime de deux façons, et les confondre est l'erreur la plus fréquente. Le débit par lane est la vitesse de signalisation brute d'une seule lane, de 2,5 GT/s en PCIe 1.0 à 128 GT/s en PCIe 7.0, dernière spécification publiée ; le PCIe 8.0 double encore, à 256 GT/s. L'encodage transforme ensuite ce débit brut en bande passante utile : les 16 GT/s du PCIe 4.0 donnent environ 2 Go/s par lane. Le débit du lien est ce que le périphérique obtient réellement, soit cette bande passante par lane multipliée par le nombre de lanes du slot : un SSD NVMe PCIe 4.0 x4 atteint environ 8 Go/s par direction. Le raisonnement se refait à chaque génération : les 32 GT/s du PCIe 5.0 donnent environ 4 Go/s par lane, donc environ 64 Go/s par direction sur un lien x16. Indiquez toujours un débit PCIe en précisant la génération et la largeur de lien, jamais une génération seule.

Le tableau ci-dessous met en correspondance débit par lane, bande passante en x16 et cas d'usage typiques. Selon le PCI-SIG, chaque nouvelle version double le débit de la précédente tout en garantissant la compatibilité descendante, si bien qu'un slot x16 passe d'environ 4 Go/s par direction en Gen 1 à 256 Go/s par direction en Gen 7. La lecture du tableau sert un arbitrage précis : choisir la génération la plus basse qui satisfait le besoin, car chaque montée en génération se paie en contraintes d'intégrité de signal, en coût de PCB et en effort de validation.

Notre recommandation : Pour un nouveau design aujourd'hui, privilégiez PCIe 4.0 minimum. Le PCIe 5.0 devient le standard pour les applications gourmandes en bande passante (IA, stockage massif). Le PCIe 6.0 est encore réservé aux datacenters hyperscale.

Cas concrets en lab PCIe

Notre expérience terrain sur le PCIe couvre plusieurs configurations critiques. Voici trois cas représentatifs qui illustrent les enjeux d'intégrité de signal et de choix de stack-up :

• Cas 1 : PCIe Gen 4, fermeture du diagramme de l'œil en post-layout liée à un stub de via non back-drillé. À 16 GT/s (Nyquist 8 GHz), la portion de fût de via inutilisée sous la couche de routage se comporte en résonateur quart d'onde, f = c / (4 L sqrt(eps_eff)) : un stub résiduel d'environ 3 mm dans du FR-4 crée une encoche vers 13 GHz, dont le flanc consomme déjà du budget de pertes et de la marge de réflexion à 8 GHz, ce qui fait chuter l'ouverture horizontale de l'œil. Contrairement à l'intuition qui pousse à changer de matériau, nous préconisons d'abord un back-drilling systématique des vias de transition des lanes différentielles.
• Cas 2 : plateforme industrielle Intel i5 avec déploiement PCIe lourd pour accélérateurs et stockage NVMe. Le choix du stack-up est structurant : nous privilégions une construction hybride FR-4 high-Tg pour l'alimentation/digital et un cœur Megtron 6 pour les couches porteuses des lanes PCIe. Gen 5 n'exige pas uniquement des matériaux exotiques type Tachyon : une conception rigoureuse sur Megtron 6 reste suffisante en Gen 5 courts (sous 10 cm de piste cumulée).
• Cas 3 : éligibilité industrielle IPC-6012 Class 2. Sur les produits industriels longue durée, les lanes PCIe doivent résister à des cyclages thermiques sévères. Nous préconisons la classe IPC-6012 Class 2 avec renforcement des vias critiques en Class 3 pour les zones haute densité.

Outils, standards et matériaux PCIe

Notre méthodologie PCIe s'appuie sur un référentiel normatif précis : la PCI-SIG Base Specification v4.0 et v5.0 pour la couche électrique et protocolaire, JEDEC SFF (EDSFF E1.S/E3.S) pour les formats M.2/U.2/EDSFF, IPC-6012 Class 2/3 pour la qualification PCB et IPC-2221/2222 pour les règles de conception. Introduit par le PCI-SIG dans la v6.0, le codage PAM4 + FLIT permet d'atteindre 64 GT/s sans doubler la fréquence Nyquist. Côté système d'exploitation, la documentation PCI du noyau Linux (kernel.org) décrit l'énumération PCIe et l'Active State Power Management (ASPM). L'encyclopédie PCI Express (Wikipedia) fournit un historique détaillé des générations, tandis que l'IEEE 802.3 publié par IEEE formalise les pairings réseau co-intégrés à PCIe (ex: SmartNIC 100 GbE). Côté connectique industrielle, nous travaillons régulièrement avec les références Samtec (haute vitesse) et les modules Quectel pour les formats M.2 étendus.

Le choix du matériau suit une hiérarchie claire selon la génération visée : FR-4 high-Tg acceptable jusqu'en PCIe Gen 3, Isola I-Speed ou 370HR/IS410 pour Gen 3/Gen 4 robustes, Megtron 6 pour Gen 4/Gen 5 nominaux, Megtron 7 ou Tachyon 100G pour Gen 5 longs et Gen 6. Côté validation, nous exploitons ANSYS SIwave en post-layout pour l'extraction des paramètres S, l'analyse de diaphonie et la génération des diagrammes de l'œil avant lancement en fabrication. Cette étape a détecté plus d'une fois un stub de via ou une rupture d'impédance que le DRC Altium avait laissée passer.

Un empilement exotique n'est pas systématiquement imposé. En Gen 3, une conception rigoureuse du stack-up FR-4 high-Tg peut suffire avec des lanes courtes, bien routées et validées par simulation. Dans notre lab, nous avons constaté que le facteur dominant n'est pas toujours la permittivité du matériau mais la maîtrise des vias de transition, de la symétrie des paires différentielles, et de la qualité des plans de retour sur l'ensemble du trajet signal.

Qu'est-ce que le bus PCI Express ?

Le bus PCI Express est un standard de communication série point-à-point qui connecte les composants internes haute performance d'un système électronique. Maintenu par le PCI-SIG, il remplace les anciens bus parallèles en offrant des transferts plus rapides, une latence réduite et une architecture extensible par lanes indépendantes. Chaque périphérique dispose de son lien dédié vers le contrôleur, contrairement aux bus partagés d'ancienne génération où la bande passante se divisait entre tous les composants. C'est cette architecture qui permet d'empiler SSD NVMe, GPU et cartes réseau sans qu'ils se disputent le même canal.

Le bus PCIe permet de connecter différents composants internes d'un ordinateur, tels que :

• Les cartes graphiques
• Des cartes réseaux
• Cartes d’extension
• Disques SSD et autres périphériques haute performance

À la différence des anciens bus parallèles ou des bus série simples comme l'I2C et le SPI, PCIe adopte une architecture série point à point. Cela se traduit par des transferts plus rapides et plus efficaces, réduisant les risques de congestion et de latence.

Comment fonctionne le bus PCI Express ?

Le fonctionnement PCIe est une topologie point-à-point où chaque lane est une paire différentielle full-duplex capable de transmettre des données dans les deux sens simultanément. Le nombre de lanes (x1, x4, x8, x16) détermine la bande passante totale disponible pour un périphérique donné. Chaque paire différentielle transporte un signal codé qui embarque sa propre horloge, ce qui élimine les problèmes de synchronisation des bus parallèles. L'agrégation est transparente : un lien x4 répartit les paquets sur quatre lanes et les réassemble à l'arrivée. Pour le concepteur de carte, cette élégance logique a un prix physique : à ces débits, chaque piste devient une ligne de transmission dont l'impédance, la longueur et les transitions de couches doivent être maîtrisées. Le calculateur d'impédance de paire différentielle permet de vérifier la cible 85 ohms avant routage.

La bande passante totale du bus dépend du nombre de lanes utilisées :

• x16 : 16 lanes, utilisé principalement pour les cartes graphiques ou d'autres applications exigeantes.
• x1 : 1 lane, pour des applications de base.
• x4 : 4 lanes, idéal pour les SSD et certaines cartes d'extension.
• x8 : 8 lanes, pour des besoins plus élevés en bande passante.

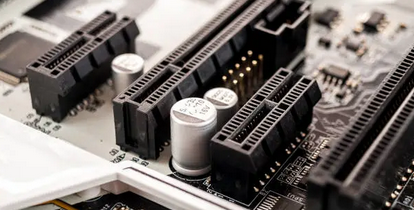

Les différents formats de connecteurs PCIe

Les connecteurs PCIe sont des interfaces mécaniques standardisées (x1, x4, x8, x16), chacune dimensionnée pour un nombre précis de lanes. La compatibilité mécanique permet d'insérer une carte de taille inférieure dans un slot plus grand, offrant une flexibilité d'installation. Un slot x16 accepte ainsi une carte x1, x4 ou x8, qui fonctionnera au nombre de lanes qu'elle possède. Au-delà des slots classiques, le standard se décline en M.2 pour le stockage compact, U.2 pour les baies serveur et mini-PCIe ou M.2 Key E pour les modules radio : autant de formats qui partagent le même protocole.

Les formats les plus courants sont :

• PCIe x1 : pour les cartes d'extension simples.
• Et x4, x8, x16 : pour des performances accrues, notamment dans les cartes graphiques ou les SSD haut débit.

Les cartes PCIe sont compatibles avec des connecteurs de tailles inférieures, permettant une grande flexibilité dans l’installation des composants.

Les principaux avantages du bus PCI Express pour vos systèmes

Les avantages du bus PCI Express sont les quatre propriétés techniques qui en font le standard dominant pour les interconnexions internes haute performance : scalabilité, bande passante élevée, architecture point-à-point et hot-plug. Ces piliers expliquent son adoption universelle dans les systèmes modernes. La scalabilité se lit dans le choix du nombre de lanes par périphérique ; la bande passante double à chaque génération ; le point-à-point élimine les arbitrages de bus partagé ; et le hot-plug autorise le remplacement à chaud dans les systèmes qui l'exigent. Pour un produit industriel, ces quatre propriétés se traduisent en marge d'évolution : la carte conçue aujourd'hui pourra accueillir la génération suivante de périphériques sans refonte d'architecture.

Scalabilité : en fonction de vos besoins, vous pouvez choisir des cartes et des connecteurs adaptés, qu'il s'agisse de besoins en bande passante modérés ou de configurations exigeantes.

Bande passante élevée : PCIe offre des vitesses de transfert beaucoup plus rapides que les anciens bus parallèles.

Architecture point à point : cette topologie réduit la latence et améliore la réactivité du système.

Connexion à chaud (hot-plug) : le PCIe permet d'ajouter ou de retirer des périphériques sans éteindre l’ordinateur, offrant ainsi une flexibilité accrue pour l'entretien et la mise à niveau des systèmes.

Historique des versions PCI Express : dates et adoption

L'historique des versions PCI Express est la succession des révisions publiées par le PCI-SIG depuis 2003, chacune doublant à peu près le débit par lane. Au moment de choisir une génération, la date de publication et le degré réel d'adoption comptent davantage que le chiffre brut : le silicium, les chipsets et les outils de validation accusent plusieurs années de retard sur chaque spécification, si bien que la génération la plus récente sur le papier est rarement celle qu'il faut intégrer à un produit aujourd'hui.

• PCIe 1.0 (2003) : remplace les bus parallèles PCI et AGP par des lanes série point-à-point, l'architecture sur laquelle reposent encore toutes les générations suivantes.
• PCIe 2.0 (2007) : premier doublement, qui donne de la marge aux premiers contrôleurs SSD et aux cartes d'extension les plus gourmandes sur un seul slot.
• PCIe 3.0 (novembre 2010) : passage à l'encodage efficace 128b/130b. Reste le socle des conceptions embarquées et industrielles, et la génération que nous qualifions le plus souvent en laboratoire.
• PCIe 4.0 (octobre 2017) : le moment où le stockage NVMe et les GPU modernes cessent d'être limités en bande passante. C'est aujourd'hui le choix par défaut des nouveaux designs industriels exigeants.
• PCIe 5.0 (mai 2019) : standard de fait des datacenters et des stations de travail en 2026, orienté données massives et virtualisation.
• PCIe 6.0 (2022) : bascule vers la signalisation PAM4 et l'encodage FLIT pour les systèmes d'intelligence artificielle (IA) et les applications cloud à haut débit, souvent associées à de la mémoire DDR5 haute performance.
• PCIe 7.0 (spécification publiée par le PCI-SIG en juin 2025) : vise les accélérateurs d'IA, les réseaux 800G et le stockage hyperscale. Le silicium de production reste rare : cette génération se prépare, elle ne s'intègre pas encore.
• PCIe 8.0 (annoncé par le PCI-SIG en août 2025, draft 0.5 diffusé aux membres en mai 2026, spécification finale prévue en 2028) : 256 GT/s par lane, toujours en PAM4 avec le mode FLIT, soit environ 1 To/s dans les deux sens cumulés sur un lien x16. Le PCI-SIG évalue aussi une nouvelle connectique, sans renoncer à la rétrocompatibilité.

Pour les débits par lane et par slot de chacune de ces générations, voir le tableau des débits du bus PCIe ci-dessus.

Ces versions successives du PCIe garantissent une compatibilité descendante, ce qui signifie qu’un périphérique PCIe 4.0 ou 5.0 peut fonctionner sur une carte mère PCIe 3.0, mais à des vitesses réduites. Cela permet aux entreprises de faire évoluer leur infrastructure sans compromettre l’intégration des anciens composants.

PCIe 4.0 vs PCIe 5.0 : quelle génération choisir ?

PCIe 4.0 (16 GT/s, soit 2 Go/s par lane) couvre la grande majorité des designs industriels en 2026 : stockage NVMe rapide, FPGA, modules GPU embarqués. PCIe 5.0 (32 GT/s, 4 Go/s par lane) ne se justifie que lorsqu'un lien x4 doit soutenir plus de 8 Go/s, typiquement en acquisition très haut débit ou pour un accélérateur d'IA.

Chaque montée de génération se paie à la conception : budget de pertes d'insertion réduit, stratifiés PCB à faibles pertes, retimers éventuels et campagne de validation plus lourde. Chez AESTECHNO, nous auditons régulièrement les bus PCIe de nos clients par mesure du diagramme de l'œil (suite Tektronix TekExpress) : la règle que nous appliquons est de retenir la génération la plus basse qui satisfait le besoin, la compatibilité descendante préservant l'évolutivité du produit.

La même règle vaut un niveau au-dessus, pour la carte qui porte le lien : acheter une carte ou un module PCIe COTS tant qu'il convient au produit, et ne concevoir une porteuse sur mesure que lorsque la taille, la consommation ou les interfaces l'imposent. Notre guide pour choisir entre carte COTS et carte sur mesure détaille trois exemples, dont une carte COM Express Type 6 trop longue de 30 mm.

Débogage PCIe au bring-up : le lien ne monte pas, ou pas à la bonne largeur

Sur une carte neuve, un lien PCIe échoue rarement à moitié. Soit il n'apparaît pas du tout, soit il apparaît dégradé : moins de voies que prévu, ou une génération en dessous. Ces deux symptômes ne mènent pas au même endroit.

Ce que fait la machine d'état

Avant tout échange de données, le lien passe par le LTSSM, la machine d'état d'entraînement et d'état du lien. Elle détecte la présence électrique du partenaire, négocie la polarité et l'ordre des voies, s'accorde sur la largeur, puis monte en génération. Chaque étape peut échouer séparément, et c'est ce qui rend le diagnostic praticable : la génération et la largeur atteintes disent où la séquence s'est arrêtée.

Point important pour le débogage : la négociation d'inversion de polarité et de renumérotation des voies fait partie du standard. Une paire différentielle croisée au routage n'empêche donc pas nécessairement le lien de monter, ce qui masque l'erreur jusqu'à ce qu'un autre composant, moins tolérant, la révèle.

Les causes, par ordre de fréquence

• Séquence d'alimentation et de reset. PERST# relâché avant que les rails soient stables, ou trop tôt après. C'est la première cause de lien totalement absent, et elle n'a rien d'électrique au sens du signal : c'est du chronogramme.

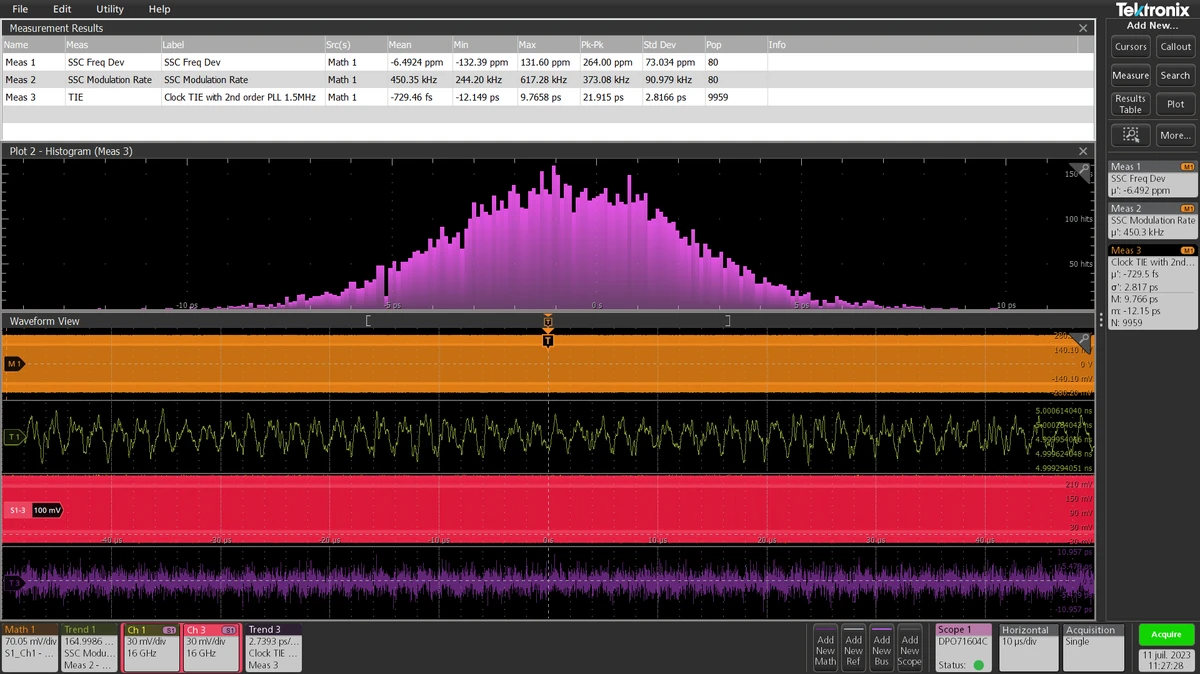

• Horloge de référence. REFCLK absente, hors tolérance, ou architecture de distribution incohérente entre les deux extrémités. Sans elle, aucune détection.
• Condensateurs de liaison manquants. Le standard impose un couplage AC en série sur les paires. Oubliés ou mal placés, le lien ne se détecte pas.
• Lien qui monte en largeur réduite. Typiquement x1 au lieu de x4. Une voie ne se détecte pas : coupure, condensateur manquant sur une seule paire, ou connecteur mal engagé. La largeur obtenue indique combien de voies ont passé la détection.
• Lien qui monte en génération inférieure. Là c'est de l'intégrité du signal : pertes, vias, longueur, qualité du diélectrique. En Gen4 et Gen5, l'égalisation ne rattrape plus un canal médiocre, elle rend seulement son insuffisance plus tardive à diagnostiquer.

Les distinguer avec ce que vous avez déjà

Le premier outil n'est pas un oscilloscope, c'est le registre de statut du lien côté hôte. Il donne la largeur et la génération négociées, et sous Linux lspci -vv les expose directement, avec la largeur maximale supportée en regard de la largeur effective. Un écart entre les deux répond déjà à la question.

• Rien du tout : reset, alimentation, horloge, condensateurs de liaison. Vérifiez le chronogramme avant de sonder les paires.
• Largeur réduite : une ou plusieurs voies ne se détectent pas. Le problème est localisé, pas global.
• Génération réduite : le canal ne tient pas le débit. Problème d'intégrité du signal.
• Lien qui monte puis retombe : marge insuffisante ou bruit d'alimentation. Le plus difficile, et celui qui justifie la mesure.

Ce que coûte l'erreur, et quand appeler

Un lien qui monte en Gen3 alors que la carte est conçue pour Gen4 fonctionne. C'est précisément le danger : le produit part en série avec la moitié de la bande passante prévue, et personne ne le remarque avant une montée en charge. Les défauts de marge sont pires encore, parce qu'ils dépendent de la température et de l'exemplaire.

Le tri par largeur et génération se fait sans nous, et il élimine la majorité des cas. Ce qui demande un appui, c'est la génération dégradée et le lien instable : il faut alors caractériser le canal, ce qui suppose une simulation avant routage plutôt qu'un constat après fabrication. Voir notre page conception haute vitesse.

Conclusion : Optimisez vos systèmes avec PCI Express

La conclusion pratique est simple : le bus PCI Express reste la solution de référence pour interconnecter des composants haute performance dans les systèmes modernes. Du gaming à l'IA en passant par le datacenter, sa bande passante élevée, son architecture extensible et sa compatibilité descendante en font un choix stratégique durable.

Avant d'engager un routage, vérifiez les cinq leviers qui décident de la réussite d'une intégration PCIe :

• Choisir la génération en fonction du loss budget réel. PCIe Gen 4 (16 GT/s) ouvre la bande passante mais impose Megtron 6 ou équivalent dès que la longueur cumulée dépasse 12 cm. Gen 5 reste l'apanage du datacenter et des designs courts sous 10 cm.
• Stack-up et matériau passent avant le routage. Nous arbitrons Dk, Df, Tg en priorité ; un FR-4 high-Tg suffit en Gen 3, Megtron 6 / Isola I-Speed couvre Gen 4 nominal, Megtron 7 ou Tachyon 100G pour Gen 5 long.
• Back-drilling systématique sur Gen 4 et au-delà. Supprimer le stub résiduel par back-drilling rouvre le diagramme de l'oeil sans changer de laminé.
• Méthodologie de mesure normalisée. La conformité électrique passe par la suite Tektronix TekExpress PCI-SIG (diagramme de l'oeil, jitter), complétée par la validation du training LTSSM.
• Simulation SI avant tape-out. ANSYS SIwave couplé à Cadence Sigrity détecte les ruptures d'impédance et stubs résonants que le DRC Altium laisse passer. Validation des masques PCI-SIG en post-layout, jamais après prototype.

AESTECHNO, expert dans l'intégration et la qualification de produits avec interface PCI Express, vous accompagne pour exploiter pleinement ce standard et maximiser les performances de vos systèmes.

Optimisez vos systèmes avec le bus PCI Express. Contactez AESTECHNO pour des solutions PCIe sur mesure adaptées à vos besoins techniques et industriels.

Contactez-nous pour découvrir nos solutions PCIe adaptées à vos projets.

PCI Express : un investissement stratégique pour les systèmes haute performance

L'intégration PCIe est une décision stratégique qui engage l'architecture matérielle, les compétences de conception requises et le positionnement concurrentiel du système. Comprendre les implications permet aux décideurs techniques d'arbitrer entre performance, complexité et délai de mise sur le marché.

Pour les directeurs techniques et responsables R&D, le choix d'intégrer une interface PCIe dans un produit est une décision structurante qui impacte l'architecture matérielle, le budget de développement et le positionnement concurrentiel du produit. À ce niveau de décision, la question n'est plus « quelle est la meilleure génération » mais « quel est le coût complet de la génération visée », outillage de validation compris.

Notre expertise PCIe : de Gen3 à Gen5

Chez AESTECHNO, notre portfolio PCIe couvre les générations PCIe jusqu'à la Gen 5. Nous avons notamment conçu un ordinateur industriel custom autour d'un processeur Intel i5 avec une architecture PCIe lourdement sollicitée : plusieurs lanes exploitées simultanément pour interconnecter stockage NVMe, cartes d'acquisition et périphériques haut débit. Un projet qui illustre concrètement ce que signifie le dimensionnement de lanes évoqué plus haut.

Nous complétons systématiquement ces designs par une validation d'intégrité de signal par diagrammes de l'oeil sur les bus PCIe, afin de garantir la conformité du lien série avant industrialisation. Notre portfolio protocoles couvre par ailleurs : DDR2/3/4, LPDDR4, USB 2.0/3.0/3.2 (usb.org), PCIe jusqu'à Gen 5, SDI, SPI, I2C, HDMI 2.0, LVDS, MIPI-CSI/DSI, SATA, Bluetooth (bluetooth.com), Wi-Fi, LoRa, RFID, 5G et LTE-M, avec des projets RF jusqu'à 10 GHz.

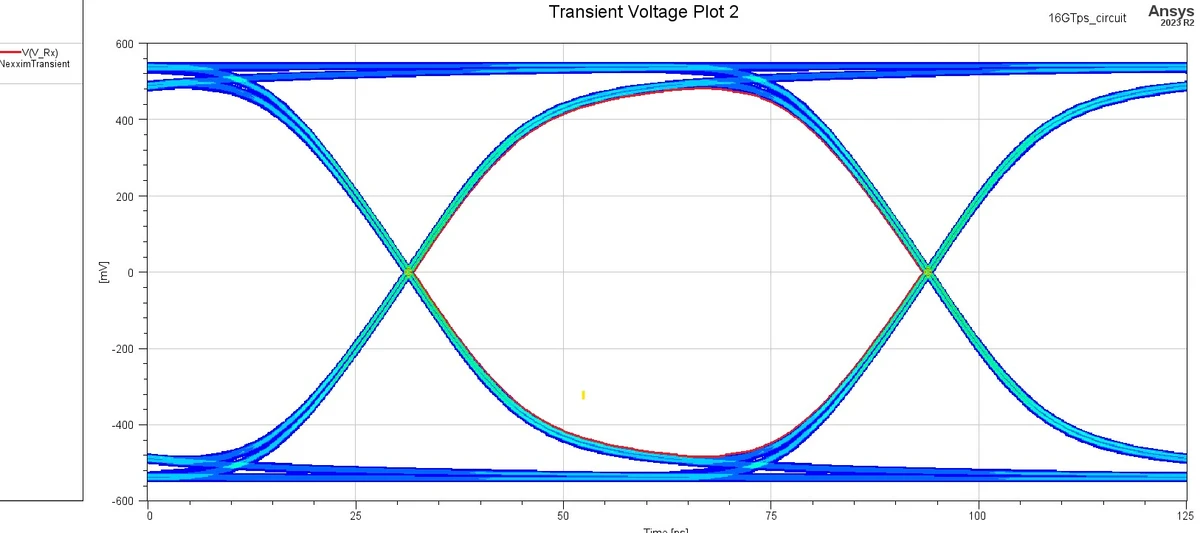

Simulation ANSYS SI/PI pour PCIe Gen 3/4/5

La simulation SI/PI désigne l'analyse pré-fab des paramètres S, du diagramme de l'oeil et du Power Delivery Network sur les liens PCIe à 32 GT/s. Cette étape consiste à valider la conformité aux masques PCI-SIG avant le premier tape-out, en s'appuyant sur des outils de référence comme ANSYS SIwave, Cadence Sigrity et Keysight ADS pour fermer le budget de pertes Gen 5.

Chez AESTECHNO, nous simulons systématiquement les liens PCIe avec ANSYS SIwave et HFSS, Signal Integrity (SI) pour les paires différentielles à 32 GT/s en Gen 5, Power Integrity (PI) pour le Power Delivery Network (PDN) du root complex et des endpoints. Nous extrayons les paramètres S, nous simulons les eye diagrams TX/RX avec équalisation, et nous validons les masques de conformité PCI-SIG avant le premier prototype. Cette étape a détecté plus d'une fois un stub de via ou une rupture d'impédance que le DRC Altium avait laissée passer. Notre protocole interne croise les résultats SIwave avec une corrélation Cadence Sigrity sur les vias critiques pour réduire le risque de divergence outil. D'après Cadence et Keysight, l'écart typique entre simulation et mesure VNA reste inférieur à 1 dB jusqu'à 8 GHz quand la procédure d'extraction du modèle laminé est rigoureuse.

Matériaux PCB pour PCIe Gen 4/5

Le choix du laminé est un arbitrage Dk / Df / Tg qui devient critique dès PCIe Gen 4 (16 GT/s) et structurant en Gen 5. Nous sommes experts dans la sélection du matériau parfait par projet : Megtron 6 ou 7 pour les liens Gen 5 longs (loss budget serré), Isola I-Speed pour les designs Gen 4 optimisés coût, FR-4 High-Tg uniquement en Gen 3 ou sur des lanes très courts. Nous arbitrons Dk, Df, Tg, CTE (Coefficient de dilatation thermique), stabilité thermique, compatibilité Pb-free, disponibilité fabricant et coût. Notre portefeuille couvre des stackups jusqu'à 28 couches avec µVias laser, vias enterrés et back-drilling systématique sur les vias PCIe Gen 5.

PCIe et le marché de l'IA embarquée

L'explosion de l'intelligence artificielle en périphérie (edge AI) a rendu le PCIe incontournable pour les systèmes nécessitant des accélérateurs matériels. Les plateformes NVIDIA Jetson et les accélérateurs TPU utilisent le PCIe comme interface principale. Chez AESTECHNO, nous avons constaté que les entreprises qui intègrent le PCIe dans leurs systèmes embarqués se positionnent avantageusement sur les marchés de la vision industrielle, du traitement de données temps réel et de l'IA en périphérie.

Avantage concurrentiel de la bande passante

La bande passante du PCIe permet de traiter des volumes de données inaccessibles aux bus plus simples comme l'I2C ou le SPI. Combiné avec de la mémoire DDR5, un système PCIe offre des capacités de calcul et de transfert qui différencient votre produit de la concurrence. Cette puissance ouvre des possibilités fonctionnelles (traitement vidéo 4K, inférence IA en temps réel, acquisition multi-capteurs) qui étaient auparavant réservées aux serveurs.

Quand le PCIe est-il justifié par rapport à des bus plus simples ?

Le PCIe apporte une complexité de conception significative : routage high-speed avec contrôle d'impédance, stack-up PCB multi-couches, et contraintes de certification CEM accrues. Nous recommandons le PCIe lorsque votre application requiert des débits supérieurs à ce que le SPI ou l'USB peuvent offrir, ou lorsque vous intégrez des composants qui imposent cette interface (GPU, SSD NVMe, FPGA haute performance). Pour des besoins plus modestes, un bus SPI ou I2C sera plus adapté et moins coûteux à implémenter.

FAQ : PCI Express (PCIe)

Cette FAQ est une compilation des questions les plus fréquentes que nous recevons sur le PCI Express : débit du bus, différences entre configurations de lanes, compatibilité entre versions, hot-plug et dimensionnement d'architecture. Chaque réponse s'appuie sur notre expérience terrain.

Quel est le débit du bus PCIe ?
Le débit du bus PCIe dépend de la génération et du nombre de lanes utilisées par le lien. Par lane, il est de 2,5 GT/s en PCIe 1.0, 5 GT/s en 2.0, 8 GT/s en 3.0, 16 GT/s en 4.0, 32 GT/s en 5.0, 64 GT/s en 6.0 et 128 GT/s en 7.0, soit un doublement à chaque génération ; le draft PCIe 8.0 vise 256 GT/s. Après encodage, la bande passante utile est d'environ 2 Go/s par lane en PCIe 4.0 et d'environ 4 Go/s par lane en PCIe 5.0 : multipliez la valeur de votre génération par la largeur du lien pour obtenir le débit réel, soit environ 8 Go/s par direction pour un SSD NVMe PCIe 4.0 x4 et environ 64 Go/s par direction pour un accélérateur PCIe 5.0 x16. Une génération citée seule ne veut rien dire sans la largeur de lien, et le lien négocie toujours au plus lent des deux côtés.

Quelle est la différence entre PCIe x1, x4, x8 et x16 ?
Le chiffre indique le nombre de lanes (voies de communication) disponibles. Chaque lane transmet des données dans les deux sens simultanément. Un slot PCIe x16 offre 16 lanes et est généralement utilisé pour les cartes graphiques haute performance (jusqu’à 32 Go/s en PCIe 4.0 x16). Un slot x1 (1 lane) suffit pour des cartes réseau ou USB supplémentaires. Une carte x4 peut fonctionner dans un slot x16, mais utilisera seulement 4 lanes.

PCIe 4.0 est-il rétrocompatible avec PCIe 3.0 ?
Oui, le PCI Express garantit une compatibilité descendante complète. Une carte PCIe 4.0 fonctionnera dans un slot PCIe 3.0 (à vitesse PCIe 3.0), et inversement une carte PCIe 3.0 fonctionne dans un slot PCIe 4.0 (à vitesse PCIe 3.0). Le système négocie automatiquement la vitesse maximale supportée par le composant le plus lent. Cette rétrocompatibilité permet d’évoluer progressivement sans remplacer tout le système.

Pourquoi passer de PCIe 3.0 à PCIe 4.0 ou 5.0 ?
PCIe 4.0 double la bande passante de PCIe 3.0 (2 Go/s vs 1 Go/s par lane), crucial pour : SSD NVMe haute performance (lecture >7000 Mo/s), cartes graphiques 4K/8K, capture vidéo 4K/8K non compressée, calcul IA/ML avec GPUs multiples. PCIe 5.0 (4 Go/s par lane) cible les datacenters, systèmes HPC et applications cloud nécessitant des transferts massifs de données en temps réel.

Qu’est-ce que le hot-plug en PCI Express ?
Le hot-plug permet d’ajouter ou retirer des cartes PCIe pendant que le système fonctionne, sans redémarrage. Cette fonctionnalité est essentielle pour les serveurs nécessitant une disponibilité continue (99,999% uptime). Le hot-plug nécessite un support matériel (slots spécifiques) et logiciel (drivers compatibles). Utilisé principalement en datacenter pour remplacer des cartes Non-Volatile Memory Express (NVMe) défaillantes sans interruption de service.

Comment dimensionner le nombre de lanes PCIe nécessaires pour mon application ?
Calculez la bande passante totale requise par tous vos périphériques PCIe. Exemple : 1 GPU (x16) + 2 SSD NVMe (x4 chacun) + 1 carte réseau 10 GbE (x4) = 28 lanes nécessaires. Les processeurs grand public offrent généralement 16-20 lanes, les CPUs workstation/serveur jusqu’à 64-128 lanes. AESTECHNO vous accompagne pour dimensionner l’architecture PCIe selon vos contraintes de performance et optimiser la répartition des lanes disponibles.
