DDR4 vs DDR5 : différences techniques, débits, JEDEC

Comparatif DDR4 vs DDR5 : bande passante, consommation, architecture Dual-Channel. Guide technique pour conception cartes haute performance IoT et embarqué.

Modules de mémoire DDR5 sur un PCB, éclairés en bleu et rouge : bande passante doublée à tension réduite par rapport à la DDR4.

La DDR5 double la bande passante de la DDR4 à 1,1 V au lieu de 1,2 V, avec ECC on-die et PMIC intégré au module. Standardisée par le Jedec (JESD79-5), elle s'impose pour l'IA embarquée et les serveurs ; la DDR4 (JESD79-4) reste pertinente sur cycles courts et budgets contraints.

Vocabulaire clé : Double Data Rate 5 (DDR5), Double Data Rate 4 (DDR4), Error Correction Code (ECC), Power Management Integrated Circuit (PMIC), Mega Transfers per Second (MT/s), Data Bus Inversion (DBI), Signal Integrity (SI), Power Integrity (PI), Serial Présence Detect (SPD), On-Die ECC (ODECC), Low-Power Double Data Rate (LPDDR), Power Delivery Network (PDN).

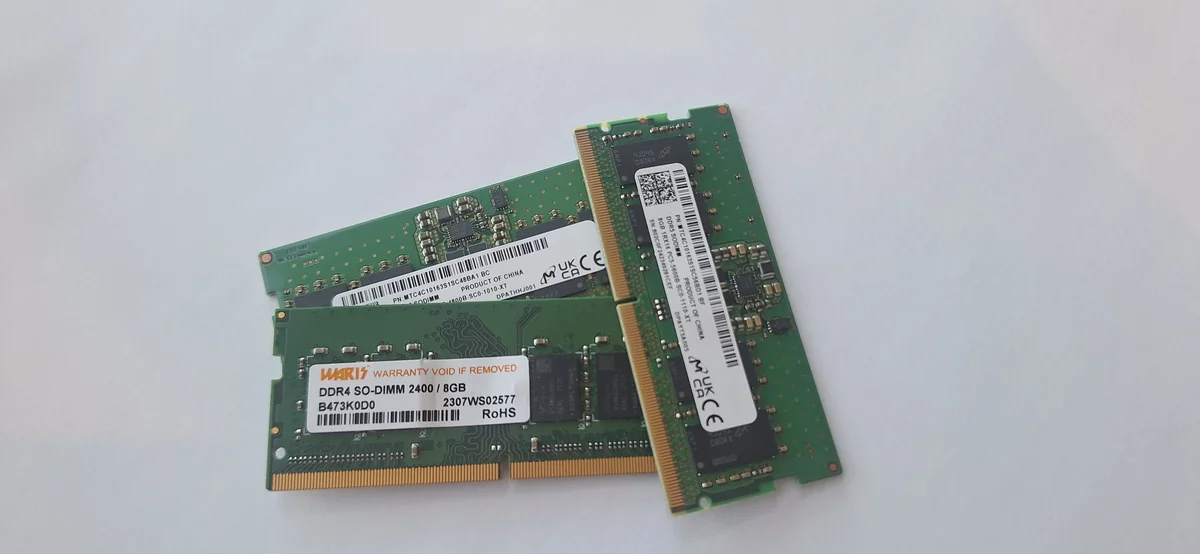

Comparaison côte à côte d'un module SO-DIMM DDR4 WARIS 2400 MHz 8 Go et d'un module SO-DIMM DDR5 Micron sur le banc AESTECHNO, marquages CE / UK CA / RoHS visibles, encoches de détrompage en positions différentes.
Côte à côte au laboratoire AESTECHNO Montpellier : un SO-DIMM DDR4 WARIS 2400 MHz 8 Go en bas, un SO-DIMM DDR5 Micron au-dessus. L'encoche de détrompage en position différente sur le doigté empêche physiquement l'insertion d'un module DDR5 dans un slot DDR4 et vice-versa, première barrière concrète à la migration matérielle. Les puces DRAM et le PMIC on-DIMM côté DDR5 sont visibles sans démontage.

Sommaire

En résumé : DDR4 vs DDR5 en 6 points clés

  • DDR4 (Jedec JESD79-4) : 1600-3200 MT/s, 1,2 V VDDQ, module jusqu'à 64 Go LRDIMM, bande passante 25,6 GB/s à 3200 MT/s, canal unique 64 bits, PMIC sur carte mère.
  • DDR5 (Jedec JESD79-5) : 3200-6400 MT/s initial, jusqu'à 8800 MT/s en révisions, 1,1 V VDDQ, module jusqu'à 512 Go 3DS, double canal 2x32 bits, PMIC on-module, ECC on-die (correction single-bit sur blocs de 128 bits).
  • LPDDR4 / LPDDR5 : LPDDR4 (Jedec JESD209-4) 4266 MT/s à 1,1 V, LPDDR5 (Jedec JESD209-5) 6400 MT/s à 1,05 V.
  • Fondeurs en production de masse : Micron, Samsung Semiconductor, Sk Hynix. Samsung et Sk Hynix échantillonnent DDR5-8400 et qualifient DDR5-9600.
  • Routage PCB DDR5 : stackup 8-10 couches low-loss (Megtron 4/6, Isola I-Speed), impédance différentielle 85 Ω ±10 % sur paires DQ/DQS, appairage intra-byte < 2 mils, validation Signal Integrity (SI) / Power Integrity (PI) obligatoire (Cadence Sigrity, Synopsys HSPICE, ANSYS SIwave).
  • Outils de validation : oscilloscopes > 16 GHz (Keysight, Tektronix, Rohde & Schwarz, Anritsu) pour diagramme de l'œil conforme au gabarit Jedec.

Chez AESTECHNO, bureau d'études basé à Montpellier, nous concevons des cartes à interfaces mémoire haute vitesse depuis plus de 10 ans. Notre portfolio couvre DDR2, DDR3, DDR4 et LPDDR4 en production, avec un projet Jetson Orin NX livré au Q1 2026 (LPDDR4x native, BSP Yocto custom). Conformément à IPC 2221 et IEEE 1596, nous concevons le routage DDR haute vitesse avec stackup et impédance maîtrisés dès le schéma, et nous menons des audits d'intégrité de signal par diagramme de l'œil sur les bus mémoire clients.

Besoin d'aide pour choisir DDR4 ou DDR5 ?

Nos ingénieurs analysent votre cahier des charges et vous recommandent la solution optimale pour votre application.

Audit gratuit 30 min - Réponse sous 24h

DDR4 vs DDR5 : tableau comparatif

La DDR5 est la cinquième génération de Synchronous Dynamic Random Access Memory (SDRAM), définie par le JEDEC dans la spécification JESD79-5 (2020, révisions successives). Elle se décline en Dual Inline Memory Module (DIMM) pour le marché serveur/desktop, et les constantes Low Power DDR (LPDDR4 et LPDDR5) couvrent l'embarqué basse consommation. Elle succède à la DDR4 (JESD79-4, 2012) avec des gains majeurs en bande passante, en efficacité énergétique et en architecture. Les principaux fondeurs, Micron, Samsung Semiconductor et SK hynix, proposent aujourd'hui des puces DDR5 en production de masse.

Évolution DDR3, DDR4, DDR5, DDR6 : débit et tension Chronologie des générations DDR du JEDEC montrant la montée en débit (1066 à 8800 MT/s) et la baisse de tension (1,5 V à 1,1 V) entre 2007 et 2027. Générations DDR : débit, tension, jalons JEDEC Bande passante par module 64 bits, tension VDDQ nominale 9000 6400 3200 1600 0 MT/s DDR3 2007 JESD79-3 1,5 V DDR4 2014 JESD79-4 1,2 V DDR5 2020 JESD79-5 1,1 V DDR6 2027 ? en cours ~1,0 V 1066-1600 1600-3200 3200-6400 8800+ MT/s débit x 8 en 20 ans
Figure 1 — Évolution des générations DDR : le débit double à chaque saut JEDEC tandis que la tension VDDQ baisse de 1,5 V (DDR3) à 1,1 V (DDR5), avec la DDR6 attendue autour de 8800 MT/s pour 2027.
Critère DDR4 DDR5 Avantage
Débit 2133-3200 MT/s 4800-8400 MT/s DDR5 (+2x)
Tension 1,2V 1,1V DDR5 (-8%)
Capacité max/module 64 Go 512 Go DDR5 (x8)
Architecture 1x 64 bits 2x 32 bits DDR5
Gestion alimentation Sur carte mère PMIC on-die DDR5
ECC on-die Non Oui DDR5
Coût (2025) Référence +30-50% DDR4
Maturité industrielle Excellente Bonne DDR4
Complexité routage Moyenne Élevée DDR4

Les différences techniques clés

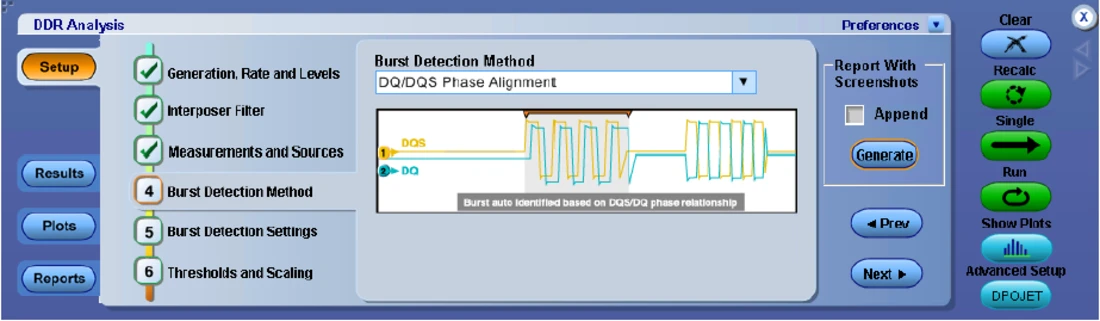

Workflow DDR Analysis sous Tektronix DPOJET au laboratoire AESTECHNO : étapes Generation, Interposer Filter, Measurements, Burst Detection Method DQ/DQS Phase Alignment, Settings, Thresholds and Scaling.
Workflow DDR Analysis sous Tektronix DPOJET au laboratoire AESTECHNO. La détection des bursts DDR repose sur l'alignement de phase DQ/DQS, étape qui distingue une analyse de timing fiable d'un train d'horloge mal interprété. Ce séquençage de mesure conditionne toute la suite de la caractérisation read et write leveling pour DDR4 comme pour DDR5.

Une génération DDR désigne un ensemble cohérent de spécifications Jedec qui fixe tension d'alimentation, débit, architecture mémoire et mécanismes de correction d'erreurs. Les différences techniques entre DDR4 et DDR5 touchent l'architecture interne, la gestion d'alimentation (PMIC), la correction d'erreurs (ECC) et la signalisation haute vitesse. la transition DDR4 vers DDR5 s'accompagne, selon Intel dans ses datasheets Xeon Scalable et selon Amd pour ses plateformes EPYC Genoa, d'un changement de socket et de chipset, incompatible avec toute migration matérielle incrémentale.

Les bases de la DDR4 et DDR5

La DDR4 (Double Data Rate 4), publiée sous JEDEC JESD79-4 et référencée sur Wikipedia DDR4 SDRAM, a été la norme dominante dans les ordinateurs de bureau, serveurs et dispositifs embarqués de 2014 à 2021. Face à la demande croissante pour l'IA, le ML et le 4K/8K, la DDR5 (JESD79-5), référencée par l'IEEE dans ses groupes Signal Integrity, a été publiée en 2020 pour apporter des gains majeurs en débit, capacité et efficacité énergétique.

Capacité et bande passante accrue

L'une des différences majeures entre DDR4 et DDR5 réside dans leur capacité et leur bande passante :

DDR5 : selon la spécification JEDEC JESD79-5, la DDR5 DIMM supporte des débits de 3200 à 6400 MT/s en version initiale, étendus à 8800 MT/s dans les révisions récentes, avec une capacité par module atteignant 512 Go en architecture 3DS. Samsung Semiconductor et SK hynix ont démontré des modules DDR5-8400 en échantillonnage.

DDR4 : la norme JEDEC JESD79-4 couvre 1600 à 3200 MT/s (jusqu'à 3200 MT/s officiellement, au-delà en overclocking), avec une capacité par module jusqu'à 64 Go (soit 64 GB en notation anglo-saxonne) en LRDIMM, et une bande passante agrégée atteignant 25,6 GB/s en DDR4-3200.

Sur le plan architectural, selon Micron (voir documentation Micron), la segmentation DDR5 en deux canaux de 32 bits contre un canal de 64 bits pour la DDR4 permet de mieux absorber les accès entrelacés, typiques des charges serveur et IA. l'ECC on-die corrige, comme le souligne Samsung dans ses notes d'application DDR5 (cf. Samsung Semiconductor), les erreurs internes à la puce mais ne remplace pas un ECC SECDED sur bus pour les applications critiques, un point également analysé par Hynix dans sa documentation (voir SK hynix).

Le passage à 1,1 V sur DDR5 et à 1,05 V sur LPDDR5 traduit, d'après Jedec (JESD79-5 et JESD209-5), une évolution continue vers des tensions plus basses, cohérente avec la roadmap industrielle. La commercialisation de modules DDR5-8800 et de puces DDR5-9600 est, selon Samsung et selon Micron et selon Sk Hynix, en cours de qualification.

Cette amélioration est cruciale pour traiter de grandes quantités de données rapidement : systèmes IoT haut de gamme, serveurs, plateformes IA et projets de cartes électroniques haute performance.

Efficacité énergétique : un progrès majeur avec la DDR5

L'un des atouts les plus nets de la DDR5 est son efficacité énergétique améliorée par rapport à la DDR4 :

  • DDR4 fonctionne à 1,2 V (VDDQ), conformément à JESD79-4.
  • DDR5 réduit la tension à 1,1 V (JESD79-5) tout en offrant des débits supérieurs. La DDR5 intègre également un PMIC on-module (Power Management IC) qui régulé VDD, VDDQ et VPP localement, contre une régulation côté carte mère en DDR4. Cette architecture améliore l'intégrité de l'alimentation et réduit la dissipation thermique dans les systèmes compacts.

Côté mobile, la LPDDR4 (JESD209-4) fonctionne à 1,1 V jusqu'à 4266 MT/s, et la LPDDR5 (JESD209-5) atteint 6400 MT/s à 1,05 V, trajectoires d'évolution parallèles à celles de la DDR grand public pour l'embarqué basse consommation.

Topologie d'alimentation DDR4 carte mère vs PMIC on-DIMM DDR5 DDR4 alimente le module via les VRM de la carte mère et fournit 1,2 V VDDQ. DDR5 intègre un PMIC sur le DIMM qui régule localement VDD, VDDQ et VPP à partir d'une entrée 5 V. DDR4 : VRM carte mère VDDQ 1,2 V généré à 30 cm du module DDR5 : PMIC on-DIMM 5 V en entrée, régulation locale 1,1 V Alim ATX 12 V rail principal VRM CPU multi-phase VRM mémoire 1,2 V VDDQ ~30 cm DDR4 DIMM reçoit VDDQ pré-régulé Chute IR + bruit de plan = ripple sensible Alim ATX 5 V rail standby PMIC on-DIMM 5 V -> 1,1 V DDR5 DIMM (PCB module) PMIC 5 V in VDD 1,1 V VDDQ 1,1 V VPP 1,8 V 3 rails locaux + découplage à moins de 5 mm des dies + SPD hub + RCD/CK PDN local maîtrise + ripple réduit
Figure 2 — Topologie d'alimentation : la DDR4 reçoit son VDDQ régulé par un VRM situé sur la carte mère, alors que la DDR5 embarque un PMIC sur le module qui génère localement VDD, VDDQ et VPP à partir d'un rail 5 V.

Double canal par module (Dual-Channel DIMM)

Un autre changement significatif introduit par la DDR5 est l'architecture Dual-Channel DIMM. Comme le spécifie JEDEC JESD79-5, chaque module DDR5 expose deux canaux indépendants de 32 bits (plus 8 bits ECC), contre un canal unique de 64 bits pour la DDR4. Cette segmentation améliore le parallélisme d'accès et la tolérance aux conflits de banque.

Le gain se matérialise surtout dans les applications multi-cœurs haute fréquence et les systèmes embarqués traitant plusieurs flux simultanément (vision, IA, réseau).

Architecture canal DDR4 vs sous-canaux DDR5 DDR4 expose un canal unique de 64 bits sur le DIMM. DDR5 segmente le module en deux sous-canaux indépendants de 32 bits chacun, plus 8 bits ECC, pour améliorer le parallélisme. DDR4 DIMM 1 canal x 64 bits + 8 ECC en option DDR5 DIMM 2 sous-canaux x 32 bits + 8 ECC chacun Module 288 broches x8 x8 x8 x8 x8 x8 x8 x8 ECC Bus DQ commun DQ[0:63] - une seule rafale 64 bits Burst Length 8 -> 64 octets Module 288 broches x4 x4 x4 x4 x4 x4 ECC Sous-canal A Sous-canal B DQ[0:31] DQ[32:63] 2 rafales indépendantes BL16 -> 2 x 64 octets Avantage DDR4 routage simple, 6 couches PCB possibles Avantage DDR5 parallélisme x2, latence d'accès masquée
Figure 3 — Architecture canal : la DDR4 sert un bus unique 64 bits, la DDR5 segmente le même module en deux sous-canaux 32 bits indépendants, ce qui double les transactions parallélisables à égal nombre de broches.

Améliorations dans la gestion de la latence et de l’overclocking

La DDR5 intègre également des améliorations en matière de gestion de la latence et de l’overclocking. La nouvelle architecture permet des optimisations de la latence et des fréquences plus élevées tout en maintenant une stabilité accrue. De plus, la DDR5 supporte mieux l’overclocking, permettant aux ingénieurs de pousser les limites de leurs conceptions tout en restant dans des marges de sécurité.

Applications de la DDR5 dans des projets électroniques haute performance

Dans les projets de conception de cartes électroniques haute vitesse et de systèmes IoT complexes, la DDR5 devient essentielle. Les débits de données plus rapides, les capacités accrues, et la réduction de la consommation d'énergie en font un choix stratégique pour tout projet nécessitant des performances exceptionnelles et une consommation d’énergie optimisée.

Dans notre pratique : sur nos projets DDR récents, la majorité ont opté pour DDR5 malgré le surcoût initial. Les gains en bande passante permettaient de réduire le nombre de canaux mémoire, simplifiant le routage et réduisant la surface PCB, un compromis souvent gagnant sur le coût total. La DDR5 intègre nativement un ECC on-die (single-bit correction sur chaque bloc de 128 bits), qui améliore la fiabilité en environnement industriel sans ajouter de puce de parité externe.

Routage PCB DDR4 vs DDR5 : contraintes renforcées

Le routage PCB d'une mémoire DDR5 est plus exigeant que celui d'une DDR4. À 6400 MT/s, le unit interval passe sous 0,312 ns (312 ps), soit 6,4 Gbps par lien. les règles Micron, Samsung et Sk Hynix, comme le souligne Cadence dans ses notes d'application Allegro Sigrity et d'après Synopsys avec HSPICE, imposent un stackup 8-10 couches minimum, matériaux low-loss (Megtron 4/6, Isola I-Speed), impédance différentielle 85 Ω ±10 % sur paires DQ/DQS (differential pair), appairage intra-byte sous 2 mils, validation Signal Integrity (SI) / Power Integrity (PI) (HyperLynx, ANSYS SIwave). Les appareils de mesure requis pour la qualification incluent typiquement, selon Keysight et selon Tektronix et selon Anritsu, des oscilloscopes Infiniium UXR, DPO70000SX, Rohde & Schwarz RTP164 ou MP2110A à bande passante > 16 GHz.

Les règles de stackup Printed Circuit Board (PCB) et d'impédance s'appuient sur IPC 2221 (générique) et IPC 6012 (performance), en conformité avec IEEE 370 pour la caractérisation de canal et IEC 62104 pour les essais composants. L'intégrité, Signal Integrity (SI) et Power Integrity (PI), se vérifie avant gravure. Nos retours terrain confirment qu'un passage DDR4 → DDR5 sur stackup 6 couches est rarement viable : il faut migrer vers 8 couches avec plan GND continu sous les traces DQ.

Côté instrumentation, notre laboratoire dispose d'un oscilloscope Tektronix équipé de la suite TekExpress, qui couvre la conformité DDR4 (eye diagram, write/read leveling, marges de timing JEDEC). Cela nous permet de valider l'intégrité d'un bus DDR4 en interne avant le passage en série, sans attendre un créneau en laboratoire accrédité, et d'arbitrer rapidement entre deux options de stackup à partir de mesures réelles plutôt que de simulations seules.

Contraintes de routage PCB DDR4 vs DDR5 Comparaison des contraintes de routage : appairage intra-byte, budget de skew, nombre de couches, matériau et nécessité d'égalisation pour les bus DDR4 à 3200 MT/s et DDR5 à 6400 MT/s. Budget de routage : DDR4-3200 vs DDR5-6400 Plus le débit double, plus le budget temporel est divisé par deux DDR4-3200 (1,6 GHz) UI = 625 ps - topologie fly-by Appairage DQ intra-byte +/- 25 mils Skew DQS-DQ +/- 2 ns Couches PCB typiques 6 couches Matériau FR-4 standard Égalisation facultative Marge oeil (gabarit) confortable routage maîtrisé par le designer expérimenté DDR5-6400 (3,2 GHz) UI = 312 ps - DFE/CTLE actifs Appairage DQ intra-byte +/- 10 mils Skew DQS-DQ +/- 0,4 ns Couches PCB typiques 8 à 12 couches Matériau low-loss (Megtron) Égalisation obligatoire Marge oeil (gabarit) très serrée simulation SI/PI obligatoire avant gravure Source : JEDEC JESD79-4 / JESD79-5, IPC-2221, retour terrain AESTECHNO
Figure 4 — Contraintes de routage : le passage DDR4 vers DDR5 divise par cinq la tolérance d'appairage intra-byte, par cinq le budget de skew DQS-DQ, et impose des matériaux low-loss et de l'égalisation active la ou la DDR4 acceptait du FR-4 standard sans DFE.

Dans notre lab, nous réalisons des audits d'intégrité par diagramme de l'œil sur bus mémoire clients, oscilloscopes > 16 GHz. Contrairement à l'idée qu'on peut « ajouter une simulation » après le layout, une DDR5 se conçoit en amont : matériau, stackup et topologie fly-by se décident avant la première piste.

Pourquoi Choisir AESTECHNO pour votre Design Mémoire ?

  • 10+ ans d'expertise en conception DDR3/DDR4/DDR5/LPDDR
  • 100% de réussite aux certifications CE/FCC
  • 65 projets réalisés depuis 2022
  • Simulations SI/PI systématiques sur projets haute vitesse
  • Bureau d'études français basé à Montpellier

Article rédigé par Hugues Orgitello, ingénieur en conception électronique et fondateur d'AESTECHNO. Profil LinkedIn.

Quand choisir DDR4 et quand adopter DDR5 ?

Un choix de génération mémoire est un arbitrage projet qui dépend de quatre critères : performance requise, budget, durée de vie du produit et maturité de l'écosystème. La DDR4 reste pertinente pour les projets à budget contraint ou sans besoin de bande passante extrême ; la DDR5 s'impose pour l'IA, l'edge computing et les produits à cycle de vie long.

Si votre produit n'exige pas de performances extrêmes et reste limité par le budget ou la consommation, la DDR4 reste une option viable. Pour les applications avancées, communication haute vitesse, IA embarquée, vision industrielle, systèmes nécessitant à la fois bande passante élevée et basse consommation, la DDR5 devient la norme.

Notre recommandation pratique

Une recommandation pratique est une règle d'arbitrage issue du terrain, validée sur des projets concrets. Le passage de la DDR4 à la DDR5 marque une évolution structurelle du marché mémoire. Avec une capacité accrue, des débits plus élevés et une gestion énergétique plus fine (PMIC on-module, ECC on-die), la DDR5 offre une base saine pour les applications de nouvelle génération.

Notre conseil : si votre produit a une durée de vie prévue supérieure à 5 ans, privilégiez DDR5 dès maintenant. Le surcoût initial (de l'ordre de 30 à 50% selon les capacités) sera compensé par la disponibilité à long terme des composants et les performances accrues. Pour les projets à cycle court ou budget contraint, la DDR4 reste un excellent choix avec une chaîne d'approvisionnement mature.

Pour les applications embarquées compactes, la LPDDR4 reste une alternative pertinente grâce à sa faible consommation. Les plateformes IA comme les processeurs NVIDIA Jetson illustrent comment le choix mémoire s'intègre dans une architecture globale. Le routage DDR s'inscrit dans les bonnes pratiques du design high-speed, et l'interface mémoire travaille souvent en tandem avec des bus rapides comme le PCI Express pour maximiser la bande passante système.

DDR4 ou DDR5 : impact sur votre roadmap produit

Le choix entre DDR4 et DDR5 dépasse la question technique : c'est une décision stratégique qui impacte la roadmap produit, le positionnement concurrentiel et la structure de coûts sur plusieurs années. Notre rôle est d'analyser l'ensemble des facteurs, pas seulement les performances brutes.

Timing de migration : ne pas partir trop tôt ni trop tard

Nous avons constaté que le timing de migration vers DDR5 dépend fortement du secteur. Pour les applications industrielles à cycle long (7-10 ans de vie produit), adopter DDR5 dès maintenant sécurise la disponibilité composants sur toute la durée de vie. Pour les produits à cycle court (2-3 ans), rester en DDR4 permet de bénéficier d'une chaîne d'approvisionnement mature et de coûts maîtrisés. L'erreur classique est de choisir DDR5 pour ses performances sans évaluer la maturité de l'écosystème (SoC compatibles, outils de simulation, retours d'expérience industriels).

Coût total de possession

Le surcoût initial de la DDR5 par rapport à la DDR4 ne reflète qu'une partie de l'équation. Chez AESTECHNO, nous analysons le coût total : composants mémoire, complexité du PCB (nombre de couches, matériaux), temps de développement et risques de redesign. Dans certains cas, la DDR5 permet de réduire le nombre de canaux mémoire grâce à sa bande passante supérieure, ce qui simplifie le routage et peut compenser le surcoût composants.

Retour terrain : pièges DDR récurrents

Sur un projet client d'audit d'intégrité de signal, contrairement à l'hypothèse initiale qui suspectait le SoC, nous avons constaté que l'échec du bus DDR4 provenait d'un déséquilibre d'impédance sur les paires DQ causé par un via de transition non optimisé. Dans notre pratique, 3 causes reviennent sur les projets DDR qui échouent au bring-up ou en CEM. Un stackup sous-dimensionné à 6 couches là où 8 s'imposent dégrade les marges de timing. Un plan de masse interrompu sous les traces DQ crée 8 à 12 dB de dépassement en émissions rayonnées autour de 800 MHz. Des longueurs intra-byte non appairées au-delà de 5 mils produisent des diagrammes de l'œil ouverts à moins de 60% du gabarit attendu. Le bon matériau PCB (Tg, Dk, Df) se décide avant la première piste.

Positionnement concurrentiel

Pour les marchés où la performance est un argument de vente (IA embarquée, traitement vidéo, edge computing), adopter DDR5 envoie un signal fort au marché. Les plateformes comme NVIDIA Jetson migrent progressivement vers DDR5/LPDDR5, et aligner votre roadmap mémoire sur celle de vos fournisseurs de SoC évite les impasses technologiques. Pour les marchés sensibles au coût (IoT industriel, capteurs), la DDR4 reste un choix parfaitement défendable.

En résumé : ce qu'il faut retenir

En résumé, la DDR5 est une évolution majeure du standard DDR : elle double le débit de la DDR4 (3200-6400 MT/s contre 1600-3200 MT/s), réduit la tension à 1,1 V (contre 1,2 V), intègre un PMIC on-module et un ECC on-die, et segmente la mémoire en deux canaux indépendants de 32 bits. La DDR4 (JESD79-4) conserve un avantage sur le coût, la maturité écosystème et la simplicité de routage. Côté embarqué basse consommation, LPDDR4 (JESD209-4, 4266 MT/s à 1,1 V) et LPDDR5 (JESD209-5, 6400 MT/s à 1,05 V) couvrent les besoins mobiles et IoT.

Points clés à retenir :

  • Produit à cycle long (>5 ans), privilégier DDR5 pour sécuriser la disponibilité composants et l'alignement roadmap SoC.
  • Produit à cycle court / budget contraint, DDR4 reste parfaitement défendable, avec une chaîne d'approvisionnement mature.
  • Applications IA / edge / vision, DDR5 s'impose par la bande passante, avec des plateformes comme NVIDIA Jetson migrant vers LPDDR5.
  • Routage DDR5, 8-10 couches, matériaux low-loss, simulation SI/PI obligatoire, validation par diagramme de l'œil.
  • LPDDR4/5, trajectoire parallèle pour l'embarqué basse consommation (Jetson Orin NX en LPDDR4x, Orin NX Super et SoCs récents en LPDDR5x).

Vous avez un projet de produit électronique haute performance ?

Contactez-nous pour une étude de faisabilité gratuite ou un audit technique de votre concept.

Projet Mémoire Haute Vitesse ? Expertise AESTECHNO

Vous développez un système nécessitant DDR4/DDR5 ou LPDDR ? Nos experts vous accompagnent :

  • Stack-up PCB optimisé pour DDR haute fréquence
  • Routage groupes DQ/DQS et simulation intégrité signal
  • Choix composants et qualification industrielle
  • Certification CEM et tests conformité

Audit gratuit 30 min

FAQ : DDR4 vs DDR5

Quels sont les avantages principaux de DDR5 par rapport à DDR4 ?
DDR5 offre : débits 2x supérieurs (4800-6400 MT/s vs 2133-3200 MT/s pour DDR4), capacité par module augmentée (jusqu’à 512 Go vs 64 Go max DDR4), efficacité énergétique améliorée (1,1V vs 1,2V), gestion de l’alimentation on-die (PMIC intégré), correction d’erreurs on-die (ECC). Idéal pour : datacenters, IA/ML, gaming haute performance, applications nécessitant bande passante mémoire élevée (>50 Go/s).

Peut-on remplacer de la DDR4 par de la DDR5 sur une carte existante ?
Non, elles sont physiquement et électriquement incompatibles. DDR5 utilise : connecteur différent (encoche déplacée), alimentation séparée (PMIC on-die nécessite VDD, VDDQ, VPP distincts), signalisation différente (32 bits par canal vs 64 bits pour DDR4), protocole modifié. Migration DDR4→DDR5 nécessite : nouveau SoC/CPU compatible DDR5, re-conception complète du PCB (routage, alimentation, stack-up). C’est un changement de plateforme, pas un simple upgrade.

DDR5 est-elle plus difficile à router que DDR4 ?
Oui, significativement. DDR5 augmente les contraintes : fréquences jusqu’à 6400 MT/s (vs 3200 MT/s DDR4) = marges timing réduites, exigences d’intégrité de puissance (PI) renforcées (PMIC exige découplage précis), sensibilité accrue au bruit, simulations obligatoires (SI/PI). Avantage : architecture 2×32 bits au lieu de 1×64 bits réduit le nombre de pistes à router simultanément. Recommandé : stack-up 8-10 couches minimum, matériaux low-loss, validation par eye diagrams.

Quand faut-il migrer de DDR4 vers DDR5 ?
Migrez vers DDR5 si : bande passante mémoire limitante (applications IA, traitement vidéo 8K, simulations), besoins en capacité >128 Go par système, durée de vie produit >5 ans (DDR5 deviendra standard), processeurs récents (Intel 12e gen+, AMD Zen 4+) imposent DDR5. Restez DDR4 si : performance actuelle suffisante, contraintes budgétaires strictes (DDR5 coûte 1,5-2x plus cher), maturité industrielle prioritaire (DDR4 mieux maîtrisée, chaîne d’approvisionnement stable).

Quelle est la consommation énergétique DDR4 vs DDR5 à performance équivalente ?
DDR5 consomme 10-20% moins que DDR4 à performance équivalente grâce à : tension réduite (1,1V vs 1,2V), gestion PMIC on-die optimisée, modes d’économie d’énergie améliorés. Exemple : 32 Go DDR4-3200 consomme ~3-4W, DDR5-4800 (50% plus rapide) consomme ~3,5-4,5W. Pour datacenters avec milliers de serveurs, DDR5 réduit significativement la facture énergétique (TCO inférieur sur 3-5 ans malgré coût initial supérieur).
