Industrialisation électronique — DFM, DFA, DFT et passage en série

Industrialiser un produit électronique, du prototype validé à la production série

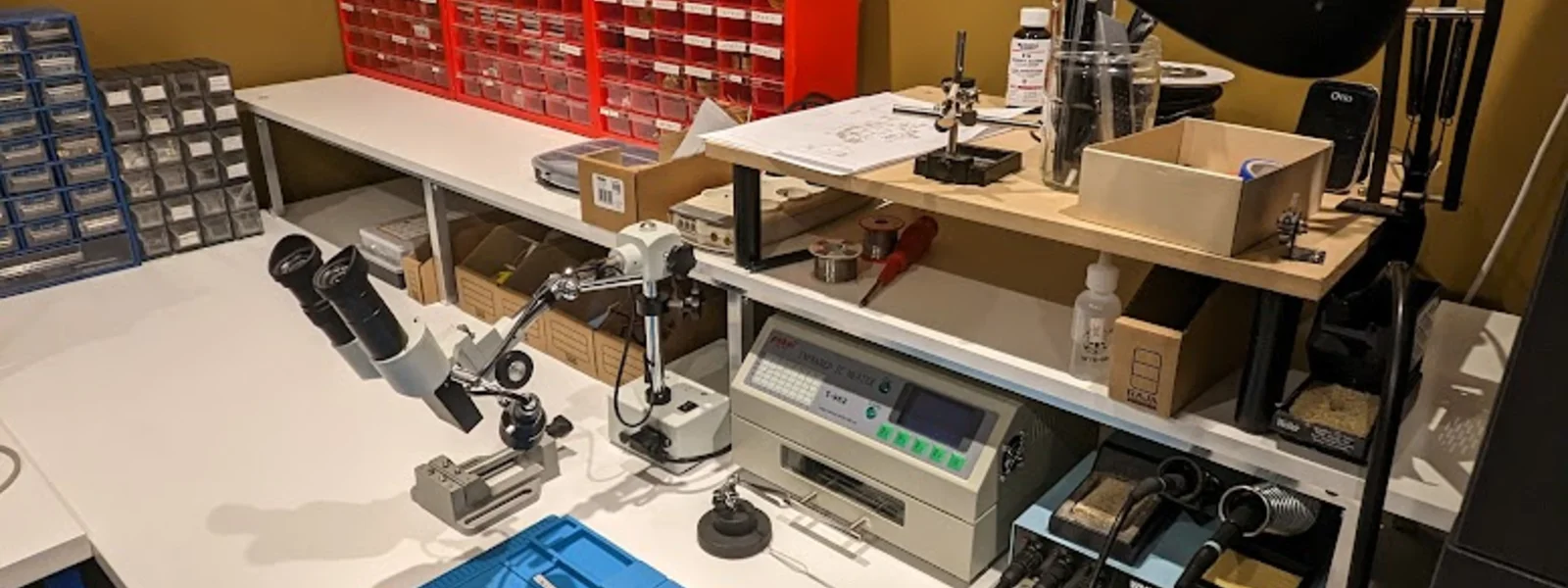

Chez AESTECHNO, bureau d’études électronique basé à Montpellier, nous prenons en charge l’industrialisation électronique : DFM, DFA, DFT, bancs de test ICT et fonctionnels, dossier PPAP, transfert usine en Europe ou en Asie. Notre signature technique : un design produit qui est déjà le design de production — conforme IPC, pré-qualifié CEM, prêt à fabriquer à grande échelle dès la sortie du routage.

Pourquoi anticiper l’industrialisation dès la conception ?

La plupart des projets électroniques échouent au moment du passage en série : tombstoning sur composants mal orientés, rendements sous 90 %, têtes de charge IPC non documentées, ou transfert d’usine impossible parce que les fichiers de fabrication n’existent pas au format demandé par le CM. Dans notre pratique, nous avons constaté que ces problèmes disparaissent quand la DFM démarre pendant le routage, pas après la validation EVT.

Contrairement à l’approche classique où l’industrialisation est sous-traitée à un CM après la livraison du design, notre équipe intègre dès la première révision PCB les contraintes d’assemblage, de test et de sourcing. Résultat concret : 1 à 2 respins avant la série au lieu de 3 à 5 dans la pratique courante, et un dossier de fabrication qui peut partir en appel d’offre usine dès la fin du DVT.

Notre méthode d’industrialisation électronique

Nous couvrons la chaîne complète de l’industrialisation : DFM (Design For Manufacturing), DFA (Design For Assembly), DFT (Design For Test), dossier fabricant, bancs de test, PPAP (Production Part Approval Process) et transfert vers l’usine partenaire. Chaque étape produit un livrable vérifiable aligné sur les standards IPC.

• DFM — vérification des règles fabricant (annular rings, clearances, impédances contrôlées), stackup validé par le PCB maker, matériau choisi pour disponibilité série (FR-4, High-Tg, Isola, Rogers selon le projet)
• DFA — espacement des composants, orientation uniforme pour la pose, empreintes IPC-7351 standard, zones de maintien pour testeurs à pointes, tropicalisation compatible assemblage
• DFT — points de test accessibles, couverture ICT > 95 %, boundary scan JTAG sur FPGA/SoC, banc fonctionnel avec stimuli automatisés, traçabilité par QR code sérialisé
• Dossier fabricant — Gerber X2 ou ODB++, drill files, BOM structurée avec alternatives, pick & place centroid, notes process plomb-free conformes IPC-J-STD-001
• PPAP — plan de contrôle, FAI (First Article Inspection), AMDEC process, capabilité Cpk mesurée sur présérie, rapport aligné sur les exigences automotive ou médical selon le secteur

Pour les projets complexes, nous pilotons également la transition du prototype EVT → pilote DVT → production PVT avec des jalons mesurables. Notre expérience couvre l’accompagnement de clients sur l’industrialisation de produits intégrant un ASIC haute puissance dédié à l’IA, des cartes DDR+FPGA multicouches, des PCB jusqu’à 28 couches avec micro-vias laser, et des designs flex-rigide.

IPC-A-610 Classe 2 vs Classe 3 : quel niveau viser ?

Le choix entre IPC-A-610 Classe 2 et Classe 3 structure la totalité du dossier d’industrialisation : critères d’inspection, tolérances de soudure, exigences sur le nettoyage, coût d’assemblage et rebut admissible. Voici l’arbitrage que nous pratiquons avec nos clients.

Pour la majorité des produits industriels connectés, la Classe 2 suffit. Nous basculons en Classe 3 quand le secteur l’impose (médical, aéronautique) ou quand la contrainte mission critique le justifie — jamais par défaut, car le surcoût série est tangible.

Notre méthodologie EVT → DVT → PVT

L’industrialisation suit chez nous le même cadre de jalons que le développement hardware, avec des livrables industriels spécifiques à chaque phase. Chaque jalon produit un rapport de tests documenté et une décision formelle de passage au suivant.

1. EVT (Engineering Validation Test) — 5 à 10 prototypes assemblés, validation fonctionnelle, mesures SI/PI sur bus critiques, pré-compliance CEM, itération schématique autorisée
2. DVT (Design Validation Test) — 20 à 50 pièces pilote, dossier de fabrication figé, tests environnementaux (thermique, vibrations, ESD), rapport IPC-A-610 sur présérie, banc de test formalisé
3. PVT (Production Validation Test) — 100 à 500 pièces sur ligne finale, capabilité Cpk mesurée, validation du banc de test en cadence, FAI (First Article Inspection) signée, rapport PPAP
4. Transfert usine — appel d’offre assemblage, qualification du CM retenu, run pilote 1 000 pièces, transfert bancs de test, formation opérateurs
5. Ramp-up série — montée en cadence progressive, suivi yield hebdomadaire (cible > 99 %), boucle retour qualité, gestion RMA, mitigation pénuries composants

Conformité CRA et sourcing EU vs Asie

Depuis 2026, l’industrialisation d’un produit avec éléments numériques ne se résume plus à la mise en production : elle doit intégrer les exigences du Cyber Resilience Act (règlement UE 2024/2847). Le SBOM figure désormais dans le dossier industriel, les chaînes de signature firmware sont auditées au titre de la sécurité de la supply chain, et le reporting de vulnérabilités sous 24h devient contraignant au 11 septembre 2026.

Concrètement, nos dossiers d’industrialisation intègrent : traçabilité composant par numéro de lot, signature firmware avec HSM usine, politique de mise à jour OTA signée, et document de divulgation (security.txt) aligné sur les exigences CRA. Pour approfondir, consultez notre comparatif sous-traitance Chine vs France et notre guide de conformité CRA.

FAQ — Industrialisation électronique

Quel est le MOQ pour lancer une série électronique ?
Les MOQ (Minimum Order Quantity) dépendent du CM et du pays. En France ou en Europe, nous travaillons typiquement à partir de 100 à 500 pièces pour une pré-série, 1 000 à 5 000 en série stable. En Asie, les MOQ descendent rarement sous 1 000 pièces en dessous d’une relation établie. Le MOQ n’est pas seulement une contrainte volumétrique : il impacte aussi la négociation BOM, les remises composants distributeur et la rentabilité du banc de test amorti.

Quel yield visez-vous en production série ?
Notre cible sur la PVT est un yield > 99 % en fin de ligne après banc de test fonctionnel. Sur un EVT, un yield de 80 à 90 % est attendu — l’écart se ferme par les itérations DFM successives. Un yield bloqué sous 95 % en DVT signale en général un défaut de DFA (empreinte, stencil, thermal relief) ou de DFT (couverture insuffisante) que nous corrigeons avant le PVT.

Faut-il fabriquer en France, en Europe ou en Asie ?
Le choix dépend du volume, de l’IP sensibilité, de la réactivité attendue et du TCO. La France et l’Europe offrent une réactivité forte (transit 3 à 5 jours), une conformité CRA et RGPD native, et une protection IP supérieure. L’Asie reste compétitive sur très gros volumes (> 10 000 pièces/an), au prix d’un transit de 4 à 8 semaines et d’une exposition IP accrue. Nous accompagnons le choix et pilotons le transfert quel que soit le pays retenu.

Quelle différence entre FAI et PPAP ?
La FAI (First Article Inspection) valide qu’une première pièce issue de la ligne définitive est conforme au dossier de fabrication. Le PPAP est un dossier complet (18 éléments typiquement : AMDEC, plan de contrôle, capabilité, MSA, échantillons) qui prouve que le process est capable de produire la pièce en série dans les tolérances. Le PPAP s’applique surtout dans l’automobile et le médical, la FAI est demandée dans l’industriel standard.

Pouvez-vous reprendre un design existant pour l’industrialiser ?
Oui. Nous auditons le design (schématique, PCB, firmware), identifions les points bloquants pour la série (composants obsolètes, empreintes non standard, absence de points de test, CEM non validée), et proposons un plan de remédiation. Notre expérience inclut des redesigns complets imposés par une pénurie composant sans alternative pin-compatible — ce genre de situation est plus fréquent depuis 2021 qu’avant.

En résumé

Industrialiser un produit électronique n’est pas une étape que l’on greffe après la conception : c’est une contrainte structurante qui détermine la rentabilité série, le TCO sur 5 ans et la capacité à tenir les volumes commandés. En intégrant DFM, DFA, DFT et standards IPC dès la première itération de routage, nous livrons des designs qui passent en série sans phase de rework industrialisation coûteuse.

Si vous préparez le passage en série d’un produit électronique ou si vous cherchez un partenaire capable d’auditer un design existant avant transfert usine, parlons de votre projet.
