Protocoles vidéo industriels : HDMI, SDI, CoaXPress, GigE Vision

HDMI 2.1 (48 Gbps), DisplayPort 2.1 UHBR20 (80 Gbps), CoaXPress CXP-12 (12,5 Gbps/lane), GigE Vision et MIPI CSI-2 (4,5 Gbps/lane) sont les protocoles vidéo industriels qui gouvernent coût BOM, distance câble, latence et certification. Acronymes clés : High-Definition Multimédia Interface (HDMI), Serial Digital Interface (SDI), Mobile Industry Processor Interface (MIPI), Camera Serial Interface 2 (CSI-2), Display Serial Interface (DSI), Vidéo Electronics Standards Association (VESA).

Chez AESTECHNO, bureau d'études basé à Montpellier, nous concevons depuis plus de 10 ans des cartes électroniques intégrant ces interfaces pour la vision industrielle, l'imagerie médicale et le broadcast.

Sommaire

• HDMI 2.0 / 2.1 : standard grand public pour l'affichage industriel
• SDI (HD-SDI, 3G-SDI, 12G-SDI) : robustesse broadcast
• Camera Link / Camera Link HS : vision industrielle historique
• CoaXPress CXP-6 / CXP-12 : haute cadence
• GigE Vision / 10GigE / 25GigE : vision sur IP
• MIPI CSI-2 / DSI : vidéo embarquée SoC
• Pourquoi DisplayPort 2.1 reste sous-utilisé dans l'industrie ?
• Tableau comparatif : matrice de décision
• Guide de décision
• En résumé

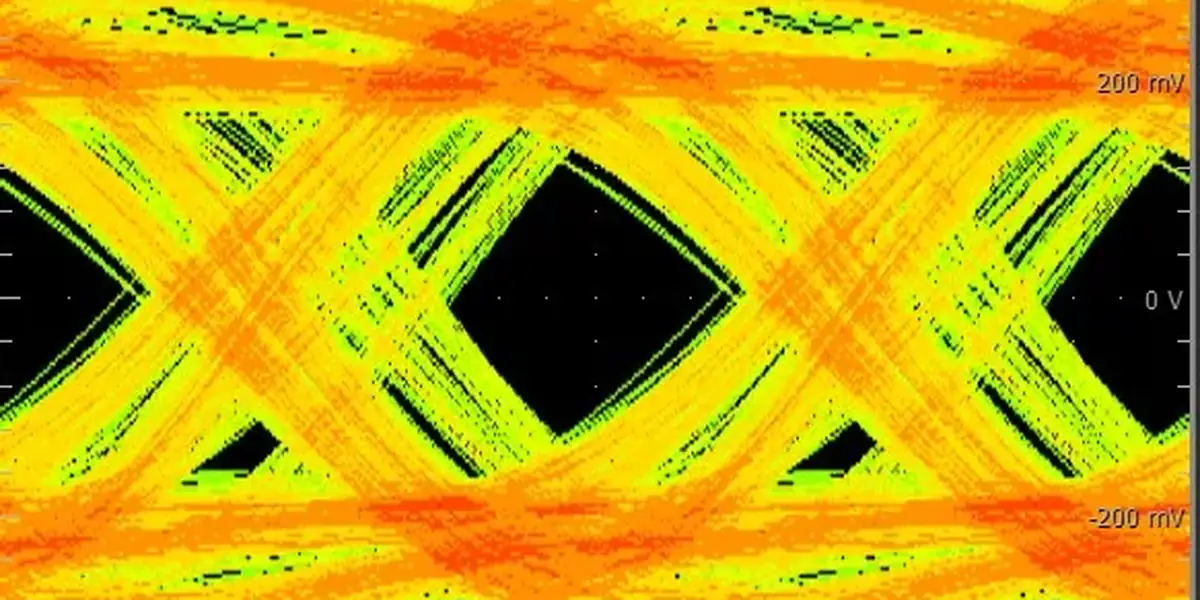

Acheminer un flux 4K, voire 8K, d'un capteur vers un processeur puis vers un écran ou un réseau est une décision d'architecture qui engage toute la chaîne. Choisir le mauvais protocole, c'est s'engager dans un redesign coûteux. Ce guide compare les principaux protocoles vidéo numériques utilisés dans l'industrie : HDMI, DisplayPort, SDI, Camera Link, CoaXPress, GigE Vision et MIPI CSI-2, avec bande passante, distance, latence et arbitrages concrets. Le routage de ces interfaces multi-Gbps exige une maîtrise d'intégrité du signal que nous abordons dans notre guide high-speed.

HDMI 2.0 / 2.1 : le standard grand public qui s'invite dans l'industrie

L'interface HDMI (High-Definition Multimédia Interface) est le protocole vidéo le plus répandu au monde, présent sur des milliards d'écrans, moniteurs et équipements audiovisuels. Les versions 2.0 et 2.1, spécifiées par le HDMI Forum et documentées sur Wikipedia HDMI, offrent des capacités suffisantes pour de nombreuses applications industrielles d'affichage. Spécifiquement, selon Hdmi Forum dans sa version 2.1 (voir hdmi.org), la bande passante passe de 18 Gbps (HDMI 2.0, 3×6 Gbps TMDS) à 48 Gbps (HDMI 2.1, FRL 12 Gbps × 4), ouvrant le 8K à 60 Hz.

Caractéristiques techniques

• HDMI 2.0 : 4K à 60 Hz, bande passante 18 Gbps (3 × 6 Gbps par paire TMDS), impédance différentielle 100 Ω ±15%, encodage TMDS 8b/10b
• HDMI 2.1 : 8K à 60 Hz ou 4K à 120 Hz, bande passante 48 Gbps (4 × 12 Gbps), encodage FRL (Fixed Rate Link) 16b/18b
• Audio embarqué : jusqu'à 32 canaux audio intégrés dans le flux vidéo, latence audio-vidéo < 20 ms
• IP cores FPGA : disponibles chez Xilinx (AMD) et Lattice pour l'intégration sur cartes FPGA sur mesure

Avantages

• Ubiquité : connecteurs et câbles économiques, écosystème d'écrans immense
• Audio intégré : pas besoin de câble audio séparé
• Facilité d'intégration : large choix de transceivers et de convertisseurs disponibles

Limites pour l'industrie

• Distance limitée : 15 m maximum sans câble actif ou extender
• Connecteur non verrouillable : le connecteur HDMI standard n'est pas conçu pour les environnements soumis à des vibrations
• Licence HDCP : la gestion du HDCP (protection de contenu) ajoute de la complexité et des coûts de licence
• Pas de trigger ni GPIO : inadapté pour la vision industrielle nécessitant une synchronisation caméra-traitement

Cas d'usage industriels

L'HDMI reste le choix logique pour les interfaces homme-machine (IHM), les moniteurs médicaux de visualisation, les lecteurs multimédia embarqués et les affichages de contrôle. Sur un projet récent, nous avons conçu des cartes sur mesure intégrant des transceivers HDMI pour des systèmes d'affichage industriels nécessitant une sortie vidéo haute définition fiable ; dans notre lab, nous avons mesuré la qualité du lien TMDS et validé la conformité HDMI 2.0 sur 15 m de câble passif.

SDI (HD-SDI / 3G-SDI / 12G-SDI) : la robustesse broadcast au service de l'industrie

Le SDI (Serial Digital Interface), normalisé selon la SMPTE (SMPTE ST 292 / ST 424 / ST 2082), référencé par la IEC pour certains profils industriels et documenté sur Wikipedia SDI, est le protocole historique du broadcast et de la production professionnelle. Conçu pour la fiabilité en environnement de production live, il offre des distances de câble inégalées sur coaxial 75 Ω avec des connecteurs BNC verrouillables, des caractéristiques qui le rendent très pertinent pour les applications industrielles exigeantes. Selon Smpte, les révisions ST 2082-1 (12G-SDI) et ST 2082-10/11 (encapsulation UHD) gouvernent l'usage actuel.

Déclinaisons et bande passante

• HD-SDI : 1080p, 1,485 Gbps (SMPTE ST 292), adapté à la surveillance et l'imagerie standard
• 3G-SDI : 1080p60, 2,97 Gbps (SMPTE ST 424), production broadcast courante
• 6G-SDI : 4K à 30 Hz, 5,94 Gbps, transition vers la UHD
• 12G-SDI : 4K à 60 Hz, 11,88 Gbps sur un seul câble coaxial, SMPTE ST 2082, standard broadcast actuel
• Composants clés : transceivers Semtech GS12xxx, Microchip VSCxxxx
• Return loss câble : > 15 dB jusqu'à 6 GHz pour tenir la spécification 12G-SDI

Avantages

• Distance câble : 100 m et plus sur coaxial sans équipement actif
• Connecteur BNC verrouillable : résistant aux vibrations et aux déconnexions accidentelles
• Fiabilité éprouvée : des décennies d'utilisation en production live
• Pas de licence : pas de redevance HDCP ni de contrainte DRM
• Genlock et timecode : synchronisation précise multi-sources

Limites

• Câbles coaxiaux volumineux : plus encombrants que des câbles Ethernet ou HDMI
• Transceivers coûteux : les composants 12G-SDI restent nettement plus onéreux que ceux de l'HDMI
• Point à point : pas de topologie réseau native, chaque liaison nécessite un câble dédié

Cas d'usage industriels

Le SDI excelle dans les applications de broadcast live, production de studio, imagerie médicale en bloc opératoire, stades et installations de défense. Dès qu'une distance de câble supérieure à 15 m est nécessaire avec un flux non compressé et une fiabilité absolue, le SDI est le choix naturel.

Camera Link / Camera Link HS : le standard historique de la vision industrielle

Camera Link est le premier protocole spécifiquement conçu pour la vision industrielle. Développé par l'AIA (Automated Imaging Association), il intègre nativement les mécanismes de synchronisation et de contrôle indispensables aux systèmes d'inspection automatisée : trigger matériel, GPIO, et alimentation par le câble.

Caractéristiques techniques

• Camera Link (classique) : jusqu'à 850 Mo/s, signaux LVDS parallèles 3,125 Gbps/paire sur impédance 100 Ω ±10%, câble de 10 m maximum. Pour mieux comprendre les signaux LVDS et le format OpenLDI, consultez notre article dédié.
• Camera Link HS (CLHS) : jusqu'à 16 Gbps, fibre optique ou cuivre, 300 m et plus
• Trigger et GPIO intégrés : jitter trigger < 1 µs, synchronisation déterministe caméra-acquisition
• Alimentation par le câble (PoCL) : 4 W max, simplifie le câblage en environnement contraint

Avantages

• Conçu pour la vision : trigger, GPIO, et alimentation natifs dans le protocole
• Écosystème frame grabber : large choix de cartes d'acquisition compatibles
• Latence déterministe : temps de transfert garanti et prévisible

Limites

• Frame grabbers coûteux : nécessite une carte d'acquisition dédiée côté PC
• Câbles propriétaires : connecteurs et câbles spécifiques, non standards
• Technologie en déclin : progressivement remplacée par CoaXPress et GigE Vision pour les nouvelles conceptions

Cas d'usage industriels

Camera Link reste présent dans les installations existantes d'inspection de semi-conducteurs, contrôle optique automatisé (AOI) de PCB et tri haute cadence. Pour les nouvelles conceptions, nous recommandons toutefois de considérer CoaXPress ou GigE Vision, qui offrent des performances supérieures avec un écosystème plus moderne.

CoaXPress CXP-6 / CXP-12 : la nouvelle génération pour la vision haute cadence

CoaXPress, standardisé par la JIIA (standard CXP-003), est le protocole de vision industrielle le plus avancé en bande passante. Conçu pour les caméras haute vitesse et les systèmes d'inspection exigeants, il combine sur un seul câble coaxial 75 Ω la transmission de données très haut débit, l'alimentation, le trigger et le contrôle GPIO, une intégration qui simplifie radicalement le câblage. Selon Jiia dans la spécification CXP-12 (voir jiia.org), chaque lane atteint 12,5 Gbps, avec un canal retour uplink à 20,83 Mbps pour le trigger.

Définition courte. CoaXPress est un protocole point-à-point sur coaxial 75 Ω. Il transporte vidéo, PoCXP, trigger et GPIO. Comme le souligne Euresys dans ses notes d'application frame grabber, l'implémentation réclame un IP core FPGA côté hôte (par exemple Xilinx XCKU060 ou Intel Agilex AGF014).

Caractéristiques techniques

• CXP-6 : 6,25 Gbps par lane, jusqu'à 4 lanes = 25 Gbps agrégés
• CXP-12 : 12,5 Gbps par lane, jusqu'à 4 lanes = 50 Gbps agrégés
• Distance : 40 m en CXP-12, jusqu'à 100 m en CXP-6 sur câble Belden 1694A
• Alimentation : 13 W à 24 V DC par câble coaxial (Power over CoaXPress)
• Canal retour (uplink) : 20,83 Mbps pour trigger et contrôle caméra, latence < 200 µs
• Composants clés : transceivers Molex/IIMC, frame grabbers à base de FPGA

Avantages

• Bande passante exceptionnelle : 50 Gbps en configuration 4 lanes, suffisant pour du 4K à plus de 300 fps
• Câble unique : données + alimentation + trigger + GPIO sur un seul coaxial
• Hot-pluggable : connexion et déconnexion sans redémarrage du système
• Conçu pour les caméras haute vitesse : latence très faible et synchronisation déterministe

Limites

• Frame grabber ou IP FPGA requis : nécessite un matériel d'acquisition spécifique, souvent implémenté sur FPGA
• Écosystème caméra plus restreint : moins de caméras disponibles que pour GigE Vision
• Coût d'entrée : frame grabbers et câbles plus onéreux que pour les solutions Ethernet

Cas d'usage industriels

CoaXPress CXP-12 est le protocole de référence pour l'inspection haute cadence, le scanning 3D, l'inspection de wafers semiconducteurs et toute application nécessitant une bande passante maximale avec une latence minimale. C'est le successeur naturel de Camera Link pour les systèmes de vision de dernière génération.

GigE Vision / 10GigE / 25GigE : la vision industrielle sur infrastructure IP

GigE Vision est le protocole de vision industrielle le plus déployé au monde, spécifié par la norme AIA GigE Vision. Basé sur l'Ethernet standard (IEEE 802.3), il tire parti de l'infrastructure réseau existante pour connecter des caméras industrielles sans matériel d'acquisition dédié. Les déclinaisons 10GigE et 25GigE répondent aux besoins croissants de bande passante tout en conservant la simplicité de l'écosystème Ethernet.

Définition courte. GigE Vision encapsulé la vidéo dans des paquets UDP Ethernet. La synchronisation s'appuie sur PTP IEEE 1588. Selon Aia dans la révision GigE Vision 3.0, le multi-tap et le multi-cast sont natifs. D'après Intel dans ses notes Ethernet Controller i210, les NIC déchargent DMA et checksum.

Caractéristiques techniques

• GigE Vision : 1 Gbps, 100 m sur cuivre standard Cat5e/Cat6, impédance 100 Ω ±15%
• 10GigE : 10 Gbps, insertion loss < 6 dB à 2,5 GHz (Nyquist) par canal, infrastructure Ethernet standard (Cat6a cuivre ou fibre)
• 25GigE : 25 Gbps, Ethernet data center (SFP28, fibre)
• PoE (Power over Ethernet) : jusqu'à 25,5 W (PoE+ 802.3at), 71 W en PoE++ 802.3bt type 4
• Synchronisation : IEEE 1588 PTPv2, précision typique < 1 µs entre caméras synchronisées

Avantages

• Distance : 100 m sur cuivre, plusieurs kilomètres sur fibre optique
• Infrastructure standard : câbles, switches, et cartes réseau Ethernet du commerce
• Multi-caméras : topologie réseau native, connexion de dizaines de caméras sur un switch
• Pas de frame grabber : réception directe par la carte réseau du PC ou du serveur
• PoE : alimentation et données sur un seul câble

Limites

• Latence plus élevée : la pile réseau Ethernet introduit une latence supérieure à CoaXPress ou Camera Link
• Charge CPU : le traitement des paquets Ethernet consomme des ressources processeur
• Jitter : la gigue réseau peut poser problème pour les applications de synchronisation ultra-précise
• Trigger logiciel : pas de trigger matériel natif comme CoaXPress, la synchronisation repose sur des mécanismes logiciels (IEEE 1588 PTP)

Cas d'usage industriels

GigE Vision est le choix par défaut pour les systèmes multi-caméras en usine, la logistique, l'agriculture de précision et la vision industrielle généraliste. La variante 10GigE permet de couvrir les besoins en 4K tout en conservant la flexibilité de l'infrastructure Ethernet. Pour le traitement de ces flux sur des plateformes embarquées, les processeurs Jetson de NVIDIA offrent une solution performante.

MIPI CSI-2 / DSI : la vidéo embarquée pour les plateformes SoC

Les interfaces MIPI CSI-2 (caméra vers SoC) et DSI (SoC vers écran), spécifiées par la MIPI Alliance, sont les standards de facto pour la vidéo embarquée sur les plateformes mobiles et les SoC industriels. Précisément, selon Mipi Alliance dans la spécification D-PHY v2.5, chaque lane atteint 4,5 Gbps, soit 18 Gbps agrégés sur 4 lanes ; en C-PHY v2.0, le codage 3 fils pousse à 5,71 Gsym/s par trio (≈ 13 Gbps utiles). Présentes nativement sur tous les processeurs d'application modernes, ces interfaces offrent un rapport performance/consommation inégalé pour les systèmes compacts.

Caractéristiques techniques

• CSI-2 D-PHY v2.5 : jusqu'à 4,5 Gbps/lane, jusqu'à 4 lanes = 18 Gbps agrégés, impédance différentielle 100 Ω ±10%
• CSI-2 C-PHY v2.0 : codage 3 fils par lane, 5,71 Gsym/s soit ~13 Gbps utiles par trio
• DSI : interface SoC → écran, mêmes PHY D-PHY/C-PHY
• Tension signalisation D-PHY LP : 1,2 V ; HS : 200 mV différentiel, d'où la faible consommation
• Écosystème : NVIDIA Jetson, NXP i.MX8, Qualcomm, Rockchip, Raspberry Pi CM4/CM5

Avantages

• Natif sur tous les SoC : aucun composant externe nécessaire pour l'interface
• Très faible consommation : idéal pour les systèmes alimentés par batterie
• Coût minimal : pas de connecteur coûteux ni de câble spécifique
• Latence très faible : liaison directe capteur-processeur sans pile protocolaire complexe

Limites

• Distance très courte : 15 cm en piste PCB, 30 cm maximum en nappe FPC
• Pas de standard câble long : inadapté pour les liaisons déportées sans sérialiseur/désérialiseur externe
• Non industriel : connecteurs FPC fragiles, pas de verrouillage, pas de blindage

Cas d'usage industriels

MIPI CSI-2 est le standard pour la vision embarquée sur plateformes System-on-Chip (SoC) : NVIDIA Jetson, NXP i.MX8, systèmes compacts. D'après la spécification MIPI CSI-2 officielle de la MIPI Alliance, cette interface supporte des débits jusqu'à 4,5 Gbps par lane (D-PHY v3.0). Le support Linux est documenté dans le sous-système V4L2 du noyau. On le retrouve dans l'endoscopie médicale, les drones, les robots mobiles et les caméras embarquées. Sur un projet récent, nous avons développé un Board Support Package (BSP) Linux custom sur Jetson Orin NX pour le traitement vidéo temps réel et le live streaming via MIPI CSI-2, avec un pipeline de ré-encodage H.265 à latence contrôlée. Dans notre pratique, l'association Jetson + CSI-2 reste la façon la plus rentable d'industrialiser de l'inférence edge AI sur flux caméra.

Pourquoi DisplayPort 2.1 reste-t-il sous-utilisé dans l'industrie ?

DisplayPort 2.1 UHBR20, spécifié par la VESA et documenté sur Wikipedia DisplayPort, monte à 80 Gbps (4 lanes × 20 Gbps UHBR20), soit 67% de bande passante en plus que HDMI 2.1 à 48 Gbps. D'après Vesa dans sa communication officielle et selon Wikipedia dans sa fiche technique actualisée, les taux de déploiement industriel restent inférieurs aux prédictions. Comme le souligne Vesa dans la révision DisplayPort 2.1 (voir vesa.org), DP 1.4 HBR3 plafonne à 32,4 Gbps. Le protocole supporte nativement le daisy-chaining MST (Multi-Stream Transport) et la réception simultanée de plusieurs flux 4K sur un même port. Pourtant, il reste marginal en vision industrielle.

HDMI vs DisplayPort pour l'industriel : HDMI gagne sur l'écosystème connecteur (verrouillage mécanique type D, multi-fournisseurs abordables) et la compatibilité TV/grand public. DisplayPort gagne sur la bande passante brute et l'absence de licence HDCP obligatoire, mais souffre d'un catalogue IC industriel plus restreint et de transceivers plus onéreux. Pour un cockpit industriel multi-écrans 4K, DP est techniquement supérieur ; pour un moniteur de supervision standard, HDMI reste le choix pragmatique. Notre retour terrain : sur les calculateurs industriels que nous concevons (Intel Core i-series, Jetson), l'écrasante majorité des clients demandent des sorties HDMI, par habitude, pas par contrainte technique.

Tableau comparatif : la matrice de décision

Ce tableau synthétise les critères clés pour comparer les principaux protocoles vidéo industriels. Il permet d'identifier rapidement la technologie adaptée à vos contraintes de bande passante, distance, latence et coût d'intégration.

Critère	HDMI 2.0	12G-SDI	CXP-12	10GigE	MIPI CSI-2
Bande passante max	18 Gbps	12 Gbps	50 Gbps (4 lanes)	10 Gbps	20 Gbps
Résolution max	4K@60 Hz	4K@60 Hz	4K@300+ fps	4K@30 Hz	4K@60 Hz
Longueur de câble	15 m	100 m+	40 m	100 m (Cu)	30 cm
Connecteur	HDMI	BNC (verrouillable)	BNC (verrouillable)	RJ45 / SFP+	FPC
Trigger / GPIO	Non	Non	Oui (natif)	Non (logiciel)	Non
Alimentation par câble	Non	Non	Oui (13 W)	PoE (25 W)	Non
Latence	Faible	Faible	Très faible	Moyenne	Très faible
Frame grabber	Non	Non (entrée SDI)	Oui	Non	Non (SoC)
Coût d'intégration	Faible	Moyen	Élevé	Faible à moyen	Très faible
Application idéale	Affichage / IHM	Broadcast / médical	Vision haute cadence	Multi-caméras	SoC embarqué

Guide de décision : quel protocole pour votre application ?

Le choix du protocole vidéo dépend de cinq critères fondamentaux : la bande passante requise, la distance de câble, la latence acceptable, la nécessité d'un trigger matériel et le budget d'intégration. Voici notre arbre de décision, issu de notre expérience en conception de systèmes vidéo embarqués.

Règle rapide. Calculez la bande passante d'abord.

debit_Gbps = largeur x hauteur x fps x bpp / 1e9
// 4K60 10-bit : 3840 x 2160 x 60 x 30 / 1e9 = 14.9 Gbps
// 8K30 8-bit  : 7680 x 4320 x 30 x 24 / 1e9 = 23.9 Gbps

Distance ? Coaxial au-delà de 30 m. RJ45 tient 100 m. Latence déterministe ? CoaXPress. Trigger matériel ? CoaXPress ou Camera Link.

• Sortie affichage / IHM → HDMI. C'est le choix économique et simple pour tout ce qui concerne l'affichage sur moniteur ou écran de contrôle.
• Broadcast / imagerie médicale en bloc opératoire / câble long → SDI (12G-SDI). Dès que la fiabilité en environnement professionnel et la distance de câble sont critiques.
• Vision industrielle haute cadence / inspection → CoaXPress CXP-12. Le protocole de référence pour les caméras haute vitesse et les systèmes d'inspection de précision.
• Multi-caméras / usine / infrastructure réseau standard → GigE Vision / 10GigE. La flexibilité de l'Ethernet pour les déploiements multi-caméras à grande échelle.
• SoC embarqué / dispositif compact → MIPI CSI-2. La solution native pour les plateformes Jetson, i.MX ou tout SoC d'application.
• Vision industrielle legacy → Camera Link, mais planifiez la migration vers CoaXPress pour les futures évolutions.

Chaque protocole a son territoire de pertinence. Retour d'expérience : l'erreur fréquente que nous constatons sur les projets clients est de choisir un protocole par familiarité plutôt que par adéquation technique. Un choix inadapté se traduit par des surcoûts récurrents, câbles actifs, convertisseurs, redondance de composants, et parfois un redesign complet. Contrairement à l'idée qu'HDMI suffit toujours en industriel, sur un projet récent nous avons mesuré 30 dB d'atténuation sur 12 m de câble HDMI passif au-delà de 4K@30 Hz : le retour sur 12G-SDI coaxial a tout réglé en une itération.

L'expertise vidéo d'AESTECHNO

Chez AESTECHNO, nous avons une expérience concrète de la conception de systèmes vidéo haute performance pour l'industrie. Notre bureau d'études maîtrise l'ensemble de la chaîne vidéo, du choix du protocole à l'industrialisation de la carte, y compris l'intégration d'inférence edge AI (PyTorch, TensorFlow, ONNX) pour la détection temps réel sur Jetson ou Coral.

Définitions utiles. Un TOPS = 10¹² ops/s. PyTorch est un framework de deep learning. ONNX est un format d'échange. En imagerie médicale, le pipeline suit IEC 60601 / IEC 62304 ; la caméra relève d'ISO 14971 et de la MDR.

Nous maîtrisons HDMI 2.0, LVDS, MIPI-CSI, MIPI-DSI et SDI pour les interfaces vidéo embarquées, l'intégralité de ce stack a été déployée dans des projets réels, ce qui nous permet d'arbitrer objectivement entre ces protocoles sans biais commercial. Nous avons par exemple conçu un calculateur industriel sur mesure à base d'Intel Core i5 exploitant massivement le PCIe (jusqu'à Gen 5 sur nos architectures récentes) pour agréger flux vidéo, stockage SATA et périphériques USB dans une même plateforme. Sur un projet de vision embarquée, nous intégrons également un pipeline Jetson Orin NX associant plusieurs caméras MIPI-CSI, ré-encodage H.265 et sortie d'affichage, ce qui couvre toute la chaîne acquisition-traitement-restitution.

• Conception de cartes avec transceivers HDMI : nous avons conçu des cartes sur mesure intégrant des interfaces HDMI pour des systèmes d'affichage industriels
• BSP Linux personnalisé sur NVIDIA Jetson : développement de pipelines de traitement vidéo temps réel et de live streaming sur plateformes Jetson, avec ré-encodage vidéo optimisé
• Pipelines vidéo sur FPGA : implémentation de chaînes de traitement vidéo en VHDL/Verilog sur cartes FPGA, incluant acquisition, pré-traitement et sortie multi-formats
• Routage haute vitesse : maîtrise des contraintes d'intégrité du signal pour les interfaces vidéo multi-Gbps, avec gestion de l'impédance, du skew et du crosstalk
• Intégration mémoire : dimensionnement des interfaces DDR4 / DDR5 pour le buffering des flux vidéo haute résolution

Notre approche combine la rigueur du design haute vitesse avec une connaissance approfondie des écosystèmes vidéo industriels. Nous accompagnons nos clients du choix du protocole au prototypage, en passant par la sélection des composants et la validation en laboratoire.

FAQ : protocoles vidéo pour l'industrie

Quel protocole vidéo pour la vision industrielle ?
Pour la vision industrielle, le choix dépend de vos besoins en bande passante et en latence. CoaXPress CXP-12 offre la bande passante la plus élevée (50 Gbps) avec une latence très faible et un trigger matériel intégré, c'est le choix de référence pour l'inspection haute cadence. GigE Vision (10GigE) est préférable pour les systèmes multi-caméras nécessitant une infrastructure réseau standard. Camera Link reste présent dans les installations existantes mais est en déclin pour les nouvelles conceptions.

HDMI est-il adapté pour l'industrie ?
L'HDMI est adapté aux applications d'affichage industriel (IHM, moniteurs de contrôle, écrans de supervision) mais présente des limites pour la vision industrielle : absence de trigger matériel, distance de câble limitée à 15 m, et connecteur non verrouillable. Pour les environnements soumis à des vibrations ou nécessitant des distances supérieures à 15 m, le SDI ou l'Ethernet sont préférables. L'HDMI reste cependant le choix le plus économique pour la sortie affichage.

CoaXPress ou GigE Vision : comment choisir ?
CoaXPress excelle lorsque la latence minimale et le trigger matériel sont critiques : inspection haute cadence, scanning 3D, métrologie. GigE Vision est préférable pour les systèmes multi-caméras, les longues distances (100 m sur cuivre, kilomètres sur fibre) et les déploiements utilisant une infrastructure réseau standard. En résumé : CoaXPress pour la performance brute, GigE Vision pour la flexibilité et l'échelle.

Peut-on transporter du 4K sur 100 mètres ?
Oui, mais pas avec tous les protocoles. Le 12G-SDI transporte du 4K@60 Hz sur 100 m de câble coaxial sans équipement actif. Le 10GigE transporte du 4K@30 Hz sur 100 m de cuivre Cat6a ou sur plusieurs kilomètres en fibre optique. L'HDMI nécessite un câble actif ou un extender au-delà de 15 m. CoaXPress CXP-12 atteint 40 m sur coaxial. La fibre optique reste la solution universelle pour les très longues distances en 4K et au-delà.

Faut-il un FPGA pour le traitement vidéo ?
Un FPGA n'est pas toujours nécessaire, mais il est incontournable pour les applications nécessitant un traitement vidéo en temps réel avec une latence déterministe de l'ordre de la nanoseconde : pré-traitement de flux caméra, conversion de protocole (SDI vers HDMI), ou implémentation d'algorithmes de vision en pipeline matériel. Pour les applications de vision par IA, un GPU embarqué comme le Jetson peut être plus adapté. Chez AESTECHNO, nous concevons des cartes FPGA et des systèmes Jetson selon les besoins du projet.

AESTECHNO peut-elle concevoir une carte vidéo sur mesure ?
Oui. Notre bureau d'études conçoit des cartes électroniques intégrant des interfaces vidéo haute performance : HDMI, SDI, MIPI CSI-2, et interfaces FPGA pour CoaXPress ou Camera Link. Nous prenons en charge l'ensemble du développement, du choix du protocole et des composants au routage haute vitesse, en passant par le développement firmware/FPGA et la validation. Contactez-nous pour un audit technique gratuit de votre projet.

En résumé : quel protocole vidéo choisir ?

Aucun protocole vidéo n'est universellement supérieur : chaque standard a son territoire d'excellence. HDMI 2.1 (48 Gbps) et DisplayPort 2.1 (80 Gbps) dominent l'affichage, avec un net avantage DP pour les cockpits multi-écrans. 12G-SDI (11,88 Gbps) reste imbattable pour les liaisons coaxiales longues (100 m+) en broadcast et bloc opératoire. CoaXPress CXP-12 (50 Gbps agrégés, latence uplink < 200 µs) est la référence vision haute cadence. GigE Vision / 10GigE gagne dès qu'on déploie du multi-caméras avec synchronisation PTP IEEE 1588. MIPI CSI-2 (4,5 Gbps/lane D-PHY) reste la seule option viable côté SoC embarqué, mais plafonne à 30 cm de piste.

L'arbitrage se joue sur cinq critères mesurables : bande passante nominale, distance utile sans equalizer externe, latence de bout en bout, présence d'un trigger matériel déterministe, et coût BOM du transceiver et du frame grabber. Chez AESTECHNO, nous sommes neutres vis-à-vis du standard : notre rôle est de caractériser le besoin (cadence cible, contraintes CEM, parcours certification) puis de proposer l'intégration la plus robuste industriellement, y compris des combinaisons hybrides (MIPI CSI-2 côté capteur, 10GigE côté sortie, conversion FPGA au milieu) quand c'est pertinent.

Articles connexes

• Design High-Speed, Routage PCB haute vitesse pour interfaces vidéo multi-Gbps
• Conception de carte FPGA, Pipelines vidéo et traitement temps réel sur FPGA
• Processeurs Jetson NVIDIA, Traitement vidéo et IA embarquée sur GPU
• Format vidéo LVDS / OpenLDI, Interfaces vidéo parallèles et sérialisation
• L'IA embarquée, Vision par intelligence artificielle et edge computing
• Bureau d'études AESTECHNO, Notre équipe et nos services à Montpellier
• DDR4 vs DDR5, Mémoire haute vitesse pour le buffering vidéo
