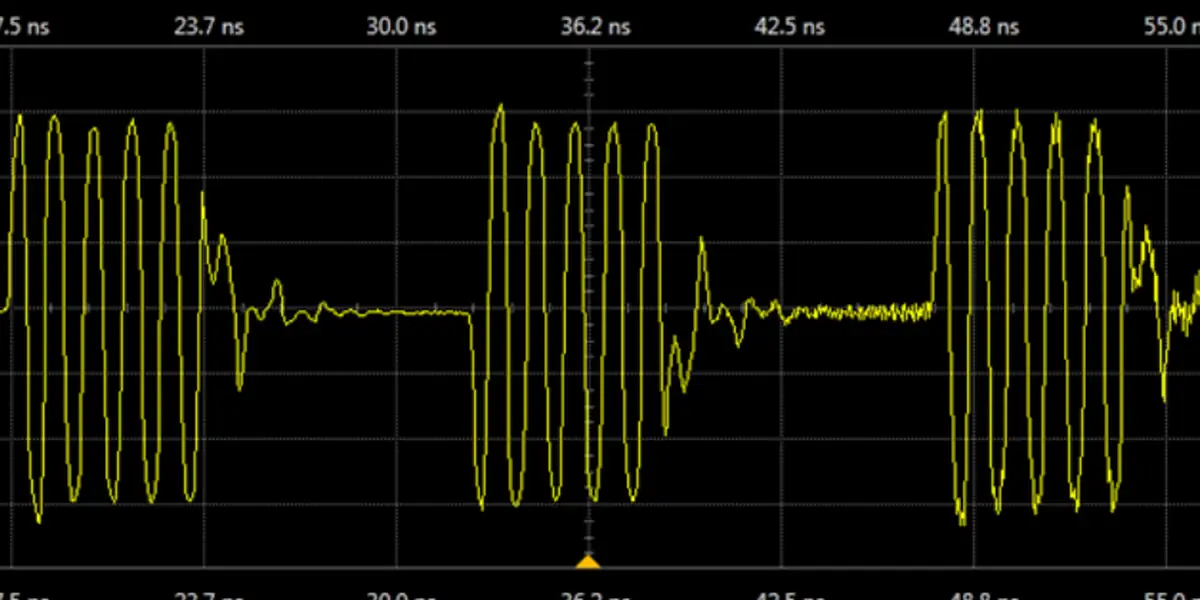

Tests et validation d'un produit électronique : du prototype à la certification

Les tests et la validation d'un produit électronique représentent 30 à 40 % de l'effort total d'un projet. Ils couvrent l'EVT, le DVT, le PVT, la pré-compliance CEM, le HALT/HASS et la certification CE/FCC/RED. Chez AESTECHNO, basé à Montpellier, nous planifions la stratégie dès le cahier des charges.

Ce guide détaille la méthodologie, les types de tests et les seuils des normes harmonisées. Il compare HALT vs HASS, ICT vs FCT, burn-in vs accelerated life test. Il s'adresse au CTO qui prépare un lancement en Europe ou aux États-Unis. Les acronymes clés sont Engineering Validation Test (EVT), Design Validation Test (DVT), Production Validation Test (PVT), Highly Accelerated Life Test (HALT), Highly Accelerated Stress Screen (HASS), Automated Test Equipment (ATE), In-Circuit Test (ICT), Functional Test (FCT), Boundary Scan Description Language (BSDL) et Mean Time Between Failures (MTBF). Les seuils réglementaires clés : couverture ≥ 90 % pour SIL 2 (IEC 61508), ESD ±8 kV contact / ±15 kV air (IEC 61000-4-2), émissions ≤ 40 dBµV/m à 3 m (EN 55011 Classe B).

Sommaire

• Pourquoi les tests représentent 30 à 40 % de l'effort projet
• Méthodologie EVT / DVT / PVT
• Types de tests : panorama complet
• Pré-compliance vs laboratoire accrédité
• Certification CE, FCC et RED : pièges courants
• Automatisation des tests et CI/CD firmware
• HALT vs HASS : quand utiliser quoi ?
• L'approche AESTECHNO : validation intégrée
• En résumé

Pourquoi les tests représentent 30 à 40 % de l'effort projet

La validation d'un produit électronique est une discipline transversale qui démontre la conformité fonctionnelle, environnementale et réglementaire avant mise sur le marché. Selon les retours IPC et les guides de l'IPC, elle couvre les tests fonctionnels, environnementaux (IEC 60068), CEM (IEC 61000, EN 55011), de fiabilité (HALT, HASS), de production (ICT, FCT, boundary scan JEDEC) et les essais d'homologation en laboratoire accrédité ISO/IEC 17025.

Cette discipline mobilise du temps, des compétences et des équipements spécialisés à chaque phase du développement.

L'erreur la plus courante est de sous-estimer ce poste. Un CTO qui budgétise 10 % de son planning pour les tests se prépare à un dépassement. Voici ce que couvre réellement la validation :

• Tests fonctionnels : vérification de chaque fonction du produit selon les spécifications
• Tests environnementaux : température, humidité, vibrations, chocs
• Tests de compatibilité électromagnétique : émissions et immunité
• Tests de fiabilité : accélération du vieillissement, endurance
• Tests de production : validation de chaque unité fabriquée
• Certification réglementaire : CE, FCC, RED et autres marquages

Chaque catégorie a ses propres exigences en termes de matériel, de procédures et de documentation. Et chaque échec de test génère une boucle d'analyse, de correction et de re-test qui impacte directement le planning. Planifier correctement dès le passage du prototype à la série est essentiel pour maîtriser ces délais.

Méthodologie EVT / DVT / PVT : structurer la validation

La méthodologie EVT/DVT/PVT est un découpage en trois phases, chacune avec des critères de passage (gâté review) mesurables, utilisée par les équipes produit matures pour détecter les défauts au bon moment. Selon Apple et comme le souligne Keysight dans ses guides d'Automated Test Equipment (ATE), corriger un défaut en EVT coûte typiquement 10 à 100 fois moins cher qu'en production série.

EVT, Engineering Validation Test

L'EVT valide que le concept technique fonctionne. C'est la phase exploratoire où l'on vérifie les choix fondamentaux de conception :

• Objectif : prouver que l'architecture matérielle et logicielle répond aux exigences fonctionnelles
• Support : prototypes de développement (souvent des cartes d'évaluation ou des premiers PCB)
• Tests typiques : validation des interfaces (SPI, I2C, UART, USB), mesure de consommation, marges de signal, premières mesures thermiques
• Critère de passage : toutes les fonctions clés sont démontrées, les risques techniques majeurs sont levés

À ce stade, il est normal d'avoir des corrections à apporter. L'EVT peut nécessiter un ou deux respins de PCB. Ce qui compte, c'est que les choix fondamentaux (processeur, architecture radio, alimentation) soient validés avant d'investir dans des outillages ou des moules.

DVT, Design Validation Test

Le DVT valide que le produit dans sa forme finale respecte toutes ses spécifications. C'est la phase la plus intensive en tests :

• Objectif : confirmer que le design final répond aux spécifications dans les conditions d'utilisation réelles
• Support : prototypes proches de la version série (PCB final, boîtier quasi-définitif, firmware fonctionnel)
• Tests typiques : tests fonctionnels complets, tests environnementaux (température, humidité, vibrations), pré-compliance EMC, tests de fiabilité accélérée, tests de sécurité électrique
• Critère de passage : le produit passe tous les tests dans les tolérances définies, le dossier technique est prêt pour la certification

Le DVT est le moment charnière du projet. Un échec en DVT retarde la certification et la mise en production. C'est pourquoi nous recommandons d'investir dans la pré-compliance EMC dès le début du DVT, corriger un problème d'émissions rayonnées à ce stade est bien moins coûteux qu'après avoir lancé les outillages de production.

PVT, Production Validation Test

Le PVT valide que le processus de fabrication produit des unités conformes. Ce n'est plus le design qu'on teste, mais la chaîne de production :

• Objectif : confirmer que la production en série génère des produits conformes aux spécifications validées en DVT
• Support : premières unités de pré-série issues de la ligne de production
• Tests typiques : tests fonctionnels sur lot (statistiques), vérification des processus de soudure (X-ray, microsection), validation des jigs de test, mesure du rendement de première passe (first-pass yield)
• Critère de passage : rendement de production acceptable, temps de test unitaire dans les objectifs, processus de fabrication stable

Le PVT est aussi le moment de valider l'approche DFM (Design for Manufacturing) : les décisions de conception prises en amont se traduisent-elles en une fabrication efficace ? Un PVT raté signifie souvent des compromis DFM insuffisants.

Types de tests : un panorama complet

Les types de tests représentent la palette complète des essais qu'un produit électronique doit passer pour atteindre la certification. Selon Rohde & Schwarz et comme le rappelle Anritsu dans ses notes d'application, cinq grands domaines sont à couvrir : fonctionnel, environnemental (IEC 60068), électromagnétique (IEC 61000, EN 55032), fiabilité (HALT/HASS, MIL-STD-810H, JEDEC JESD22) et production (ICT, FCT, Boundary Scan Description Language, BSDL).

Tests fonctionnels

Les tests fonctionnels vérifient que chaque fonction du produit se comporte conformément aux spécifications. Ils constituent la base de la validation et accompagnent toutes les phases du développement :

• Tests unitaires matériels : validation de chaque bloc fonctionnel (alimentation, communication, capteurs, actionneurs)
• Tests d'intégration : vérification des interactions entre blocs matériels et entre matériel et logiciel
• Tests système : validation du produit complet dans son environnement d'utilisation
• Tests de régression : vérification qu'une modification n'a pas introduit de dysfonctionnement

Tests environnementaux

Les tests environnementaux soumettent le produit aux contraintes physiques qu'il rencontrera en conditions réelles, et souvent au-delà, pour vérifier les marges de sécurité :

• Température : cycles thermiques entre les extrema spécifiés (typiquement -20 °C à +60 °C pour un produit indoor, -40 °C à +85 °C pour l'industriel), fonctionnement en régime permanent aux limites
• Humidité : exposition à des taux d'humidité élevés (85 % HR, 85 °C) pour vérifier l'absence de corrosion, de condensation interne ou de défaillance d'isolation
• Vibrations : profils sinusoïdaux (IEC 60068-2-6) et aléatoires (IEC 60068-2-64) simulant le transport et l'utilisation, densité spectrale typique 0,04 g²/Hz entre 10 et 500 Hz selon MIL-STD-810H Method 514.8 pour l'aéronautique
• Chocs mécaniques : résistance aux chutes et aux impacts selon IEC 60068-2-27 (chocs demi-sinus) ou MIL-STD-810H Method 516.8 (chocs opérationnels)
• Étanchéité : tests IP selon IEC 60529 (par exemple IP67 = poussière totale + immersion 1 m, 30 min) si le produit est exposé à l'eau ou à la poussière

Tests de compatibilité électromagnétique (EMC)

Les tests EMC vérifient que le produit n'émet pas de perturbations excessives et qu'il résiste aux perturbations ambiantes. Ils sont indispensables pour la certification CE/RED :

• Émissions conduites : mesures 150 kHz – 30 MHz selon EN 55011 / EN 55032, limites typiques 56-46 dBµV quasi-peak Classe B sur alimentation secteur
• Émissions rayonnées : 30 MHz – 6 GHz, limite Classe B 40 dBµV/m à 3 m entre 30 et 230 MHz (IEC / CISPR)
• Immunité conduite : IEC 61000-4-4 (burst ±2 kV alimentation, ±1 kV E/S), IEC 61000-4-5 (surge ±2 kV ligne-terre)
• Immunité rayonnée : IEC 61000-4-3 80-1000 MHz à 3 V/m (environnement résidentiel) ou 10 V/m (industriel)
• Décharges électrostatiques (ESD) : IEC 61000-4-2, ±8 kV contact, ±15 kV air, courant de crête 30 A sur modèle HBM

Tests de fiabilité : HALT et HASS

Les tests de fiabilité accélérée sont des essais sous contrainte qui font émerger en quelques jours les faiblesses que le terrain révélerait en plusieurs années. Selon Gregg Hobbs, inventeur du protocole HALT dans les années 1980, et comme le rappelle National Instruments dans ses guides de characterization, l'objectif est de découvrir les marges du design avant gel, pas de passer un critère binaire.

• HALT (Highly Accelerated Life Test) : test destructif combinant rampes thermiques rapides (-40 °C à +125 °C, vitesse jusqu'à 60 °C/min), vibrations aléatoires 20 à 50 Grms 3 axes simultanés, et cycles thermiques. L'objectif n'est pas de passer un critère mais de trouver la limite de destruction (operating limit et destruct limit) pour durcir le design
• HASS (Highly Accelerated Stress Screening) : test non destructif appliqué en production, typiquement 50 % du stress HALT, durée 30 à 60 min/unité, pour détecter les défauts de fabrication latents (soudures froides, composants défectueux). Les profils sont dérivés empiriquement des résultats HALT

Le HALT vs HASS : HALT est un outil de R&D mené sur 5-10 échantillons en fin d'EVT / début de DVT, qui casse le produit pour apprendre. HASS est un outil de production mené sur 100 % des unités (ou un plan d'échantillonnage), qui accepte ou rejette. Contrairement au burn-in classique (168 h à 70 °C continu), HASS est jusqu'à 20× plus rapide pour une détection équivalente grâce aux chocs thermiques. Les profils environnementaux s'appuient sur les normes IEC 60068-2 (essais climatiques et mécaniques) et sur les méthodes de qualification composants publiées par JEDEC (JESD22-A104 cycles thermiques, JESD22-B103 vibrations).

Dans notre lab, nous avons mesuré sur un projet récent une marge de destruction à -52 °C / +132 °C sur un capteur IoT industriel, ce qui nous a conduit à durcir le packaging plastique avant gel du design. Sur un projet récent, nous avons observé qu'un HASS réglé à 35 % des niveaux HALT révélait des soudures froides invisibles à l'AOI, confirmant la règle empirique de Hobbs.

Tests de production : ICT, FCT et boundary scan

Les tests de production sont une batterie d'essais électriques et fonctionnels exécutés sur chaque unité en sortie de ligne pour détecter les défauts d'assemblage avant expédition. Selon Keysight et Fluke, référents historiques de l'instrumentation de test, un plan de production sans ICT ni FCT laisse passer 3 à 8 % de cartes défectueuses, ce qui sature le service après-vente dès les premières semaines.

• ICT (In-Circuit Test) : test électrique composant par composant via un lit de clous (bed of nails). Vérifie la présence, l'orientation et la valeur de chaque composant. Nécessite un jig de test spécifique et des points de test accessibles sur le PCB, un point à anticiper dès la conception
• FCT (Functional Test) : test fonctionnel qui vérifie le comportement du produit assemblé. Peut être réalisé via une interface de test (UART, USB, JTAG) ou en stimulant les entrées et en mesurant les sorties
• Boundary scan (JTAG) : test des interconnexions entre composants numériques via la chaîne JTAG (IEEE 1149.1) décrite dans le Boundary Scan Description Language (BSDL). Particulièrement utile pour les Ball Grid Array (BGA) et les composants dont les soudures ne sont pas visuellement inspectables
• AOI (Automated Optical Inspection) : inspection visuelle automatisée des soudures, souvent complétée par une inspection X-ray pour les BGA, avec les critères d'acceptation de la norme IPC-A-610 Classe 2 ou Classe 3

La stratégie de test de production a un impact direct sur le coût unitaire et le temps de cycle. ICT vs FCT : l'In-Circuit Test détecte typiquement 98 % des défauts d'assemblage (composants manquants, inversés, court-circuits) en 30 à 60 s/carte mais nécessite un lit de clous dédié ; le Functional Test valide le comportement end-to-end mais couvre moins les défauts électriques fins. Un combo ICT + FCT tend vers 99 % de coverage, à privilégier pour les séries > 10 000 unités/an. Pour les petites séries, un FCT bien conçu, couplé à AOI 3D (résolution ≤ 20 µm) et X-ray pour les BGA, peut suffire. Pour un produit SIL 2 IEC 61508, la couverture de test logiciel visée est ≥ 90 % branch coverage ; SIL 3 exige ≥ 95 %. Selon Mentor Graphics et IEEE Design & Test of Computers, un Mean Time Between Failures (MTBF) terrain crédible se construit d'abord par la couverture de test, pas par le durcissement post-mortem.

Pré-compliance vs laboratoire accrédité : quand faire quoi

La pré-compliance CEM désigne l'ensemble des mesures informelles menées en interne avec des instruments de test calibrés mais non accrédités, afin de vérifier qu'un produit va franchir les tests formels sans échec coûteux. D'après Rohde & Schwarz et selon les bonnes pratiques publiées par l'IEC, une itération en laboratoire accrédité ISO/IEC 17025 coûte 5 à 10 fois une itération en pré-compliance, ce qui justifie largement l'investissement en instrumentation interne.

Les tests de pré-compliance

Un banc de pré-compliance typique comprend :

• Récepteur EMI ou analyseur de spectre : avec les détecteurs quasi-peak et average requis par les normes
• LISN (Line Impedance Stabilization Network) : pour les mesures d'émissions conduites
• Antennes calibrées : pour les mesures d'émissions rayonnées (biconique + log-périodique)
• Environnement de mesure : chambre semi-anéchoïque ou site de mesure en champ ouvert (OATS)

Les résultats de pré-compliance ne sont pas officiellement reconnus par les organismes de certification, mais ils permettent de :

• Identifier les fréquences problématiques et leurs sources
• Tester l'efficacité des corrections (filtrage, blindage, routage)
• Itérer rapidement sans mobiliser un créneau en laboratoire accrédité
• Constituer une base de confiance avant les tests formels

Les tests en laboratoire accrédité

Les tests formels sont réalisés dans un laboratoire accrédité (COFRAC en France, ou équivalent reconnu via les accords MRA/MLA). Ces tests sont nécessaires pour :

• Le dossier technique CE : les rapports de test du laboratoire accrédité constituent une preuve de conformité
• La certification FCC : obligatoirement réalisée par un laboratoire TCB (Télécommunications Certification Body) accrédité
• Les normes harmonisées : certaines normes exigent explicitement un test par un organisme notifié

Quand faire quoi

Phase	Type de test	Objectif
EVT	Pré-compliance informelle	Vérifier que l'architecture ne présente pas de problème rédhibitoire
DVT début	Pré-compliance complète	Mesurer les marges, identifier et corriger les non-conformités
DVT fin	Laboratoire accrédité	Obtenir les rapports officiels pour le dossier technique
PVT	Pré-compliance sur échantillons de production	Vérifier que la production série est conforme au design validé

Cette approche en deux temps, pré-compliance itérative puis test formel, est la plus efficace en termes de coût et de délai. Chez AESTECHNO, nous réalisons systématiquement des mesures de pré-compliance EMC pour nos clients avant de réserver un créneau en laboratoire accrédité.

Certification CE, FCC et RED : processus et pièges courants

La certification est l'aboutissement du processus de validation. Elle atteste officiellement que le produit est conforme aux exigences réglementaires du marché visé. Pour un produit électronique destiné à l'Europe et aux États-Unis, deux certifications sont généralement nécessaires : le marquage CE (Europe) et la certification FCC (États-Unis). Pour les produits intégrant une fonction radio, la directive RED 2014/53/UE s'ajoute aux exigences CE.

Marquage CE : les étapes clés

1. Identification des directives applicables : RED, CEM, Basse Tension, RoHS, REACH selon le produit
2. Sélection des normes harmonisées : EN 301 489 (EMC radio), EN 300 328 (2,4 GHz), EN 55032/55035 (émissions/immunité), EN 62368-1 (sécurité)
3. Réalisation des tests : en laboratoire accrédité, selon les normes identifiées
4. Constitution du dossier technique : rapports de test, description du produit, schémas, analyse de risques
5. Déclaration de conformité UE : document signé par le fabricant ou son mandataire
6. Apposition du marquage CE : sur le produit, l'emballage et la documentation

Délai typique : 4 à 8 semaines entre l'envoi des échantillons au laboratoire et l'obtention des rapports finaux. Ce délai suppose que le produit passe les tests du premier coup, ajoutez 3 à 6 semaines par itération corrective.

Certification FCC

Pour le marché américain, la FCC (Fédéral Communications Commission) impose ses propres exigences, qui diffèrent des normes européennes sur plusieurs points :

• Intentional radiators : les émetteurs radio nécessitent une certification complète (Equipment Authorization) via un TCB
• Unintentional radiators : les appareils numériques sans radio nécessitent une vérification de conformité (SDoC)
• FCC ID : un identifiant unique est attribué au produit certifié, enregistré dans la base de données FCC

La bonne nouvelle : si le design a été conçu en tenant compte des deux réglementations, les tests peuvent souvent être réalisés en parallèle chez le même laboratoire. Les normes FCC sont parfois plus exigeantes sur les émissions rayonnées, parfois moins, d'où l'intérêt de viser la plus stricte des deux dès la conception.

Les échecs de certification les plus fréquents

Après plus de 10 ans d'accompagnement de projets en certification, voici les causes d'échec que nous rencontrons le plus souvent :

• Émissions rayonnées hors limites : souvent causées par des pistes d'horloge mal routées, des plans de masse discontinus, ou un câblage externe qui agit comme antenne. La correction peut nécessiter un respin du PCB
• Émissions conduites sur l'alimentation : filtrage insuffisant sur l'entrée secteur ou sur les connecteurs d'interface. Généralement corrigeable par ajout de composants de filtrage, si le PCB prévoit les emplacements
• Non-conformité radio (puissance, spurious) : puissance d'émission hors tolérance, émissions parasites dans des bandes interdites. Souvent un problème de matching d'antenne ou de configuration du chipset radio
• Échec en immunité ESD : le produit redémarre ou se bloque lors des décharges électrostatiques. Problème de protection insuffisante sur les interfaces exposées (USB, Ethernet, boutons)
• Documentation incomplète : le dossier technique manque de descriptions, de schémas ou d'analyses de risques. Le laboratoire ne peut pas conclure sans un dossier complet

La majorité de ces échecs auraient pu être évités par des tests de pré-compliance réalisés en amont. C'est pourquoi nous insistons sur cette étape dans nos projets. Sur un projet récent, nous avons constaté un gain de 3 semaines en corrigeant une émission rayonnée à 240 MHz avant le passage en labo accrédité.

Automatisation des tests : gagner en fiabilité et en reproductibilité

L'automatisation des tests désigne l'orchestration scriptée de bancs de test pilotant instruments et firmware, qui élimine la variabilité humaine et exécute des campagnes complètes sans intervention. Selon Siemens et comme le souligne l'IEEE dans sa série Software Testing, l'automatisation divise typiquement par 5 à 10 le temps d'une campagne de non-régression firmware, ce qui rend viable la pratique DevOps sur cible embarquée.

Pour les produits connectés intégrant un RTOS comme Zephyr ou FreeRTOS, l'automatisation est particulièrement pertinente. Mettre en place cette automatisation requiert une maîtrise du versioning : notre guide Git pour les nuls dans les projets électroniques explique comment versionner schémas, firmware et scripts de test de façon cohérente.

Hardware-in-the-Loop (HIL)

Le test HIL connecte le produit réel à un environnement simulé qui reproduit les conditions d'utilisation :

• Principe : le firmware s'exécute sur le hardware réel, tandis que les capteurs et actionneurs sont simulés ou stimulés par un banc de test automatisé
• Avantages : tests reproductibles, couverture de scénarios difficiles à reproduire manuellement (conditions limites, séquences de pannes, combinaisons d'événements)
• Mise en oeuvré : un PC de contrôle pilote des instruments (alimentations programmables, générateurs de signaux, charges électroniques) via des interfaces standardisées (SCPI, VISA)

Scripts de test et frameworks

Les campagnes de test automatisées s'appuient sur des scripts qui orchestrent les séquences de test, collectent les mesures et génèrent les rapports :

• Python + pytest : framework populaire pour les tests firmware, avec une riche bibliothèque d'instruments (PyVISA, pySerial)
• Robot Framework : framework orienté mots-clés, adapté aux tests d'acceptation et aux équipes mixtes (test + développement)
• Scripts shell / expect : pour les tests d'interface console (bootloader, CLI de diagnostic)

CI/CD firmware : tester à chaque commit

L'intégration continue appliquée au firmware embarqué permet de détecter les régressions au plus tôt :

• Build automatique : chaque commit déclenche une compilation du firmware pour toutes les variantes (configurations, cibles matérielles)
• Tests unitaires : exécutés sur le serveur CI (tests logiques, algorithmes, parseurs de protocole)
• Tests sur cible : déploiement automatique du firmware sur une carte connectée au serveur CI, exécution des tests HIL
• Rapport et traçabilité : chaque version firmware est associée à un rapport de test complet, facilitant la qualification et la traçabilité réglementaire

L'investissement dans un pipeline CI/CD firmware est rentable pour les produits qui évoluent après leur mise sur le marché (mises à jour OTA). Chaque mise à jour peut être validée automatiquement avant déploiement. Le risque de régression terrain baisse fortement.

Sur plusieurs projets clients, nous avons conçu des pipelines CI/CD où l'auto-déploiement est conditionné au passage intégral de la suite de tests (unitaires, intégration et HIL). Notre règle : le pipeline est le seul chemin vers la production. Backend serveur et applications mobiles (Play Store) ne sont poussés qu'après validation complète. Un flaky test est traité comme un bug bloquant, jamais comme du bruit de fond.

L'approche AESTECHNO : validation intégrée dès la conception

Chez AESTECHNO, la validation n'est pas une étape isolée en fin de projet, c'est un fil conducteur qui guide nos décisions de conception dès le départ. Notre approche en tant que bureau d'études électronique intègre la stratégie de test à chaque phase du développement.

Pré-compliance EMC systématique

Nous réalisons des mesures de pré-compliance EMC sur chacun de nos projets avant de les envoyer en laboratoire accrédité. Cette pratique nous permet d'identifier et de corriger les problèmes d'émissions et d'immunité en interne, sans mobiliser de créneau en laboratoire externe pour les itérations. Le résultat : nos produits passent les tests formels avec des marges confortables.

Tests environnementaux adaptés au profil d'utilisation

Nous définissons les profils de test environnementaux en fonction de l'application réelle du produit : un capteur destiné à un environnement industriel ne subit pas les mêmes contraintes qu'un appareil grand public d'intérieur. Cette approche ciblée garantit une validation pertinente sans surdimensionner les tests, ni les coûts.

Validation firmware automatisée

Pour les projets embarqués, nous mettons en place des bancs de test automatisés qui valident le firmware à chaque itération. Scripts de test, frameworks d'automatisation et intégration continue font partie de notre boîte à outils standard. Cette discipline permet de livrer un firmware robuste et de gérer les évolutions post-production en toute confiance.

Mesures de précision et audits signal

Dans notre pratique, la validation électrique fine s'appuie sur de l'instrumentation de précision, notamment le Keithley DMM7510 (multimètre 7½ digits) pour caractériser des consommations ultra-faibles, des offsets de référence ou des courants de fuite que les DMM standards ne résolvent pas. Pour les liaisons rapides (USB, MIPI, LVDS, DDR), nous réalisons des audits par diagramme de l'œil : ouverture verticale/horizontale, jitter, marges de timing, un prérequis pour figer un design avant production sans surprise au banc de qualification.

HALT vs HASS : quand utiliser quoi ?

Contrairement à l'idée que HALT et HASS sont interchangeables, les deux tests répondent à des questions opposées. HALT (phase DVT) cherche la limite de destruction en poussant 5 à 10 prototypes jusqu'à défaillance, profil step-stress : température +10 °C toutes les 10 min jusqu'à la rupture, vibrations par paliers de 5 Grms. Résultat : cartographie des marges du design, liste de défauts à corriger avant gel. HASS (phase PVT et série) applique 30 à 50 % des niveaux HALT sur 100 % des unités pour détecter les défauts de fabrication latents, typiquement 1 cycle thermique rapide + 30 Grms pendant 20 à 40 min. Un HASS bien réglé trouve typiquement 2 à 5 fois plus de défauts latents qu'un burn-in traditionnel, en un temps 20× inférieur.

Burn-in vs accelerated life test : le burn-in (168 h à 70 °C continu) reste pertinent pour éliminer les défaillances de jeunesse ("infant mortality") sur composants puissance. L'accelerated life test (loi d'Arrhenius : durée de vie × 2 tous les -10 °C sous stress thermique) permet de projeter la fiabilité d'usage sur 10 ans en quelques semaines, indispensable pour justifier un MTBF contractuel de 50 000 h ou plus en industriel.

En résumé : tests et validation d'un produit électronique

La validation d'un produit électronique n'est pas une formalité post-design. C'est une discipline transversale. Elle représente 30 à 40 % de l'effort projet et se structure en EVT → DVT → PVT, avec des critères mesurables à chaque gâté. Les projets qui passent la certification du premier coup combinent trois leviers : (1) pré-compliance CEM interne aux limites EN 55011 Classe B (40 dBµV/m à 3 m) et IEC 61000-4-2 ESD ±8 kV contact avant le labo accrédité ; (2) HALT en fin d'EVT pour cartographier les limites (-40 à +125 °C, 20-50 Grms) ; (3) CI/CD firmware avec HIL pour viser ≥ 90 % de branch coverage (SIL 2) voire ≥ 95 % (SIL 3).

Chez AESTECHNO, nous instrumentons ces phases avec du Keithley DMM7510 (7,5 digits) pour les courants quiescents sub-µA. Nous utilisons également des diagrammes de l'œil sur les bus rapides (USB, DDR, LVDS). Nous opérons une intégration continue où le pipeline est le seul chemin vers la production. Contrairement à l'idée que la certification est un sprint final, c'est la qualité de l'itération pré-compliance qui détermine le succès du passage en labo accrédité. La différence se mesure en semaines de délai et en nombre de respins évités.
