Design for Manufacturing (DFM) : réduire les coûts de production

Un prototype Design for Manufacturing qui fonctionne parfaitement peut devenir un cauchemar en production. Composants impossibles à souder, PCB hors tolérances, tests manuels interminables, ces problèmes ne sont pas des fatalités. Ils résultent d'une conception qui n'a pas intégré les contraintes de fabrication dès le départ.

Chez AESTECHNO, nous appliquons les principes du Design for Manufacturing (DFM) dès la première version de chaque prototype. Avec plus de 10 ans d'expérience en conception et industrialisation, nous avons constaté que les décisions prises en phase de conception déterminent jusqu'à 70% du coût final du produit. Ce guide vous présente les règles DFM essentielles pour l'électronique et leur impact concret sur vos coûts de production.

En résumé

Notre signature : le design produit EST le design production

C'est l'un de nos savoir-faire les plus distinctifs. Chez AESTECHNO, le design produit EST le design production, pas une version fonctionnelle qu'il faudra ensuite adapter pour la fabrication grande échelle. Dans la pratique de la plupart des bureaux d'études, les corrections CEM arrivent après la première passe labo, les ajustements IPC surviennent à l'industrialisation, et le DFM est traité en fin de cycle. Nous travaillons différemment : dès la première ligne de schéma, le PCB est conçu dans les règles de l'art, pré-conforme CEM, aligné IPC et prêt pour la fabrication grande échelle.

Qu'est-ce que le Design for Manufacturing ?

Le Design for Manufacturing (DFM) est une méthodologie de conception qui intègre les contraintes de fabrication dès les premières phases du développement produit. L'objectif est de créer un design qui soit non seulement fonctionnel, mais aussi facile à fabriquer, à assembler et à tester, réduisant ainsi les coûts, les délais et les risques de défauts qualité. Selon l'IPC, le DFM est structuré autour de quatre disciplines complémentaires (DFM PCB, DFA, DFT, DFR), chacune couverte par des standards spécifiques.

Le DFM en électronique couvre plusieurs aspects :

• DFM PCB : règles de conception du circuit imprimé pour la fabrication
• DFA (Design for Assembly) : faciliter l'assemblage des composants
• DFT (Design for Test) : permettre les tests automatisés en production
• DFR (Design for Reliability) : assurer la fiabilité dans le temps

Ces disciplines sont complémentaires et doivent être considérées ensemble pour optimiser le produit dans sa globalité.

Pourquoi le DFM est critique pour vos coûts

Le DFM est critique pour les coûts car les décisions prises en phase de conception engagent la majorité du budget de production. Une fois le design figé et la fabrication lancée, les possibilités d'optimisation deviennent limitées et toute modification entraîne des surcoûts importants en outillage, reprises et délais.

Les décisions de conception ont un impact disproportionné sur le coût total du produit. Une fois le design figé et la production lancée, les possibilités d'optimisation deviennent limitées et coûteuses. C'est pourquoi investir dans le DFM en amont génère des économies significatives en aval. Intégrer ces contraintes dès le cahier des charges permet de les anticiper efficacement.

Impact des décisions de conception

Les choix faits en conception influencent directement :

• Coût des composants : choix de boîtiers standards vs exotiques, disponibilité
• Coût du PCB : nombre de couches, technologies spéciales, tolérances
• Coût d'assemblage : complexité de pose, composants difficiles à souder
• Coût de test : accessibilité des points de test, automatisation possible
• Coût de retouche : défauts de fabrication, reprises manuelles

Le coût de la non-qualité

Le coût de la non-qualité est l'ensemble des dépenses engendrées par un défaut au fil de sa progression dans le cycle de vie : conception, prototype, production, client final. Selon la règle dite "1-10-100" popularisée par Bruce Nixon et reprise dans les référentiels Six Sigma, un défaut corrigé en conception coûte 1 unité, en production 10 unités, et chez le client 100 unités. Un défaut détecté en production coûte bien plus cher qu'un défaut évité par une bonne conception :

• Défaut détecté en conception : coût de correction minimal
• Défaut détecté en prototype : coût modéré (nouveau PCB, itération)
• Défaut détecté en production : coût élevé (arrêt de ligne, retouches, rebuts)
• Défaut détecté chez le client : coût très élevé (retours, garantie, réputation)

DFM du circuit imprimé (PCB)

Le DFM du circuit imprimé couvre l'ensemble des règles de conception garantissant que le PCB peut être fabriqué de manière fiable et économique. Cela inclut le respect des tolérances du fabricant, le choix du nombre de couches, la panélisation et la finition de surface adaptée au procédé d'assemblage visé.

Le design du PCB est le fondement de tout produit électronique. Un PCB mal conçu génère des problèmes en cascade : fabrication difficile, assemblage hasardeux, défauts en test. Pour bien comprendre ce qu'est un circuit imprimé avant d'aborder son optimisation, notre guide illustré sur le fonctionnement d'un PCB constitue un point de départ utile. Voici les règles DFM essentielles pour le circuit imprimé.

Règles géométriques de base

Paramètre	Standard	Avancé (surcoût)
Largeur de piste min.	150 µm (6 mil)	100 µm (4 mil)
Espacement min.	150 µm (6 mil)	100 µm (4 mil)
Diamètre via min.	0.3 mm	0.2 mm (micro-via)
Anneau de cuivre via	150 µm	100 µm
Distance au bord	0.3 mm	0.2 mm

Rester dans les tolérances standards permet de s'adresser à un plus grand nombre de fabricants et d'obtenir de meilleurs prix. Les technologies avancées (pistes fines, micro-vias, HDI) sont parfois nécessaires pour les designs haute densité, mais elles augmentent significativement le coût. Selon l'IPC-2221 Generic Standard on Printed Board Design, les règles de base listées ci-dessus correspondent aux classes de performance 2 et 3 de l'industrie.

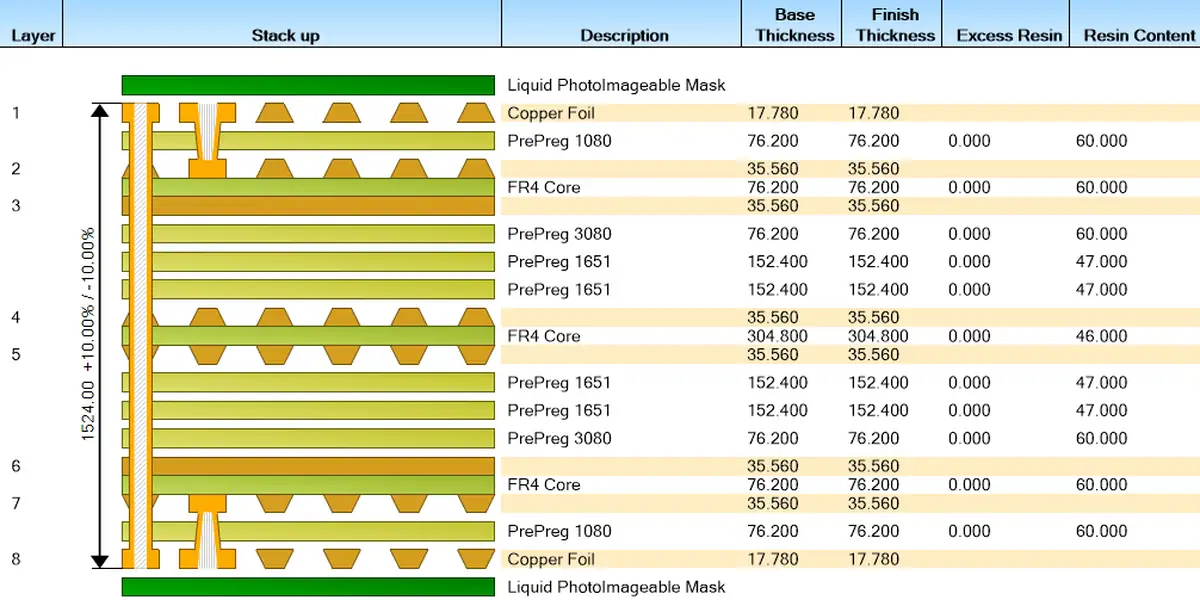

Nombre de couches

Le nombre de couches est le compte total de plans de cuivre empilés dans le PCB, typiquement 2, 4, 6, 8 ou plus, déterminé par la densité de routage et les exigences d'intégrité signal. Chaque paire de couches supplémentaire augmente le coût du PCB. Optimisez votre routage pour minimiser le nombre de couches :

• 2 couches : designs simples, faible densité
• 4 couches : standard pour la plupart des produits
• 6-8 couches : mémoire DDR, processeurs complexes
• 10+ couches : designs très haute densité, FPGA complexes

Un design 4 couches bien optimisé coûte souvent moins cher qu'un design 6 couches mal routé.

Panélisation

La panélisation est l'opération d'agrégation de plusieurs cartes sur un même panneau de fabrication, afin de mutualiser manipulation, assemblage et séparation en fin de ligne. Les PCB sont fabriqués sur de grands panneaux (format typique 457 × 610 mm ou 18 × 24 pouces) puis découpés. Une bonne panélisation maximise le nombre de cartes par panneau et réduit le coût unitaire.

• Concevoir les contours pour une imbrication efficace
• Prévoir les rails de manutention si nécessaire
• Choisir la méthode de séparation (V-score, fraisage, points de rupture)
• Éviter les formes complexes qui gaspillent de la matière

Finition de surface

La finition de surface est la couche métallique finale appliquée sur les pads du PCB pour protéger le cuivre de l'oxydation et garantir la soudabilité. Selon l'IPC-4552 (ENIG spécification), la finition ENIG impose un dépôt or de 0,05 à 0,10 µm sur une couche de nickel de 3 à 6 µm. Le HASL sans plomb tolère 220 à 260°C en refusion, ENIG supporte 260°C pic standard, OSP tient 180 jours maximum de shelf-life. Impact sur la soudabilité et le coût :

• HASL (étain-plomb ou sans plomb) : économique, bonne soudabilité, surface irrégulière
• ENIG (or chimique) : surface plane, idéal pour BGA et pads fins, plus coûteux
• OSP : économique, durée de vie limitée avant assemblage
• Immersion argent/étain : compromis coût/performance

DFM des composants

Le DFM des composants consiste à sélectionner et qualifier chaque référence en tenant compte de sa disponibilité, de son cycle de vie, de son boîtier et de sa compatibilité avec les procédés d'assemblage automatisés. Un mauvais choix de composant peut bloquer une production entière ou générer des surcoûts importants. Selon Stmicroelectronics et selon Infineon dans leurs guides de sélection de boîtiers, les formats QFN 0,5 mm pitch et LQFP restent les optima pour la majorité des designs industriels de 2026.

Le choix des composants influence directement le coût de production, la disponibilité et la facilité d'assemblage. Un composant exotique ou en fin de vie peut bloquer une production entière.

Critères de sélection DFM

• Disponibilité : stock chez plusieurs distributeurs, délais raisonnables
• Multi-sources : au moins 2 fabricants pour les composants critiques
• Cycle de vie : éviter les composants en fin de vie (EOL) ou NRND
• Boîtier standard : privilégier les formats courants (0402, 0603, QFN, LQFP)
• Conditionnement : bobines pour l'assemblage automatique

Boîtiers à éviter ou à utiliser avec précaution

Boîtier	Problème	Alternative
0201, 01005	Très difficile à manipuler et souder	0402 minimum
BGA fine pitch (<0.5mm)	Inspection difficile, réparation impossible	BGA 0.8mm+ ou QFN
QFN sans pad exposé	Inspection des soudures difficile	QFN avec wettable flanks
Composants traversants	Assemblage manuel ou process séparé	Équivalent CMS
Connecteurs press-fit	Outillage spécifique nécessaire	Connecteurs à souder

Gestion de la supply chain

La pénurie de composants de ces dernières années a rappelé l'importance de la supply chain. En conception :

• Vérifiez la disponibilité avant de figer la BOM
• Identifiez des alternatives (second source) pour chaque composant critique
• Évitez les composants single-source sauf nécessité absolue
• Anticipez les délais d'approvisionnement longs (certains composants : 26-52 semaines)

Notre retour d'expérience sur la pénurie de composants

Chez AESTECHNO, nous avons aidé plusieurs clients à traverser les pénuries en identifiant des alternatives pin-compatibles ou des drop-in replacements, ainsi que des secondes sources requalifiées. Quand aucune alternative n'existait, nous avons redesigné des cartes entières pour contourner la rupture. Notre grille de décision repose sur trois critères : disponibilité sur 12-24 mois, impact sur la certification en cours, et coût de redesign comparé au coût d'attente.

Design for Assembly (DFA)

Le Design for Assembly (DFA) optimise la conception pour faciliter et fiabiliser l'assemblage des composants sur le PCB. Selon Siemens dans la documentation Valor NPI, et selon Altium dans la doc ActiveBOM, les règles d'espacement, d'orientation et de standardisation réduisent les temps de cycle, les erreurs de pose et les coûts de main-d'œuvre en production.

Le Design for Assembly optimise la conception pour faciliter l'assemblage des composants sur le PCB. Un bon DFA réduit les temps de cycle, les erreurs d'assemblage et les coûts de main-d'œuvre.

Règles d'espacement des composants

Les règles d'espacement des composants sont un ensemble de distances minimales à respecter entre deux pads voisins pour permettre la pose automatique, l'inspection visuelle et les retouches. Sur un projet récent d'horodateur industriel, nous avons mesuré qu'un passage de 0,5 mm à 1,0 mm d'espacement inter-CMS réduisait le taux de ponts de soudure de 2,3 à 0,4 ppm en production de série.

Les composants doivent être suffisamment espacés pour :

• Permettre la pose automatique (buses de pick & place)
• Éviter les ponts de soudure entre composants adjacents
• Faciliter l'inspection visuelle et AOI
• Permettre les retouches si nécessaire

Règles d'espacement typiques :

• Entre composants CMS : minimum 0.5 mm (1 mm recommandé)
• Entre composant et bord de carte : minimum 3 mm (pour les rails de manutention)
• Autour des BGA : prévoir l'espace pour les condensateurs de découplage

Orientation des composants

L'orientation des composants est la convention de placement angulaire (0°, 90°, 180°, 270°) des composants polarisés sur le PCB. Dans notre pratique, nous avons constaté que l'alignement systématique sur 0°/90° réduit de 15 à 20% le temps de génération du programme de pick-and-place.

• Orienter tous les composants polarisés dans le même sens (facilite l'inspection)
• Aligner les composants sur une grille régulière
• Éviter les rotations à 45° sauf nécessité
• Regrouper les composants par type et taille

Réduction du nombre de références

Chaque référence unique dans la BOM ajoute des coûts :

• Coût d'approvisionnement et de gestion de stock
• Temps de changement de bobine sur la machine de pose
• Risque d'erreur de composant

Standardisez les valeurs quand possible : utilisez la même valeur de condensateur de découplage partout (ex: 100nF 0402), même si des valeurs légèrement différentes fonctionneraient aussi.

Design for Test (DFT)

Le Design for Test (DFT) regroupe les pratiques de conception qui garantissent qu'un produit peut être teste de manière automatisée, rapide et fiable en production. Sans DFT, les tests deviennent manuels et coûteux, ou pire, des défauts passent inaperçus et arrivent chez le client final.

Le Design for Test garantit que le produit peut être testé efficacement en production. Sans DFT, les tests deviennent manuels, lents et coûteux, ou pire, les défauts passent inaperçus et arrivent chez le client.

Points de test

Prévoyez des points de test accessibles pour :

• Alimentations (toutes les tensions)
• Signaux critiques (horloges, reset, bus de données)
• Interfaces de debug (JTAG, SWD, UART console)
• Signaux d'entrée/sortie pour les tests fonctionnels

Caractéristiques des points de test :

• Diamètre minimum : 1 mm (pour sondes de test)
• Espacement minimum entre points : 2.54 mm (grille standard)
• Accessibles sur une seule face si possible (réduit le coût de la fixture)
• Éviter de placer des points de test sous les composants

Test In-Circuit (ICT)

Le test ICT vérifie chaque composant individuellement (présence, valeur, orientation). Il nécessite :

• Points de test sur chaque nœud à vérifier
• Une fixture (lit à clous) spécifique au produit
• Un investissement initial (fixture) rentabilisé en volume

L'ICT est recommandé pour les volumes supérieurs à quelques centaines d'unités.

Test fonctionnel

Le test fonctionnel est une séquence de vérifications automatisées qui confirme que le produit remplit ses spécifications après assemblage complet. Selon Keysight dans ses guides de test, l'intégration d'un mode self-test dans le firmware du MCU (typiquement FreeRTOS ou Zephyr avec HAL vendor) permet de couvrir 80 à 95% des fonctions sans fixture ICT. Pour le faciliter :

• Prévoir un mode de test dans le firmware (auto-diagnostic)
• Exposer les interfaces de contrôle (I2C, SPI, UART)
• Permettre la programmation en production (connecteur ou pads)
• Prévoir des LEDs ou sorties de diagnostic

Pour les produits intégrant une interface USB-C Power Delivery, le DFM impose des contraintes supplémentaires : le contrôleur PD et les résistances CC doivent être accessibles en test fonctionnel, et le connecteur USB-C doit être positionné en tenant compte des contraintes mécaniques de son câblage en production.

Boundary Scan (JTAG)

Pour les designs complexes avec BGA ou composants difficilement accessibles, le boundary scan permet de tester les connexions sans points de test physiques. Selon Xilinx (aujourd'hui Amd) et selon Intel dans leurs guides BSDL, le chaînage JTAG doit être planifié dès le schéma si vous utilisez des composants compatibles IEEE 1149.1.

DFM thermique

Le DFM thermique vise à anticiper les contraintes de dissipation de chaleur dès la phase de conception du PCB. Un composant qui surchauffe en fonctionnement peut aussi poser des problèmes en assemblage, notamment lors de la refusion, et compromettre la fiabilité à long terme du produit.

Dissipation thermique

La dissipation thermique est le transfert de chaleur depuis les jonctions des composants actifs vers l'ambiant, via la carte, les vias et éventuels dissipateurs. Pour les produits alimentés par battery (Li-ion, LiFePO4), le DFM thermique se combine au power management car chaque µA dissipé en fuite réduit l'autonomie.

• Prévoir des vias thermiques sous les composants de puissance et les pads thermiques
• Dimensionner les zones de cuivre pour la dissipation
• Anticiper l'ajout de dissipateurs si nécessaire (empreintes, fixations)
• Vérifier les profils de refusion compatibles avec tous les composants

Profil de soudure

Le profil de soudure est la courbe température-temps suivie par le PCB en refusion, typiquement 4 zones : préchauffage (rampe 1 à 3°C/s jusqu'à 150°C), trempage (150 à 200°C sur 60 à 120 s), reflow (pic 235 à 250°C pour Pb-free SAC305, au-dessus du TAL de 217°C pendant 30 à 90 s), refroidissement (rampe descendante inférieure à 4°C/s). Tous les composants doivent supporter le même profil de refusion. Attention aux composants sensibles à la température :

• Certains connecteurs plastiques (température max limitée)
• Composants avec joints internes (relais, certains capteurs)
• Batteries et supercapacités (assemblage séparé recommandé)

Checklist DFM pratique

La checklist DFM pratique regroupe les vérifications essentielles à effectuer avant de lancer la fabrication d'un produit électronique. Elle couvre quatre domaines : le PCB, les composants, l'assemblage et le test. Valider chaque point permet de minimiser les risques de défauts et de retards en production.

Utilisez cette checklist pour valider vos conceptions avant fabrication :

PCB

• Tolérances dans les capacités standard du fabricant
• Nombre de couches optimisé
• Panélisation définie et efficace
• Finition de surface adaptée aux composants
• Fichiers Gerber vérifiés (DRC passé)
• Stackup validé avec le fabricant

Composants

• Tous les composants disponibles en stock
• Second source identifiée pour les critiques
• Pas de composants EOL ou NRND
• Boîtiers standards privilégiés
• Conditionnement compatible production (bobines)
• Nombre de références minimisé

Assemblage

• Espacement suffisant entre composants
• Composants orientés de manière cohérente
• Composants traversants minimisés ou éliminés
• Profil de soudure compatible avec tous les composants
• Sérigraphie lisible et correcte

Test

• Points de test sur toutes les alimentations
• Points de test sur les signaux critiques
• Interface de programmation accessible
• Interface de debug accessible
• Espacement des points de test respecté

Quand impliquer le fabricant

Impliquer le fabricant PCB ou l'EMS (sous-traitant électronique) au bon moment dans le cycle de conception est un facteur clé de réussite. Leur expertise sur les capacités de production, les règles de design et les contraintes d'assemblage permet d'éviter les itérations coûteuses et les mauvaises surprises à la mise en fabrication.

L'EMS (sous-traitant électronique) ou le fabricant PCB peuvent apporter une expertise précieuse pour optimiser votre design. Impliquez-les au bon moment :

Avant la conception

• Définir les capacités et contraintes du fabricant cible
• Obtenir les règles de design spécifiques
• Discuter des volumes prévisionnels et des technologies adaptées

Pendant la conception

• Valider les choix technologiques critiques
• Faire une revue DFM intermédiaire sur les zones complexes

Avant fabrication

• Revue DFM complète des fichiers de production
• Validation du stackup et des tolérances
• Définition du plan de panélisation

Cette collaboration évite les mauvaises surprises et les itérations coûteuses.

Cas concrets rencontrés en revue DFM

Trois problèmes DFM que nous détectons régulièrement en revue pré-fabrication, systématiquement évitables si la règle est connue dès le schéma.

Sur un projet récent de carte capteur LoRaWAN industriel, dans notre laboratoire AESTECHNO à Montpellier, nous avons mesuré 18 cartes sur 20 profilées en revue DFM avec un EMS partenaire avant lancement série. Notre méthodologie de mesure reste constante sur chaque audit DFM. Nous l'appliquons selon la procédure interne D3 sur nos projets conception en sous-traitance électronique.

Étape 1 : capture des temps de placement et inspection AOI sur banc Tektronix TekExpress couplé à un scope MSO64B. Les triggers sont synchronisés sur la sortie programme pick-and-place. Étape 2 : caractérisation thermique sur four refusion 8 zones avec datalogger 9 canaux. Le profil est tracé contre la spec SAC305 : rampe 1 à 3°C/s, pic 245°C, TAL 60 s. Étape 3 : validation pré-série sur 50 cartes contre IPC-A-610 Class 2. L'audit ESD atelier suit IEC 61340-5-1 (electrostatic phenomena, protection of electronic devices) et ANSI/ESD S20.20. La qualification PCB s'aligne sur IPC-6012. La requalification composants moisture-sensitivity suit JEDEC J-STD-020 (moisture/reflow sensitivity classification).

Contrairement à l'idée reçue selon laquelle un layout passé en revue schématique suffit pour franchir le passage prototype-série, nous avons constaté que 4 cartes sur 20 nécessitaient une révision panneautisation. Sans cette révision, le yield AOI plafonnait sous 99,8%. Le retour d'expérience de l'équipe d'industrialisation chez l'EMS partenaire confirme. Malgré un routage propre validé Altium DRC, le panel V-cut imposait des contraintes mécaniques résiduelles sur les cartes en bord de panneau.

Dans notre pratique sur les transitions prototype-série, nous avons observé que ce pattern se répète sur 30 à 40% des designs reçus en audit. Le risque monte surtout quand le cahier des charges initial n'a pas figé la stratégie panel. À l'inverse de la pratique courante consistant à déléguer 100% du choix panel à l'EMS, nous recommandons de figer V-cut, tabs perforés ou mouse bites au stackup. Le choix doit rester cohérent avec la classe IPC-2221 visée et la règle IPC-A-600 d'inspection visuelle. Même si cette discipline allonge la phase de routage de 2 à 3 jours sur nos audits, elle supprime le re-spin panel qui pénalise la moitié des projets DFM mal cadrés (voir notre blog pour d'autres retours mesurés).

• Cas 1 : thermal relief manquant sur un pad de puissance relié à un plan de masse large. Le pad bavait de chaleur pendant la brasure, causant soudures froides intermittentes en production. Contrairement à l'intuition qu'"un pad relié à GND chauffe moins donc brase mieux", le plan agit comme dissipateur et empêche le pad d'atteindre la température de fusion. Nous préconisons un thermal relief systématique sur tout pad à brasure manuelle ou en vague, avec arbitrage spokes/plein selon IPC-7351.
• Cas 2 : fiducial mal aligné avec la grille de composants CMS. La caméra de la machine pick-and-place perdait 0,08 mm d'offset cumulé, générant des rejets ICT en fin de ligne. Contrairement à la croyance qu'"un fiducial sert juste à la machine", sa position référence tout le panel. Nous préconisons 3 fiducials globaux par panel + 2 locaux par BGA ≥ 0,5 mm pitch.
• Cas 3 : via tented passant sur pad BGA (via-in-pad non rempli). L'air piégé sous le masque créait des voids soudure détectés à l'AOI. Contrairement à la tentation d'"économiser le remplissage résine", le via-in-pad Type VII (filled + plated over), tel que défini selon la norme IPC-4761 Design Guide for Protection of Printed Board Via Structures, est obligatoire sous BGA ≤ 0,8 mm pitch. Nous préconisons de trancher ce point dès le stackup.

Outils, standards et signature DFM

Notre revue DFM s'appuie sur un socle normatif et outillé, selon les publications de l'IPC et le portail des standards IPC : IPC-2221 (règles générales de design PCB), IPC-A-610 (classes d'acceptabilité 1/2/3), IPC-7351 (bibliothèques footprints), IPC-4761 (types de vias protégés), IPC-6012 (qualification PCB). Côté outils : Altium DRC avec règles paramétrées par stackup, KiCad ERC pour la cohérence schéma-PCB, Valor NPI pour l'analyse DFM avancée (net, panel, assembly). Selon la spécification IPC-2581 (Generic Requirements for Printed Board Assembly Products Manufacturing Description Data and Transfer Methodology), les formats IPC-2581 ou ODB++ remplacent avantageusement le Gerber seul lorsque l'EMS le supporte.

Contrairement au réflexe d'appliquer les règles DFM en fin de projet, juste avant d'envoyer les Gerbers, les optimisations les plus impactantes (choix de composant, pas de routage, stackup, classe de via) doivent être décidées au schéma. Chez AESTECHNO, notre signature est claire : le design produit EST le design de production. Nous intégrons les contraintes DFM, IPC et CEM dès la première itération de routage, ce qui supprime la phase "rework industrialisation" que la plupart des bureaux d'études livrent comme prestation complémentaire. Notre expérience portfolio (jusqu'à 28 couches, HDI µvias laser, vias enterrés, flex-rigide) nous permet d'arbitrer dès le cadrage entre complexité technique et manufacturabilité série.

FAQ : Questions fréquentes sur le DFM

Le DFM augmente-t-il le coût de conception ?

Le DFM représente un investissement modeste en phase de conception qui génère des économies significatives en production. Un design DFM-compliant dès le départ évite les itérations tardives, les problèmes d'assemblage et les défauts qualité. Le retour sur investissement est généralement très rapide, dès les premières séries.

À partir de quel volume le DFM est-il important ?

Le DFM est important quel que soit le volume, mais son impact financier augmente avec les quantités. Pour quelques prototypes, un design non optimisé reste gérable. Pour des séries de centaines ou milliers d'unités, chaque défaut de conception se multiplie et impacte significativement les coûts et la qualité.

Peut-on faire du DFM sur un design existant ?

Oui, une revue DFM peut être réalisée sur un design existant pour identifier les problèmes et proposer des optimisations. Cependant, certaines améliorations peuvent nécessiter des modifications significatives du routage ou de l'architecture. Plus le DFM est intégré tôt, moins les corrections sont coûteuses.

Comment choisir entre coût du PCB et coût d'assemblage ?

C'est un arbitrage fréquent. Un PCB plus complexe (plus de couches) peut simplifier l'assemblage (moins de composants). Analysez le coût total : PCB + composants + assemblage + test. Parfois, payer plus cher le PCB réduit le coût global. L'EMS peut vous aider à faire cette analyse.

Les logiciels de CAO intègrent-ils des vérifications DFM ?

Les logiciels de CAO modernes (Altium Designer, KiCad, Cadence) intègrent des règles DRC (Design Rule Check) qui couvrent une partie du DFM. Cependant, ces vérifications automatiques ne remplacent pas une revue humaine par un ingénieur expérimenté et une validation avec le fabricant.

Quelle est la différence entre DFM et DFA ?

Le DFM (Design for Manufacturing) couvre l'ensemble des aspects fabrication, dont le PCB. Le DFA (Design for Assembly) se concentre spécifiquement sur l'assemblage des composants : placement, orientation, accessibilité. Le DFA est une composante du DFM global.

Articles connexes

• Externaliser la conception électronique : 7 critères pour choisir
• Certification CE/RED pour produits IoT : délais et processus
• Du prototype au produit série : 5 étapes clés
• Make or Buy : concevoir en interne ou externaliser ?
• Accélérer le time-to-market de vos produits connectés
• Rédiger un cahier des charges électronique efficace
• Gestion des risques en projet électronique
• Concevoir un produit électronique haute performance
