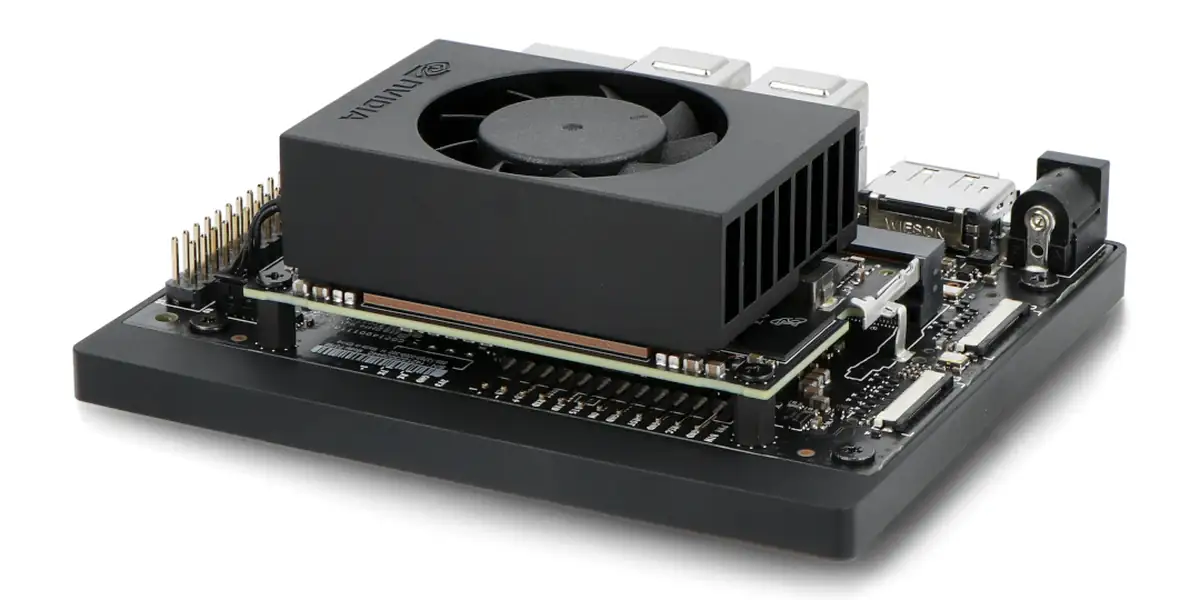

Coût de développement produit électronique : facteurs clés

« Combien ça coûte de développer un produit électronique ? » C'est probablement la première question que vous posez lorsque vous envisagez un nouveau projet. La réponse honnête : ça dépend. Mais cette réponse ne vous aide pas à construire un budget ni à convaincre votre direction d'investir.

Ce que nous pouvons faire, c'est vous expliquer précisément de quoi dépend le coût, quels sont les postes souvent sous-estimés, et comment structurer votre projet pour éviter les mauvaises surprises. Chez AESTECHNO, nous accompagnons depuis plus de 10 ans des entreprises dans le développement de produits électroniques, du cahier des charges à l'industrialisation. Nous avons vu des projets bien budgétés aboutir dans les temps, et d'autres exploser faute d'anticipation.

Ce guide est conçu pour les décideurs techniques, CTO, chefs de projet, responsables R&D, qui veulent comprendre la structure de coût d'un développement électronique et piloter leur budget avec lucidité.

En résumé

Les phases du développement et leur impact sur le coût

Un développement électronique est une séquence de sept phases (faisabilité, schéma/PCB, prototypage, firmware, mécanique, certification, industrialisation) qui impose chacune ses propres facteurs de coût. Comprendre cette structure est essentiel pour bâtir un budget réaliste et identifier les postes sur lesquels vous pouvez agir. Chaque phase ajoute de la valeur, mais aussi de la complexité, et donc du coût. Pour le cadrage budgétaire, selon Bpifrance, l'agence publique de financement de l'innovation (bpifrance.fr), les aides au développement de produits innovants (CIR, prêt innovation) couvrent typiquement plusieurs de ces phases lorsque le cadrage technique et budgétaire est formalisé en amont.

Étude de faisabilité et cahier des charges

L'étude de faisabilité est la phase amont qui consiste à cadrer le projet avant tout engagement de budget significatif. Selon la méthode que nous appliquons en retour d'expérience sur nos projets, un exemple concret : un bilan thermique préliminaire de quelques jours-homme évite régulièrement des semaines de redesign ultérieur. Nomenclature (BOM), sélection composants, architecture fonctionnelle : cette phase est souvent la plus sous-estimée, alors qu'elle conditionne tout le reste. Un cahier des charges bien structuré permet d'éviter les itérations coûteuses en aval. Le coût de cette phase dépend de la complexité du besoin : un produit simple avec des technologies connues nécessite moins d'investigation qu'un dispositif combinant plusieurs interfaces, des contraintes environnementales sévères ou des exigences réglementaires spécifiques.

Ce qui fait varier le coût :

• Nombre de parties prenantes et d'itérations sur les spécifications.
• Besoin d'études préliminaires (bilans thermiques, bilans de consommation, tests de faisabilité RF).
• Complexité du benchmark de solutions techniques.

Conception schématique et routage PCB

La conception du schéma électronique et le routage du circuit imprimé constituent le cœur technique du développement. Le coût dépend directement de la complexité du circuit : nombre de composants, nombre de couches du PCB, présence de bus haute vitesse (DDR, PCIe, USB 3), intégration RF, contraintes d'impédance contrôlée. Côté normalisation PCB, selon Ipc, l'organisme de standardisation des circuits imprimés (ipc.org), les normes IPC-6012 (Qualification and Performance Spécification for Rigid Printed Boards) et IPC-2221 (Generic Standard on Printed Board Design) définissent la classe de performance visée (Class 1, 2 ou 3), qui dicte les tolérances, la traçabilité et le coût unitaire PCB.

Une carte simple en 4 couches avec un microcontrôleur standard représente un effort bien moindre qu'une carte 10 couches intégrant un processeur avec DDR4, plusieurs interfaces haut débit et une section radio. Les signaux haute vitesse imposent des contraintes de routage qui augmentent le temps de conception et nécessitent des compétences spécialisées.

Prototypage (EVT / DVT / PVT)

Le passage du prototype au produit série se fait généralement en trois étapes : Engineering (EVT), Design (DVT), et Production (PVT). Chaque itération implique la fabrication de cartes, l'assemblage de composants, et des campagnes de tests.

Les facteurs de coût à ce stade :

• Nombre d'itérations nécessaires, un design « right-first-time » limite les re-spins.
• Quantité de prototypes par itération.
• Délais de fabrication (standard vs accéléré).
• Disponibilité des composants, des ruptures d'approvisionnement peuvent imposer des redesigns.

Développement firmware et logiciel

Le firmware donne vie au hardware. Le coût de développement logiciel dépend de l'ampleur des fonctionnalités : un simple contrôleur avec quelques capteurs diffère radicalement d'un produit connecté nécessitant une stack réseau complète, des mises à jour OTA (over-the-air), une interface utilisateur, ou une application mobile compagnon.

Les éléments qui alourdissent le budget logiciel :

• Intégration de protocoles de communication (BLE, Wi-Fi, LoRaWAN, LTE).
• Sécurité embarquée (chiffrement, secure boot, gestion des clés).
• Interface utilisateur (écran, application mobile, portail web).
• Tests et qualification (unitaires, intégration, robustesse).

Mécanique et boîtier

Le boîtier est souvent perçu comme un « simple emballage », mais il représente un poste de coût significatif. L'ingénierie mécanique doit intégrer les contraintes thermiques, d'étanchéité (indice IP, norme IEC 60529), d'ergonomie et de fabricabilité. Le choix entre un boîtier standard du commerce et un design sur mesure change radicalement le budget.

L'outillage pour l'injection plastique est un investissement initial important. Il faut aussi compter les itérations de prototypage mécanique (impression 3D, usinage CNC) avant de figer le design pour l'outillage définitif.

Certification (CE, FCC, RED)

Aucun produit électronique ne peut être commercialisé en Europe sans marquage CE, ni aux États-Unis sans certification FCC. Pour les produits radio (Bluetooth, Wi-Fi, LoRa), la directive RED s'ajoute aux exigences. La certification CE et RED pour les objets connectés implique des tests en laboratoire accrédité, de la documentation technique, et parfois plusieurs passages si les premiers tests échouent. D'après Etsi, l'institut européen des normes de télécommunications (etsi.org) et la Cept (cept.org), les normes harmonisées EN 301 489 (CEM radio) et EN 300 328 (ISM 2,4 GHz) structurent la majeure partie des campagnes de test RED.

Le coût de certification varie en fonction :

• Du nombre de normes applicables (CEM, sécurité électrique, radio, SAR...).
• Du secteur d'application (grand public, médical, automobile, chacun avec ses propres référentiels).
• De la qualité de la pré-compliance réalisée en amont.

Tableau récapitulatif : phases et effort relatif

Le tableau ci-dessous compare l'effort relatif, les risques et les leviers d'optimisation de chaque phase. Il consiste à donner aux décideurs une vue synthétique avant d'entrer dans la discussion détaillée par phase.

Phase	Effort relatif	Risque principal	Levier d'optimisation
Étude de faisabilité	Faible à moyen	Besoins mal qualifiés	Cahier des charges stabilisé
Schéma + routage PCB	Élevé	Respin lié à un bug fonctionnel	Revues DFM et DFT en amont
Prototypage EVT/DVT/PVT	Moyen à élevé	Itérations multiples	Approche right-first-time
Firmware / logiciel	Variable (selon stack)	Stack radio/sécurité sous-dimensionnée	Plateforme éprouvée, tests automatisés
Mécanique / boîtier	Moyen (fort si outillage custom)	Outillage injection non amorti	Boîtier standard quand possible
Certification CE/FCC/RED	Moyen à élevé	Échec CEM ou RED en laboratoire	Pré-compliance interne
Industrialisation (DFM/DFA)	Moyen	Rebuts série, coût de non-qualité	DFM intégré dès le schéma

Industrialisation (DFM / DFA)

Le Design for Manufacturing (DFM) est la phase où le produit est optimisé pour la production en série. Un design qui fonctionne en prototype peut se révéler impossible ou trop coûteux à produire à grande échelle. Cette phase inclut l'adaptation du PCB aux contraintes de fabrication série, le choix des composants en fonction de la disponibilité à long terme, et la définition des processus d'assemblage.

Un DFM bien conduit réduit les coûts de production unitaires. Un DFM négligé multiplie les rebuts, les retouches, et les coûts de non-qualité en série.

Les facteurs qui multiplient le coût

Les facteurs multiplicateurs de coût désignent les paramètres projet qui, à complexité égale, pèsent lourdement sur le budget final. On distingue six familles principales : complexité produit, volume visé, contraintes réglementaires sectorielles, connectivité radio, niveau de finition et timeline. Identifier ces facteurs dès le cadrage permet de faire des arbitrages éclairés entre fonctionnalités, qualité, délais et coût. Chez AESTECHNO, nous avons constaté que deux projets de complexité équivalente peuvent diverger significativement en budget final en fonction des seuls choix de réglementation sectorielle et de volume visé.

Complexité du produit

C'est le facteur le plus évident mais aussi le plus difficile à quantifier à l'avance. Le nombre de couches du PCB, la présence de signaux haute vitesse, l'intégration de modules RF ou la gestion de puissance avancée sont autant d'éléments qui augmentent le temps d'ingénierie et les risques de re-design.

Un produit mono-carte avec un microcontrôleur et quelques capteurs est d'un ordre de complexité totalement différent d'un système multi-cartes avec processeur applicatif, mémoire DDR, connectivité cellulaire et interface écran tactile.

Volume de production

Le volume visé influence le coût de développement autant que le coût unitaire. Pour un prototype ou une petite série, on privilégie la rapidité et la flexibilité, quitte à accepter un coût unitaire plus élevé. Pour des volumes importants, l'investissement en industrialisation (DFM, outillage, jigs de test) est amorti sur les quantités et réduit le coût unitaire.

La transition du prototype à la série est un sujet à part entière que nous détaillons dans notre guide sur le passage du prototype à la production série.

Contraintes réglementaires

Un produit grand public standard nécessite le marquage CE classique. Un dispositif médical relève de la norme IEC 62304 pour le logiciel et de la MDR pour la mise sur le marché. Un équipement automobile doit satisfaire les exigences IATF 16949. Un produit aéronautique suit les référentiels DO-254 et DO-178C. Chaque secteur réglementé ajoute des couches de documentation, de tests et de validation qui augmentent significativement le coût de développement. Sur le plan normatif, selon Iec, la Commission Électrotechnique Internationale (iec.ch), et d'après Iso, l'Organisation Internationale de Normalisation (iso.org), le couple IEC 62368-1 (sécurité équipements audio/vidéo/TIC) et IEC 60601-1 (électromédical) gouverne la plupart des exigences sécurité hors automobile, tandis que les familles IEC 61000-4-2 à IEC 61000-4-6 couvrent les essais CEM industriels. Côté cybersécurité, la directive NIS2 et le Cyber Resilience Act (CRA) imposent des SBOM (CycloneDX ou SPDX) et des pratiques alignées NIST SP 800-218 pour les produits numériques.

Connectivité

Chaque technologie de communication ajoute une couche de complexité technique et réglementaire. Le Bluetooth Low Energy est devenu relativement accessible grâce aux modules pré-certifiés. Le Wi-Fi ajoute des contraintes de consommation et de certification. Le LTE ou le NB-IoT impliquent une certification opérateur et des coûts de connectivité récurrents. La communication satellite est encore un ordre de grandeur au-dessus en termes de complexité et de coût.

Niveau de finition

Il y a un écart considérable entre un prototype fonctionnel (proof-of-concept) et un produit fini prêt à être commercialisé. Le PoC valide un concept technique. Le produit fini intègre le boîtier définitif, les certifications, une documentation utilisateur, un packaging, et une fiabilité garantie sur la durée de vie. Ce passage du PoC au produit commercialisable représente souvent une part importante du budget total.

Timeline et urgence

Un planning serré a un coût. Les fabrications accélérées de PCB, les approvisionnements en composants avec délais réduits, et la mobilisation d'équipes en urgence génèrent des surcoûts. Inversement, un planning réaliste dès le départ permet d'optimiser les coûts d'approvisionnement et de planifier les ressources efficacement.

Les coûts cachés que personne ne mentionne

Les coûts cachés d'un développement électronique sont les postes qui apparaissent en cours de projet alors qu'ils n'ont pas été budgétés dans le cadrage initial. Les plus fréquents : respins PCB, échecs de certification, pénuries composants, outillage injection, moyens de test série et maintenance logicielle post-lancement. Les connaître à l'avance permet de constituer des provisions réalistes et de réduire le risque financier du développement. Dans notre expérience, ces postes cachés représentent la première source de dépassement budgétaire, bien avant la sous-estimation initiale de l'effort d'ingénierie.

Re-spins PCB

Un re-spin, c'est une nouvelle version du circuit imprimé rendue nécessaire par un problème identifié lors du prototypage. Chaque re-spin implique la modification du schéma et/ou du routage, une nouvelle fabrication, un nouvel assemblage, et de nouvelles campagnes de tests. Le coût d'un re-spin n'est pas seulement financier, c'est aussi du temps perdu sur le planning.

L'approche « right-first-time » vise à minimiser ces itérations en investissant davantage dans la revue de conception, la simulation, et la validation avant fabrication.

Certification échouée

Cas pratique que nous observons régulièrement : un échec aux tests de certification CEM ou radio impose un redesign partiel ou complet, suivi d'une nouvelle campagne de tests en laboratoire. Ces allers-retours peuvent représenter un coût et un délai significatifs. Une bonne stratégie de pré-compliance, selon la méthode de protocole EN 55032 mesuré à l'aide de sondes near-field en interne, réduit considérablement ce risque avant le passage en laboratoire accrédité.

Pénuries de composants

Le marché des composants électroniques est soumis à des cycles de pénurie qui peuvent imposer un redesign en cours de développement. Un composant sélectionné au moment du cahier des charges peut devenir indisponible quelques mois plus tard, obligeant à trouver un équivalent, modifier le schéma, et revalider le design.

Outillage pour l'injection plastique

Pour les boîtiers sur mesure en plastique injecté, l'outillage (moule) représente un investissement initial conséquent. Ce coût est souvent sous-estimé, d'autant plus si des modifications de design imposent la reprise ou le remplacement du moule.

Tests en production

Produire en série nécessite des moyens de test : jig de test fonctionnel, programmation du firmware en série, tests d'intégrité, calibration. La conception et la fabrication de ces outils de test représentent un coût de développement souvent oublié dans le budget initial.

Maintenance logicielle post-lancement

Une fois le produit sur le marché, le développement ne s'arrête pas. Corrections de bugs, mises à jour de sécurité, évolutions fonctionnelles, support technique, la maintenance logicielle est un coût récurrent qui doit être anticipé dès la conception du produit.

Comment réduire les coûts sans sacrifier la qualité

La réduction des coûts sans compromis qualité consiste à activer cinq leviers précis. Ces leviers sont : stabilisation du cahier des charges, approche right-first-time, intégration du DFM (Design for Manufacturing) dès la conception, pré-compliance CEM interne et réutilisation de plateformes éprouvées. Il s'agit de prendre les bonnes décisions au bon moment, d'investir aux étapes clés pour éviter les surcoûts en aval. D'après Ademe, l'Agence de l'environnement et de la maîtrise de l'énergie (ademe.fr), les principes d'éco-conception appliqués dès la phase amont réduisent l'empreinte matière et énergétique du produit fini, tout en optimisant les coûts de fabrication.

Définir un cahier des charges précis dès le départ

Les modifications de spécifications en cours de projet sont la première cause de dépassement budgétaire. Un cahier des charges complet qui définit clairement les fonctionnalités, les performances attendues, les contraintes d'environnement et les volumes visés permet de dimensionner le projet correctement dès le départ.

Viser le right-first-time

L'approche « right-first-time » consiste à investir davantage en amont, revues de conception approfondies, simulations, analyses de risques, pour réduire le nombre d'itérations en aval. Chaque re-spin évité représente une économie directe de temps et d'argent. Chez AESTECHNO, nous avons constaté que cette approche est le levier le plus efficace pour maîtriser le budget global d'un projet.

Intégrer le DFM dès la conception

Penser à la fabricabilité dès la phase de conception, et non après le prototypage, évite des redesigns coûteux au moment de l'industrialisation. Le DFM intégré optimise le placement des composants, les procédés d'assemblage, et la testabilité en production.

Réaliser une pré-compliance EMC avant le laboratoire

Les tests de compatibilité électromagnétique en laboratoire accrédité sont coûteux. Effectuer des mesures de pré-compliance en interne permet d'identifier et de corriger les problèmes avant le passage officiel, évitant des échecs et des re-tests onéreux.

Réutiliser des plateformes éprouvées

Plutôt que de concevoir chaque projet à partir d'une feuille blanche, la réutilisation de briques matérielles et logicielles éprouvées, modules System-on-Module (SOM), MCU standard (STM32, ESP32, Nordic nRF52, Raspberry Pi Compute Module) avec écosystème mature, plateformes firmware maîtrisées (FreeRTOS, Zephyr, Yocto), outils de conception EDA (Altium, KiCad), réduit le temps de développement et les risques techniques.

Comparaison : développement interne vs externalisation

L'arbitrage entre équipe interne et bureau d'études externe (BE) correspond à un choix structurel entre coûts fixes (salaires, outils, formation, charges) et coûts variables (facturation au projet ou au forfait). L'arbitrage repose sur le volume de projets attendu, les compétences déjà présentes, la vitesse de démarrage recherchée et la gestion de la propriété intellectuelle. Pour une vue marché, selon Insee, l'institut national de la statistique (insee.fr), et d'après Kompass, annuaire B2B de référence (kompass.com) ainsi que Pagesjaunes (pagesjaunes.fr), la France compte plusieurs centaines de bureaux d'études électronique répartis sur le territoire, avec des structures de coût variables selon la localisation et la spécialisation. Ce sujet mérite une analyse détaillée que nous traitons dans notre article dédié : Make or Buy, quand concevoir en interne vs externaliser.

En résumé, les principaux éléments de comparaison :

• Coûts fixes vs variables, Une équipe interne représente des coûts fixes (salaires, charges, outils, formation) que le projet génère ou non du travail. Un bureau d'études convertit ces coûts en coûts variables, facturés par projet.
• Compétences disponibles, Un bureau d'études réunit des compétences complémentaires (hardware, firmware, RF, CEM, certification) qu'il serait coûteux de rassembler en interne pour une PME.
• Rapidité de démarrage, Un prestataire externe peut démarrer en quelques jours. Constituer une équipe interne prend plusieurs mois de recrutement.
• Propriété intellectuelle, L'interne offre un contrôle direct. Avec un prestataire, la cession de PI doit être contractualisée.

Pour approfondir ce sujet, consultez également notre guide sur l'externalisation de la conception électronique. La localisation du prestataire influence aussi significativement la structure de coût : notre comparatif sous-traiter en Chine vs en France analyse les écarts réels de coûts, délais et risques.

Comment AESTECHNO aide à maîtriser le budget

La maîtrise budgétaire chez AESTECHNO consiste à articuler quatre piliers opérationnels. Ces piliers sont : estimation transparente par phases et livrables, jalons avec critères d'acceptation explicites, communication continue sur les risques techniques, et capitalisation d'expérience sur des projets de complexité variable. Nous savons que pour un décideur, la visibilité sur le budget compte autant que la qualité technique du livrable. Voici comment nous y parvenons concrètement.

Estimation transparente dès la phase d'étude

Dès le premier échange, nous découpons le projet en phases et en livrables clairement identifiés. Chaque phase fait l'objet d'une estimation distincte, ce qui vous permet de visualiser la répartition du budget et de prioriser les investissements.

Jalons clairs avec livrables définis

Le développement est structuré en jalons avec des livrables précis et des critères d'acceptation. Cette approche vous donne une visibilité sur l'avancement du projet et la consommation du budget à chaque étape. Pas d'effet tunnel.

Communication continue, pas de surprise

Nous maintenons une communication régulière tout au long du projet. Les difficultés techniques, les risques identifiés, et les décisions qui impactent le budget sont partagés en temps réel. Un problème identifié tôt coûte toujours moins cher à résoudre qu'un problème découvert tard.

Expérience sur des projets de complexité variable

Avec plus de 10 ans d'expérience et des projets couvrant une large gamme de complexité, de la carte capteur simple au système embarqué complet avec connectivité et certification, nous avons développé une capacité d'estimation fiable. Nous savons ce qui coûte cher, ce qui est risqué, et où placer les efforts pour optimiser le rapport coût/résultat.

Cas concrets rencontrés : trois archétypes de dérapage budgétaire

Les dépassements que nous observons le plus fréquemment, avec la cause racine et la préconisation associée. Aucun nom de client (NDA), mais des patterns récurrents identifiables par tout décideur produit.

• Cas 1 : respin certification après échec RED. Une carte passe fonctionnellement, échoue en laboratoire sur EN 301 489 (CEM radio), retour au routage pour reprendre les plans et les filtres. Contrairement à l'idée qu'une "première passe" est économique, les 6 à 12 semaines de respin (PCB + composants + re-booking labo) dominent tout gain réalisé sur la conception initiale. Nous préconisons un pré-scan CEM interne avant toute campagne labo facturée.
• Cas 2 : redesign pour pénurie composants. Un MCU en rupture sans alternative pin-compatible impose de reprendre le schéma, le routage et parfois le firmware. Contrairement à la tentation d'attendre un restock annoncé, la fenêtre produit perdue coûte souvent plus cher que le redesign. Nous préconisons une analyse SiliconExpert (lifecycle, EOL, NRND) et Octopart (multi-source) dès le cadrage BOM, pas en fin de projet.
• Cas 3 : rework CEM sur produit en production série. Un lot sort, une modification de firmware change le spectre émis, le produit redescend sous conformité. Contrairement à la croyance qu'"un produit certifié reste certifié", toute modification significative ré-ouvre la conformité RED. Nous préconisons une procédure de change-control CEM dès la production, avec pré-scan interne avant chaque révision firmware radio.

Outils et standards d'estimation budgétaire

L'estimation fiable s'appuie sur des sources de données nommées et structurées : d'après Octopart et selon Findchips, le prix agrégé Bill of Materials (BOM) multi-distributeurs est disponible en consultation directe ; d'après SiliconExpert, la donnée lifecycle, Not Recommended for New Designs (NRND), End of Life (EOL), conformité RoHS/REACH, permet de filtrer les composants à risque dès le cadrage ; selon Digikey et d'après Mouser, les stocks spot et les lead times distributeurs orientent la stratégie d'approvisionnement. Côté financement public, d'après Bpifrance, le Crédit Impôt Recherche (CIR) et le prêt innovation couvrent une part du développement éligible ; selon l'Ademe, les aides à l'éco-conception soutiennent les projets limitant leur empreinte matière. Côté certification, le cadre de coût dépend directement de la classe IPC ciblée (Class 1 grand public, Class 2 industriel courant, Class 3 médical/aéronautique/militaire) : chaque niveau impose des règles de conception, des tolérances, une traçabilité et des tests différents, et le coût unitaire PCB peut varier de 30 à 200 % entre Class 2 et Class 3 selon la complexité.

Contrairement à la tentation de choisir le BOM le moins cher possible, les pénalités de respin (typiquement 6-12 semaines) rendent un BOM 10-15 % plus cher mais multi-source quasi toujours rentable à 18 mois. Notre signature technique, le design produit EST le design production, CEM pré-conforme et IPC intégrés dès le schéma, vise précisément à éliminer la classe de dérapages la plus coûteuse : le respin industrialisation. Associée à notre expérience de mitigation de pénuries (recherche d'alternatives pin-compatibles ou redesign ciblé), cette approche stabilise le budget à 18-24 mois, pas seulement à la livraison prototype.

Questions fréquentes

Cette FAQ regroupe les questions les plus fréquentes sur l'estimation budgétaire et consiste à répondre directement aux points qui conditionnent le cadrage initial d'un produit électronique.

Combien coûte le développement d'une carte électronique ?

Le coût dépend de la complexité du circuit (nombre de composants, couches PCB, interfaces haute vitesse, connectivité radio), du nombre d'itérations de prototypage, et des certifications requises. Chaque projet est unique : nous recommandons de définir un cahier des charges précis comme base d'estimation.

Quels sont les postes de coût principaux ?

Les postes majeurs sont la conception hardware (schéma + routage PCB), le développement firmware/logiciel, le prototypage (fabrication et assemblage), la certification (CE/FCC/RED), la mécanique (boîtier), et l'industrialisation (DFM/DFA, outillage, jigs de test). La part relative de chaque poste varie selon le type de produit.

Combien de temps faut-il pour développer un produit électronique ?

Le délai typique va de quelques mois pour un produit simple basé sur des technologies maîtrisées, à plus d'un an pour un système complexe nécessitant plusieurs itérations et des certifications sectorielles. Le planning dépend de la complexité technique, de la disponibilité des composants, et de la réactivité dans les validations.

Comment éviter les dépassements de budget ?

Les trois leviers les plus efficaces : un cahier des charges complet et stabilisé avant le démarrage, une approche right-first-time qui réduit les re-spins, et une communication transparente entre le donneur d'ordre et l'équipe de développement. Prévoir une provision pour les aléas (composants, certification) est également prudent.

Faut-il externaliser ou recruter en interne ?

Cela dépend de votre volume de projets, de votre cœur de métier, et de votre horizon temporel. L'externalisation offre de la flexibilité et un accès immédiat à des compétences variées. L'interne convient aux entreprises avec un flux continu de développements. Consultez notre analyse Make or Buy pour un cadre de décision complet.

AESTECHNO propose-t-elle des estimations gratuites ?

Oui. Nous proposons un premier échange de 30 minutes pour comprendre votre besoin et vous fournir une estimation structurée par phases. Cet échange est gratuit et sans engagement. Contactez-nous à contact@aestechno.com ou via notre formulaire de contact.
