Projet électronique haute performance : le guide du décideur

Nous avons audité de nombreux bus numériques conçus ailleurs : certains fonctionnaient, d'autres non. La différence se jouait rarement au routage, mais des mois plus tôt, au moment du choix du partenaire. Chez AESTECHNO, bureau d'études électronique à Montpellier, nous accompagnons des décideurs sur chaque projet électronique haute performance. Mis à jour juin 2026.

Sommaire

• Qu'est-ce qu'un projet électronique haute performance ?
• Pourquoi ces projets ne pardonnent pas l'improvisation.
• Les trois modes d'échec.
• La règle décisive : simuler avant de fabriquer.
• Internaliser ou externaliser ?
• Retour terrain : audits et projets réels.
• Les 7 questions à poser avant de signer.
• FAQ.

Qu'est-ce qu'un projet électronique haute performance ?

Un projet électronique haute performance désigne un développement où la physique du signal devient le facteur de risque dominant. Liaisons numériques multi-gigabit, radiofréquence au-delà du gigahertz, traitement temps réel sur FPGA, interconnexions PCI Express denses ou fortes puissances : ces projets exigent une maîtrise fine du PCB, du contrôle d'impédance (impedance control), de chaque paire différentielle (differential pair), de la largeur de trace et des stubs de via, ainsi qu'une instrumentation que l'électronique classique n'impose pas.

Concrètement, votre projet entre dans cette catégorie dès qu'une de ces frontières est franchie :

Domaine	Exemple concret	Contrainte dominante	Référence normative
Mémoire rapide	DDR4 3200 MT/s, DDR5 6400 MT/s, LPDDR4	Intégrité de signal, marges de timing (tCK DDR5 environ 312 ps)	JEDEC JESD79-5
Interconnexion série	PCIe Gen 4/5 (16 à 32 GT/s par lane), USB 3.2 Gen 2x2 (20 Gbps)	Pertes d'insertion, budget de jitter, taux d'erreur binaire Bit Error Rate (BER) cible 1e-12	PCI-SIG, USB-IF
Radiofréquence	Liaisons RF jusqu'à 10 GHz, radar, Software Defined Radio (SDR)	Adaptation d'impédance, bruit de phase, CEM	RED 2014/53/EU, ETSI EN 300 328
Traitement temps réel	FPGA AMD Zynq UltraScale+, acquisition haute vitesse	Latence déterministe en microsecondes, timing closure	IEEE, MIPI Alliance
Forte puissance	Alimentation 10 kV, ASIC IA haute puissance	Thermique, intégrité d'alimentation, sécurité électrique	IEC 61010-1, EN 55032 (CISPR 32)

Ces domaines partagent un point commun que nous constatons sur le terrain : nos projets radar, lidar et SDR partagent la même architecture, front-end RF, échantillonnage haute vitesse, traitement temps réel sur FPGA. Un partenaire qui maîtrise cette chaîne complète couvre la majorité des projets haute performance industriels. Pour la dimension purement signal, voir notre guide de conception PCB high-speed et intégrité de signal.

Pourquoi ces projets ne pardonnent pas l'improvisation

Un produit haute performance est un produit où trois risques se cumulent : physique, réglementaire et industriel. Le signal se dégrade à chaque centimètre de trace, la compatibilité électromagnétique Electromagnetic Compatibility (EMC) conditionne la certification CE/FCC, et un prototype fonctionnel n'est pas un produit fabricable en série. Chacun peut invalider la carte après fabrication, quand la correction coûte le plus cher.

Selon IPC (IPC-2221), les règles de conception qui suffisent en basse vitesse cessent d'être pertinentes dès que les temps de montée se comptent en dizaines de picosecondes : l'empilage des couches (stackup), le choix des matériaux et le contrôle d'impédance deviennent des décisions structurantes. Selon JEDEC (JESD79-5), une interface DDR5 à 6400 MT/s laisse une fenêtre de timing d'environ 312 ps : aucune marge pour une conception approximative. Selon PCI-SIG, une liaison Gen 5 doit tenir un taux d'erreur binaire de 1e-12 sur des pertes limitées à 16 GHz. Et selon IEEE (IEEE 802.3), une liaison 10GbE limite les pertes à 6 dB à 2,5 GHz : ce niveau d'exigence se démontre par la mesure, pas sur le papier.

Pour un décideur, la conséquence est directe : sur ce type de projet, le choix du partenaire de conception pèse davantage que toutes les décisions techniques qui suivront, parce que c'est lui qui détermine si les problèmes seront détectés avant ou après la gravure.

Les trois modes d'échec d'un projet haute performance

Les trois modes d'échec sont des scénarios où la vérification arrive après la fabrication : intégrité de signal, compatibilité électromagnétique, industrialisation. Les trois partagent la même racine, une vérification repoussée au moment où elle coûte le plus cher à corriger.

Mode 1 : l'intégrité de signal découverte après fabrication. Nous avons audité de nombreux bus numériques client : certains fonctionnaient, d'autres non. Le scénario typique est une carte qui démarre au laboratoire puis accumule des erreurs intermittentes en température ou en production. À ce stade, la correction passe par une nouvelle itération de carte, avec son délai de fabrication et sa campagne de validation complète. Le même défaut, détecté en simulation, se corrige en quelques heures de re-routage.

Mode 2 : la CEM traitée en fin de projet. Contrairement à une idée répandue, la compatibilité électromagnétique ne se "répare" pas en fin de développement avec des ferrites et du blindage : elle se construit dès le placement des composants et l'empilage du PCB. Un échec en chambre CEM à quelques semaines du lancement, émissions hors gabarit EN 55032 ou immunité insuffisante selon IEC 61000-4-2, est l'un des scénarios les plus coûteux qui soient, car il combine re-conception, re-fabrication et re-certification. Notre approche est détaillée dans notre guide de la compatibilité électromagnétique.

Mode 3 : l'industrialisation non anticipée. Un prototype qui fonctionne n'est pas un produit. Nous avons accompagné un client dans l'industrialisation d'un produit intégrant un ASIC haute puissance dédié à l'IA : la transition prototype-série soulève des questions de thermique, d'approvisionnement et de testabilité qui relèvent du Design For Manufacturing (DFM) et doivent être posées dès la conception. Notre méthodologie complète est décrite dans du prototype à la série.

La règle décisive : simuler avant de fabriquer

La simulation avant fabrication consiste à modéliser le comportement électrique réel de la carte avant de lancer la gravure. Elle couvre l'intégrité de signal, ou Signal Integrity (SI), l'intégrité d'alimentation, ou Power Integrity (PI), et le comportement électromagnétique. C'est le seul moyen de transformer un pari industriel en décision d'ingénierie : le verdict tombe avant d'engager les coûts de fabrication et les semaines de délai.

Chez AESTECHNO, nous utilisons régulièrement les outils de simulation ANSYS, dont SIwave et HFSS : simulation digitale haute vitesse (eye diagram, jitter, interférence inter-symbole), intégrité de signal, intégrité d'alimentation et optimisation d'antennes assistée par IA. Le résultat tient en une phrase que peu de bureaux d'études peuvent prononcer : nous pouvons dire avant fabrication si ça va fonctionner, avec une bonne précision. La fabrication devient alors une confirmation, pas une expérience.

Cette capacité change la nature de la conversation commerciale. Sans simulation, un bureau d'études vend des heures et vous portez le risque ; avec simulation, il vend un résultat vérifié avant fabrication. Même si l'investissement en licences et en compétences est significatif côté prestataire, c'est précisément ce qui le rend rare : peu de structures l'amortissent, et c'est un critère de sélection immédiat pour un décideur.

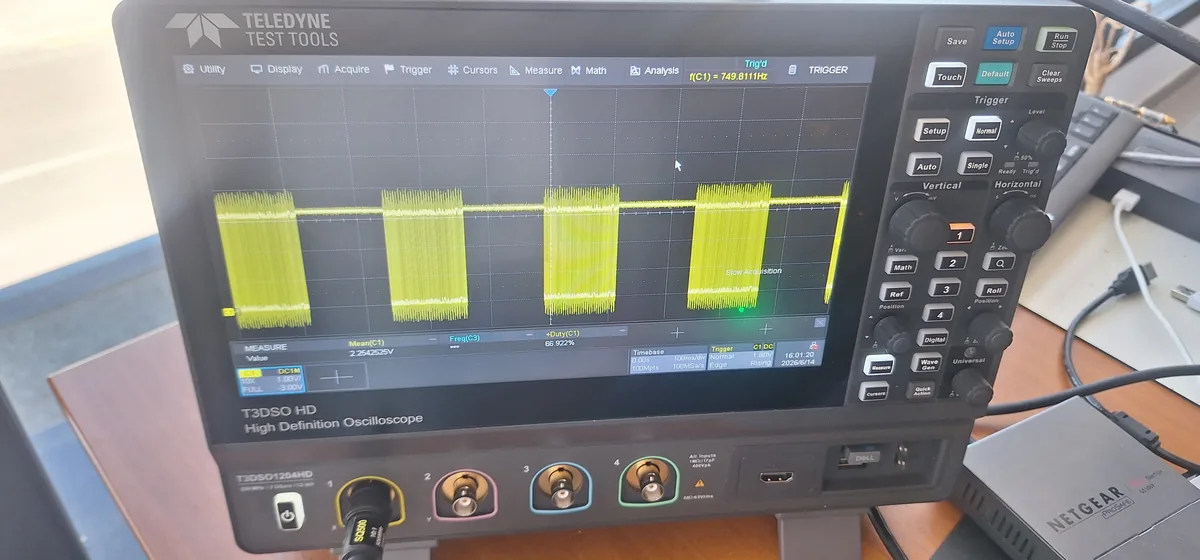

La simulation ne remplace pas la mesure, elle la prépare. Notre laboratoire confirme chaque simulation par des mesures d'eye diagram sur banc Tektronix TekExpress, et le digital haute vitesse et les mesures d'eye diagram n'ont plus de secret pour nous. Quand la simulation et la mesure racontent la même histoire, le produit est prêt pour la certification.

Internaliser ou externaliser la conception haute performance ?

Internaliser consiste à recruter et équiper une équipe couvrant intégrité de signal, RF, FPGA et industrialisation ; externaliser consiste à confier la conception à un bureau d'études spécialisé. Le bon choix dépend de deux variables : la récurrence du besoin haute performance et la criticité du calendrier de mise sur le marché.

Trois éléments penchent structurellement vers l'externalisation sur le segment haute performance. D'abord l'outillage : simulateurs électromagnétiques, bancs de mesure haute vitesse et analyseurs de réseau représentent un investissement difficile à justifier pour un seul produit. Ensuite la compétence : un ingénieur intégrité de signal s'entretient par la pratique sur des projets variés ; isolé sur un produit unique, son expertise s'érode. Enfin le calendrier : un bureau d'études déjà équipé démarre la semaine suivante, là où un recrutement spécialisé se compte en mois. À l'inverse, si la haute performance est le coeur récurrent de votre activité, la construction progressive d'une équipe interne, accompagnée par un partenaire en transfert de compétences, est un choix rationnel.

Les critères détaillés de sélection d'un prestataire (gouvernance, propriété intellectuelle, modèles contractuels, signaux d'alerte) sont traités dans notre guide externaliser la conception électronique. Pour un regard investisseur sur la qualité technique d'une équipe, voir notre due diligence technique.

Retour terrain : ce que nos audits et nos projets nous ont appris

Le retour terrain désigne ici ce que nous observons en laboratoire sur des cartes réelles, les nôtres et celles que des clients nous confient en audit. C'est la matière première de ce guide : les modes d'échec décrits plus haut ne sont pas théoriques, nous les rencontrons régulièrement sur des produits déjà fabriqués.

Sur un projet récent de synchronisation Bluetooth PAwR, dans notre laboratoire AESTECHNO à Montpellier, nous avons mesuré une synchronisation inférieure à 5 µs sur 100 capteurs gérés simultanément, sur module radio Nordic Semiconductor. Notre méthodologie de mesure reste constante sur chaque projet haute performance : simulation SI/PI sous ANSYS avant gravure, mesures d'eye diagram sur banc Tektronix TekExpress après fabrication, caractérisation en chambre climatique de -40 à +85 °C contre les exigences JEDEC et PCI-SIG. Contrairement à l'idée reçue selon laquelle un bus qui démarre est un bus qui fonctionne, nous avons constaté lors de nos audits que des liaisons opérationnelles au laboratoire échouaient en température, avec des marges d'oeil presque nulles. Le retour d'expérience de nos projets RF jusqu'à 10 GHz confirme le même schéma : les problèmes invisibles sur prototype deviennent des pannes de série. Dans notre pratique sur les projets radar, lidar et SDR, nous avons observé que la chaîne RF, échantillonnage et FPGA concentre l'essentiel du risque technique. Le même niveau d'exigence vaut côté calcul embarqué : nous avons livré au premier trimestre 2026 un portage NVIDIA Jetson Orin NX avec BSP Yocto sur mesure. Malgré la pression du calendrier, nous recommandons de ne jamais lancer une fabrication haute performance sans verdict de simulation : c'est la décision la plus rentable du projet.

Les 7 questions à poser avant de signer

Ces sept questions sont des filtres vérifiables qui séparent les structures équipées de celles qui improviseront sur votre projet. Aucune ne demande d'être ingénieur : chacune appelle une réponse concrète, un outil nommé, une mesure montrée, un processus décrit, jamais une promesse générale.

1. Pouvez-vous dire avant fabrication si la carte fonctionnera ? La réponse attendue nomme des outils de simulation SI/PI et montre des rapports réels. Une réponse du type "nous appliquons les règles de l'art" signifie que vous porterez le risque de la première fabrication.

2. Avec quels moyens mesurez-vous un bus multi-gigabit ? La conformité PCIe, USB ou DDR se démontre sur banc de mesure, eye diagram à l'appui. Chez AESTECHNO, ces mesures sont réalisées sur banc Tektronix ; demandez à voir un diagramme de l'oeil issu d'un projet réel.

3. Quel est votre historique en certification ? Le passage CE/FCC est l'examen final du projet. Notre référence sur ce point : 100% de réussite aux certifications CE/FCC au premier passage. Quelle que soit la réponse de votre interlocuteur, elle doit être chiffrée et assumée.

4. Sur quels domaines avez-vous déjà livré ? Les références haute performance restent souvent sous NDA, c'est normal. Mais un partenaire sérieux peut décrire les classes de projets menés : chez nous, radar, lidar, SDR, calculateur industriel Intel i5 à bus PCIe densément peuplé, alimentation 10 kV, ASIC IA haute puissance.

5. Qui fait référence sur le sujet ? L'expertise haute vitesse se transmet et s'enseigne. Hugues Orgitello, fondateur d'AESTECHNO, est formateur titulaire de la formation CAP'TRONIC "Introduction à la conception de cartes pour signaux High-Speed". Un partenaire dont l'expertise est reconnue par un organisme tiers offre une garantie qu'aucune plaquette commerciale ne remplace.

6. Comment préparez-vous la série ? La réponse doit mentionner le design for manufacturing dès la conception, pas après le prototype. Notre savoir-faire signature : des projets industriels custom prêts pour la fabrication à grande échelle.

7. Quelles étapes de validation jalonnent le projet ? Un projet structuré suit des phases EVT, DVT puis PVT avec des critères de sortie explicites à chaque étape ; notre processus de conception produit les détaille, et un cadre qualité aligné ISO 9001 structure la traçabilité. Un projet sans jalons de validation est un projet dont personne ne sait s'il avance.

En résumé

L'essentiel est le suivant : un projet électronique haute performance se gagne avant la première fabrication, quand la correction ne coûte encore que des heures d'ingénierie. Pour un décideur, la qualification du partenaire remplace avantageusement la maîtrise technique du sujet : sept questions vérifiables suffisent.

• Haute performance = risque physique dominant : multi-gigabit, RF, FPGA temps réel, PCIe dense ou forte puissance changent la nature du projet.
• Trois modes d'échec : intégrité de signal découverte après fabrication, CEM traitée trop tard, industrialisation non anticipée.
• La question décisive : votre partenaire peut-il dire, simulation à l'appui, si la carte fonctionnera avant de la fabriquer ?
• La mesure confirme : eye diagram sur banc Tektronix TekExpress et validation en température complètent la simulation.
• Externaliser est rationnel quand le besoin haute performance est ponctuel ou que le calendrier est critique ; internaliser se construit progressivement.

FAQ : projet électronique haute performance

Cette FAQ est la synthèse des questions que nous posent les décideurs et directions techniques avant de lancer un développement haute performance.

Qu'est-ce qu'un projet électronique haute performance ?

C'est un projet où la physique du signal domine le risque : liaisons multi-gigabit (DDR5, PCIe Gen 4/5, USB 3.2), radiofréquence au-delà du gigahertz, traitement temps réel sur FPGA, fortes puissances. Ces projets exigent simulation d'intégrité de signal, instrumentation de mesure spécialisée et méthodologie de validation que l'électronique classique n'impose pas.

Pourquoi ces projets échouent-ils souvent après la fabrication ?

Parce que les défauts d'intégrité de signal et de compatibilité électromagnétique sont invisibles sur un schéma et n'apparaissent qu'à la mesure : un bus peut démarrer au laboratoire puis échouer en température ou en certification. Sans simulation avant gravure, la première fabrication sert de test, au prix d'itérations de cartes et de mois de délai.

La simulation avant fabrication est-elle vraiment indispensable ?

Au-delà de quelques gigabits par seconde, oui. Selon PCI-SIG et JEDEC, les marges de timing et de pertes des interfaces modernes sont trop étroites pour être garanties par les seules règles de routage. La simulation SI/PI rend un verdict avant d'engager la fabrication ; c'est la différence entre une décision d'ingénierie et un pari.

Faut-il internaliser ou externaliser la conception haute performance ?

Externaliser est généralement rationnel quand le besoin est ponctuel ou le calendrier critique : outils de simulation, bancs de mesure et compétences spécialisées sont difficiles à amortir sur un seul produit. Internaliser se justifie quand la haute performance est le coeur récurrent de l'activité, idéalement en transfert de compétences avec un bureau d'études.

Comment vérifier les compétences réelles d'un bureau d'études haute vitesse ?

Demandez des preuves vérifiables : outils de simulation nommés avec exemples de rapports, eye diagram issus de projets réels, historique de certification CE/FCC chiffré, références de classes de projets (radar, SDR, PCIe dense), credentials reconnus par des tiers comme une formation CAP'TRONIC. Une promesse générale sans preuve est un signal d'alerte.

Quel est le bon moment pour impliquer un bureau d'études ?

Dès le cahier des charges : les décisions les plus structurantes (architecture, choix des composants, empilage PCB, stratégie CEM) se prennent avant la première ligne de schéma. Un partenaire impliqué tôt sécurise aussi le chiffrage et le calendrier ; notre guide du cahier des charges électronique détaille cette étape.
