Conception carte électronique RF : erreurs à éviter, bonnes pratiques, et retour d’expérience terrain

Pourquoi tant de projets RF échouent (et comment ne pas faire partie des statistiques)

Une carte électronique RF (Radio Fréquence) est un circuit imprimé intégrant des composants de communication sans fil — transceivers, antennes, filtres, amplificateurs, réseaux d’adaptation — pour transmettre et recevoir des signaux radio. Ces cartes sont le socle matériel des technologies LoRa, Bluetooth Low Energy, Wi-Fi, NB-IoT ou Sub-GHz utilisées dans l’IoT industriel, le médical connecté et la logistique.

Une carte électronique avec connectivité radio ne s’improvise pas.

Entre les interférences, les pertes de signal, les certifications ratées et les antennes mal intégrées, les erreurs RF coûtent du temps, de l’argent, et parfois un marché entier. Le plus frustrant : beaucoup de ces erreurs sont évitables dès la phase de conception, à condition de maîtriser les subtilités de la propagation radio sur PCB.

Chez AESTECHNO, nous concevons des cartes RF pour des produits connectés en production — capteurs industriels, dispositifs médicaux, trackers logistiques. Nous avons appris, souvent à la dure, que la différence entre un prototype qui fonctionne sur la paillasse et un produit qui passe en certification tient à des détails de conception que la plupart des bureaux d’études sous-estiment.

Technologies RF que nous déployons en production

Notre expertise RF repose sur des technologies que nous intégrons dans des produits réels, en série, avec certification obtenue. Nous ne faisons pas de la R&D théorique : chaque choix d’architecture a été validé en production et en laboratoire de certification.

BLE 5 (Bluetooth Low Energy)

Nous concevons des cartes basées sur les chipsets nRF de Nordic Semiconductor (nRF52, nRF53) pour des applications nécessitant une communication courte portée à très faible consommation. Notre expérience couvre l’intégration d’antennes céramiques et trace sur des PCB compacts, le tuning du réseau d’adaptation avec VNA, et la validation du budget de liaison en conditions réelles (boîtier plastique, boîtier métallique, proximité du corps humain). Nous avons livré des produits BLE 5 en série pour des applications de monitoring avec autonomie batterie de plusieurs années. Pour approfondir les spécificités du Bluetooth 5.4 et du PAwR, consultez notre article dédié sur le Bluetooth Low Energy.

LoRa / LoRaWAN

Nous intégrons des modules LoRa (Semtech SX126x, STM32WL) pour des capteurs longue portée à très faible consommation. Le défi principal en LoRa est l’intégration antenne : la bande Sub-GHz (868 MHz en Europe) impose des antennes physiquement plus grandes qu’en 2.4 GHz, et le moindre défaut d’adaptation se traduit par une perte de portée critique. Nous avons une expérience concrète de la connectivité satellite via Kinéis, qui pousse les contraintes RF encore plus loin. Pour une comparaison détaillée des réseaux LPWAN, consultez notre article sur LoRaWAN, NB-IoT et Sigfox.

Wi-Fi

L’intégration Wi-Fi sur carte custom présente des contraintes spécifiques : consommation élevée en pic (jusqu’à 300 mA), sensibilité au bruit d’alimentation, et cohabitation délicate avec d’autres radios (BLE, LoRa) sur le même PCB. Nous utilisons des modules Espressif (ESP32) et des chipsets dédiés selon les besoins de débit et de sécurité, avec un soin particulier apporté au filtrage d’alimentation et à l’isolation des plans de masse.

Adaptation d’antenne et certification RED

Chaque conception RF que nous livrons inclut un réseau d’adaptation d’antenne dimensionné et validé au VNA (analyseur de réseau vectoriel). Nous mesurons le coefficient de réflexion (S11), la bande passante à -10 dB, et le TOS avant de figer le design pour la production. Cette rigueur nous permet d’atteindre les niveaux de performance exigés par la directive RED 2014/53/UE dès le premier passage en laboratoire. Pour en savoir plus sur le processus de certification, consultez notre guide sur la certification CE et RED pour les produits IoT.

Comparatif des technologies radio pour l’IoT

Le choix de la technologie radio est la première décision structurante d’un projet IoT. Il conditionne la portée, l’autonomie batterie, le débit de données, et le modèle économique du produit. Voici notre grille de décision, issue de nos projets terrain.

Technologie	Portée typique	Débit	Consommation	Coût module	Usage typique
BLE 5.x	50-200 m	1-2 Mbps	Très faible	Faible	Wearables, beacons, médical, monitoring
LoRa / LoRaWAN	5-15 km	0,3-50 kbps	Très faible	Modéré	Capteurs industriels, agriculture, smart city
Wi-Fi (2.4/5 GHz)	30-100 m	100+ Mbps	Élevée	Faible	Streaming, caméras, domotique, passerelles
NB-IoT	Cellulaire (km)	100-250 kbps	Modérée	Élevé	Compteurs, tracking, infrastructure
Sigfox	10-40 km	100 bps	Très faible	Modéré	Alertes simples, géolocalisation

Notre conseil : Pour les projets industriels longue portée avec autonomie batterie, privilégiez LoRa ou NB-IoT. Pour les wearables et le médical connecté, BLE 5 reste le standard. Pour les passerelles et les applications nécessitant du débit, Wi-Fi s’impose. Contactez-nous pour une analyse personnalisée de votre cas d’usage.

Les erreurs RF classiques et comment les éviter

Les erreurs de conception RF sont récurrentes. Nous les voyons sur les prototypes que nos clients nous apportent après un premier essai infructueux. Voici les cinq plus courantes, avec des explications concrètes pour les comprendre et les éviter.

1. L’antenne mal intégrée — le classique qui tue la portée

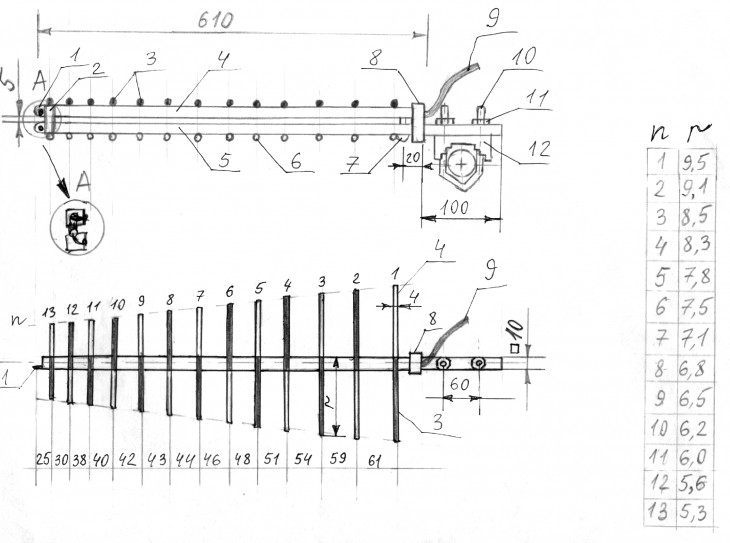

L’antenne n’est pas un « composant en plus ». C’est le point de conversion entre signal électrique et onde radio, et c’est l’élément le plus sensible de toute la chaîne RF.

Erreur concrète : antenne trop proche du plan de masse. Une antenne céramique 2.4 GHz placée à moins de 3 mm du plan de masse voit son impédance chuter et sa fréquence de résonance se décaler. Résultat : le coefficient de réflexion (S11) passe de -15 dB à -3 dB, ce qui signifie que la moitié de la puissance est réfléchie au lieu d’être rayonnée. La portée s’effondre.

Erreur concrète : absence de réseau d’adaptation (matching network). Sans réseau d’adaptation entre le transceiver et l’antenne, la puissance réfléchie augmente. Sur un budget de liaison serré (typique en LoRa longue portée), la perte de 2-3 dB due à un mauvais TOS fait la différence entre un capteur qui remonte ses données et un capteur muet.

Nous intégrons dès le départ les contraintes d’antenne dans la géométrie du PCB — antennes céramiques, trace, patch ou connecteurs U.FL/SMA — avec un plan de masse dégagé conforme aux spécifications du fabricant d’antenne.

2. Routage RF approximatif = performances aléatoires

En RF, les signaux sont ultra-sensibles aux discontinuités d’impédance. Un via mal placé, une mauvaise largeur de piste, ou une masse flottante, et c’est toute votre bande passante qui s’écroule.

Erreur concrète : piste RF avec mauvaise impédance caractéristique. Une piste censée faire 50 ohms mais routée à 75 ohms (mauvaise largeur pour le stack-up choisi) crée une réflexion à chaque transition d’impédance. Sur une piste de quelques centimètres à 2.4 GHz, la perte peut atteindre 3-6 dB — soit une réduction de portée de moitié ou plus.

Chez AESTECHNO :

• Nous isolons physiquement les domaines analogiques, digitaux et RF sur le PCB.
• Nous routons en impédance contrôlée (50 ohms typique), et nous travaillons en amont avec le fabricant de PCB pour valider le stack-up et les paramètres de gravure.
• Nous utilisons des simulateurs EM (ANSYS HFSS) pour valider les transitions critiques avant fabrication.

Ces compétences rejoignent directement celles du design haute vitesse (high-speed), où l’intégrité du signal est tout aussi critique.

3. Alimentation négligée = bruit radio assuré

Un régulateur à découpage trop bruité peut injecter des harmoniques directement dans la bande de fréquence de votre transceiver. Le résultat : un plancher de bruit élevé qui dégrade la sensibilité du récepteur.

Nous traitons l’alimentation comme un sous-système RF à part entière, avec :

• Découplage ciblé (céramiques MLCC basse ESR au plus près des pins d’alimentation),
• Filtres LC ajustés selon les harmoniques mesurées du régulateur,
• Layout optimisé pour minimiser les boucles de courant et les couplages parasites.

4. Se reposer sur un module certifié sans penser à la CEM

« Le module est certifié, donc pas de problème. » Faux.

Ce n’est pas parce qu’un module a une certification CE qu’il ne perturbera pas votre carte, ou ne sera pas perturbé par elle. La certification du module couvre le module isolé, dans les conditions de test du fabricant. Votre produit fini, avec ses moteurs, ses lignes de puissance, ses câbles et son boîtier, est un environnement électromagnétique différent.

Erreur concrète : absence de blindage RF. Un module BLE intégré sans capot de blindage à proximité d’un convertisseur DC-DC à 1 MHz voit son plancher de bruit remonter. Le débit BLE chute, les déconnexions se multiplient, et le produit échoue aux tests d’immunité en laboratoire de compatibilité électromagnétique (CEM).

Nous analysons chaque intégration en environnement réel : moteurs, alimentations à découpage, câbles longs, proximité d’autres radios — pour identifier et traiter les couplages parasites avant le passage en laboratoire.

5. Laisser la certification RF/CEM pour la fin du projet

Une carte non testée avant certification, c’est un aller simple vers des retards et des surcoûts. Nous avons vu des projets perdre plusieurs mois et nécessiter deux à trois itérations de PCB parce que la certification avait été traitée comme une formalité de fin de projet.

Chez AESTECHNO, nous anticipons les tests CEM et RF dès le routage :

• Zones critiques isolées avec garde et blindage intégré dès le layout,
• Pads de test RF accessibles pour mesure au VNA sans re-spin,
• Pré-scans CEM en interne pour identifier les problèmes avant le laboratoire accrédité,
• Conformité à la directive RED anticipée dès le choix des composants.

Notre approche : fiabiliser les performances radio dès la conception

La conception d’une carte RF fiable ne se résume pas à placer un transceiver et une antenne sur un PCB. C’est un travail d’ingénierie système qui demande de maîtriser simultanément le routage haute fréquence, la gestion thermique, l’intégrité de l’alimentation, et les contraintes de certification.

Ce que nous faisons chez AESTECHNO :

• Cartes optimisées pour LoRa, BLE, Wi-Fi, Sub-GHz, NB-IoT
• Routage HF en impédance contrôlée avec validation stack-up fabricant
• Intégration d’antennes selon vos contraintes mécaniques et environnementales
• Simulation RF (ANSYS HFSS) et validation au VNA
• Certification CE / RED / FCC préparée dès la conception
• Cohabitation multi-radios (BLE + LoRa, Wi-Fi + BLE) sur un même PCB

Pour les projets combinant traitement du signal avancé et connectivité RF — comme les applications SDR (Software Defined Radio) — nous pouvons également intégrer des FPGA pour le traitement numérique en bande de base.

Nous travaillons comme un bureau d’études électronique intégré à votre équipe R&D, de la spécification jusqu’à l’industrialisation.

Conception RF : un enjeu stratégique pour vos produits connectés

La connectivité radio est devenue un différenciateur majeur pour les produits IoT industriels, médicaux et logistiques. Nous avons constaté qu’une conception RF rigoureuse dès le départ permet d’éviter les échecs de certification et les retards de mise sur le marché qui peuvent compromettre un lancement commercial.

La performance radio de votre produit dépend de choix techniques interdépendants : intégration antenne, routage impédance contrôlée, isolation des domaines et gestion de la compatibilité électromagnétique. Ces contraintes rejoignent celles du design haute vitesse et nécessitent une expertise en conception électronique globale.

FAQ : Conception de Cartes RF

Quelle technologie radio choisir pour mon produit IoT ?

Le choix dépend de quatre critères : portée nécessaire, débit de données, autonomie batterie et coût unitaire. Pour les capteurs industriels longue portée à faible débit, LoRa ou NB-IoT sont les technologies de référence. Pour les dispositifs médicaux ou wearables nécessitant une communication courte portée à très faible consommation, le BLE 5 est le standard. Pour les applications nécessitant du débit (vidéo, passerelles), le Wi-Fi s’impose. Nous analysons votre cas d’usage pour recommander la technologie optimale.

Comment choisir entre BLE, LoRa et Wi-Fi ?

BLE 5 excelle en consommation ultra-faible et courte portée (wearables, beacons, monitoring). LoRa offre une portée de plusieurs kilomètres avec une consommation minimale, idéal pour les capteurs distants transmettant peu de données. Wi-Fi fournit un haut débit mais consomme nettement plus, ce qui le réserve aux applications alimentées sur secteur ou avec batterie conséquente. Sur un même produit, nous savons intégrer plusieurs radios (BLE + LoRa, BLE + Wi-Fi) avec une cohabitation propre sur le même PCB.

Quelles certifications sont nécessaires pour un produit radio en Europe ?

Tout produit radio commercialisé en Europe doit être conforme à la directive RED 2014/53/UE (Radio Equipment Directive), qui couvre la sécurité, la compatibilité électromagnétique et l’utilisation efficace du spectre radio. Les normes harmonisées applicables dépendent de la technologie (ETSI EN 300 328 pour le 2.4 GHz, ETSI EN 300 220 pour le Sub-GHz). Le marquage CE est obligatoire. Pour l’export vers les États-Unis, la certification FCC Part 15 est requise. Nous préparons la conformité dès la phase de conception pour éviter les échecs en laboratoire.

Pourquoi mon design RF ne passe-t-il pas en certification ?

Les causes d’échec les plus fréquentes sont : émissions parasites hors bande (harmoniques du transceiver ou du régulateur d’alimentation mal filtrées), puissance rayonnée insuffisante (antenne mal adaptée ou réseau d’adaptation absent), et susceptibilité aux perturbations conduites (découplage insuffisant). Nous voyons aussi des échecs liés au boîtier : un boîtier métallique non pris en compte dans le design antenne modifie radicalement la fréquence de résonance et le diagramme de rayonnement.

AESTECHNO peut-elle concevoir une carte RF complète ?

Oui. Nous concevons la carte complète : du schéma électronique (transceiver, alimentation, interfaces) au routage PCB haute fréquence (impédance contrôlée, isolation des domaines, intégration antenne), en passant par la simulation EM et la validation au VNA. Nous préparons également le dossier de certification RED/CE et accompagnons le projet jusqu’au passage en laboratoire accrédité. Notre périmètre couvre BLE, LoRa, Wi-Fi, NB-IoT et Sub-GHz.

Comment intégrer plusieurs technologies radio sur un même PCB ?

La cohabitation multi-radios (BLE + LoRa, Wi-Fi + BLE) sur un même PCB est un défi d’isolation et de gestion des interférences. Les radios 2.4 GHz (BLE, Wi-Fi) peuvent interférer entre elles si les antennes sont trop proches. La clé réside dans la séparation physique des antennes, l’isolation des plans de masse, le séquencement temporel des transmissions quand possible, et le filtrage approprié. Nous avons livré des cartes multi-radios en production avec des performances validées en environnement réel.
